導光材料檢測：核心技術與質量保障

導光材料的定義與核心價值

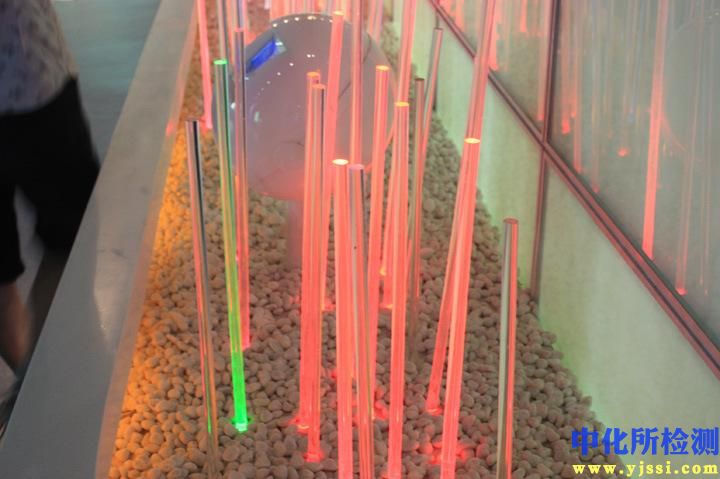

導光材料是一類具備優異光線傳導與分布能力的功能性光學材料。其核心作用在于高效捕獲光源發出的光線，并通過特定結構設計（如微棱鏡、散射粒子、網點或光柵等），引導光線沿預定路徑傳播，最終實現均勻、柔和的面光源輸出或精準的線性光路引導。這類材料廣泛應用于液晶顯示背光模組、平板燈具、標識標牌、醫療設備照明、汽車內飾光帶、傳感器導光通道等眾多領域。其性能優劣直接決定了終端產品的光學效果、能耗水平和使用壽命。

導光材料檢測的核心維度與方法

確保導光材料滿足嚴苛的應用需求，必須構建一套科學、系統的檢測體系，涵蓋光學、物理、化學及環境可靠性等多個維度。

• 光學性能檢測：品質的核心基石

  • 光通量與光效： 使用積分球配合光譜輻射計或光度探頭，精確測量材料輸入光通量、輸出光通量，計算光效（輸出光通量/輸入光通量），評估其導光效率。
  • 亮度均勻性： 利用亮度計或成像式亮度色度計（CCD/CMOS相機配合專業軟件），在材料出光面進行多點或面掃描測量，計算亮度標準差或均勻性系數（最小亮度/最大亮度），確保出光面無明顯明暗差異。
  • 色度坐標與色溫一致性： 通過光譜儀或色度計，測量出光面不同位置的色坐標（如CIE x, y）和相關色溫（CCT），評估色彩表現的均勻性和穩定性。
  • 透射率與霧度： 使用霧度計或分光光度計，測量材料對可見光的直線透射率（表征清晰度）和霧度（表征散射程度），這對擴散板、勻光板等組件尤其重要。
  • 視角分布： 在旋轉平臺上使用亮度計，測量不同觀測角度下的亮度變化，繪制視角分布曲線，評估光線擴散特性是否滿足應用要求。
  • 網點/微結構形貌與分布： 借助光學顯微鏡、激光共聚焦顯微鏡或掃描電子顯微鏡（SEM），觀察和量化導光網點或微結構的形狀、尺寸、深度、密度及其分布規律，確保其設計與光學模擬的一致性。

• 物理與機械性能檢測：可靠性的保障

  • 表面質量： 通過目視檢查、光學顯微鏡或表面輪廓儀，檢測材料表面是否存在劃痕、凹坑、氣泡、雜質、橘皮紋等缺陷。
  • 尺寸精度與平整度： 使用精密卡尺、投影儀、三坐標測量機或激光平面度測量儀，驗證材料的厚度、長寬尺寸公差，以及表面平面度或彎曲度是否符合要求。
  • 硬度與耐磨性： 采用鉛筆硬度計、邵氏硬度計評估表面抗劃傷能力；使用泰伯爾耐磨試驗機或摩擦試驗機測試表面耐磨損性能。
  • 熱變形溫度（HDT）與維卡軟化點： 測量材料在特定負荷下達到規定形變時的溫度，評估其高溫下的尺寸穩定性。
  • 線性膨脹系數（CLTE）： 使用熱機械分析儀（TMA），測量材料隨溫度變化的膨脹或收縮率，對于需要與其他材料組裝的應用至關重要。
  • 彎曲強度與模量： 通過萬能材料試驗機進行三點或四點彎曲測試，評估材料的抗彎性能，特別是柔性導光板（如PET、PC導光膜）。

• 化學與環境可靠性檢測：應對嚴苛挑戰

  • 耐候性與抗老化性： 利用紫外老化試驗箱、氙燈老化試驗箱模擬太陽光、高溫、高濕環境，加速材料老化，定期檢測光學性能（如黃變指數ΔYI、透光率衰減）和外觀變化。
  • 高低溫循環： 在溫濕度試驗箱中進行高低溫沖擊或循環測試（如-40°C ~ 85°C），檢驗材料在溫度驟變下的尺寸穩定性、是否開裂、脫層及光學性能變化。
  • 濕熱老化： 在高溫高濕環境（如85°C/85%RH）下長時間放置，評估材料吸濕性、水解穩定性及對光學性能的影響。
  • 耐化學試劑性： 將材料浸泡或擦拭常見的清潔劑（酒精、異丙醇）、油脂、汗液等化學物質，觀察其是否出現溶解、溶脹、開裂、霧化或光學性能劣化。
  • 阻燃性： 依據UL 94、GB/T 2408等標準進行垂直/水平燃燒測試，評估材料的阻燃等級。

檢測標準與設備：規范化操作的依據

導光材料的檢測嚴格遵循一系列國際、國家及行業標準，例如：

• 光學性能： ISO 13468 (透射率)， ISO 14782 (霧度)， ASTM E2590 (亮度均勻性)， ASTM E308 (色度計算)， IEC 62906-5-1 (激光顯示用導光板) 等。
• 物理機械性能： ISO 178 (彎曲性能)， ISO 527 (拉伸性能)， ISO 75 (熱變形溫度)， ASTM D2240 (硬度)， ASTM D1003 (透射率/霧度) 等。
• 環境可靠性： IEC 60068-2 (系列環境測試方法)， ISO 4892 (氙燈/紫外老化)， ASTM G154/G155 (紫外老化) 等。

檢測依賴于各類高精度儀器設備：積分球光譜測試系統、成像亮度色度計、分光光度計、霧度計、各類顯微鏡、萬能材料試驗機、熱分析設備（TMA, DSC）、環境試驗箱（溫濕度、冷熱沖擊、UV/氙燈老化）、阻燃測試儀等。

檢測的意義與未來趨勢

系統、嚴謹?shù)膶?dǎo)光材料檢測是保障產品質量、提升產品性能、降低失效風險、贏得市場信任的核心環節。它為材料研發提供數據反饋，為生產工藝優化指明方向，為來料檢驗和成品驗收提供客觀依據，最終確保終端產品具備卓越的光學效果、長久的可靠性和優秀的用戶體驗。

未來，導光材料檢測技術將持續向智能化、高精度、高效率方向發展：

• 自動化與AI應用： 利用機器視覺和人工智能算法，實現表面缺陷的自動識別與分類、網點/微結構的快速自動測量與分析、亮度色度圖像的智能處理。
• 在線實時監測： 在生產線上集成光學傳感器，實現關鍵光學參數（如亮度、均勻性）的實時監控與反饋控制，提升生產良率。
• 多物理場耦合測試： 發展能同時監測材料在光、熱、力、電等多場耦合作用下的性能變化的綜合測試平臺。
• 微觀光學特性表征： 發展更高分辨率的光學顯微技術，深入探究微納結構對單點光場分布的精確調控機制。

通過不斷完善檢測體系并擁抱技術創新，導光材料的質量控制將更加精準高效，持續推動相關產業向更高質量、更高性能的方向發展。
