聚酰胺材料綜合分析方法探究

材料特性解析的重要性

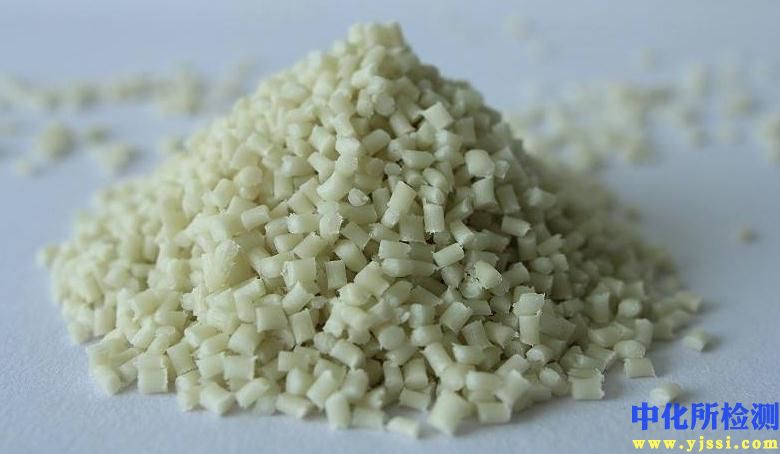

聚酰胺（PA）作為高性能工程塑料的核心代表，其性能評估與質量控制依賴于系統的分析技術。本文將深入探討聚酰胺材料的綜合分析方法體系。

一、基礎物性與熱行為解析

1. 熱性能核心指標測定

• 差示掃描量熱法 (DSC)： 核心用于測定玻璃化轉變溫度(Tg)、熔融溫度(Tm)、結晶溫度(Tc)及結晶度(Xc)。升溫/降溫速率通常設定為10°C/min，氮氣氛圍保護。熔融峰形態可揭示材料熱歷史及共混物相容性。
• 熱重分析法 (TGA)： 關鍵評估材料熱穩定性、分解溫度及填料/添加劑含量。測試溫度范圍覆蓋-170°C至600°C，通過質量損失曲線計算無機成分比例，解析材料分解行為階段特征。

2. 機械性能標準化表征

• 依據ISO 527執行拉伸測試，獲取彈性模量、屈服強度、斷裂伸長率等關鍵參數
• 簡支梁/懸臂梁沖擊試驗(ISO 179/ISO 180)量化材料韌性差異
• 硬度測試(洛氏/邵氏)表征表面剛性特性

二、化學結構與成分深度剖析

1. 分子指紋圖譜獲取

• 傅里葉變換紅外光譜 (FTIR)： 通過特征官能團吸收峰（如酰胺I帶≈1640-1670 cm?¹，酰胺II帶≈1540-1570 cm?¹）確認聚酰胺類型（PA6, PA66等）及添加劑存在證據。
• 核磁共振氫譜 (¹H NMR)： 提供分子鏈結構細節，定量分析共聚單體比例、端基濃度及微量降解產物。

2. 添加劑與雜質精準識別

• 裂解氣相色譜-質譜聯用 (Py-GC/MS)： 高溫裂解后分離鑒定產物，特別適用于阻燃劑、增塑劑等有機添加劑的定性定量分析。
• 高效液相色譜 (HPLC)： 精準測定單體殘留（如己內酰胺）、低聚物含量及特定助劑濃度。

三、微觀形態與結構成像技術

1. 結晶形態可視化

• 偏光顯微鏡 (POM)： 觀測球晶形態、尺寸分布及結晶過程動態，評估成核劑效果。
• X射線衍射 (XRD)： 測定結晶結構（α/γ晶型）、結晶度及晶粒尺寸，明確加工條件對晶體構型的影響。

2. 表面與界面精細觀測

• 掃描電子顯微鏡 (SEM)： 表征斷口形貌（韌性/脆性斷裂特征）、填料分散性、材料缺陷及層間界面結合狀態。需噴金處理提升導電性。
• 原子力顯微鏡 (AFM)： 納米尺度表征表面形貌、相分離結構及局部力學性能差異。

四、材料失效與性能關聯案例

1. 濕熱老化機理研究
綜合運用TGA（濕度失重臺階）、FTIR（水解峰變化）、DSC（Tg下降）及SEM（表面裂紋）技術，揭示水解降解路徑與力學性能衰減的關聯性。

2. 增韌體系效果評估
通過DMA（損耗因子tanδ分析）、低溫沖擊測試及SEM斷面觀察，系統解析彈性體分散相尺寸、界面粘接力與沖擊韌性的構效關系。

3. 玻纖增強體系優化
結合SEM（界面結合/纖維取向）、XRD（結晶取向度）及力學各向異性測試，指導玻纖表面處理工藝與注塑參數的優化方向。

五、前沿技術融合趨勢

• 聯用技術深化： 如TGA-FTIR/MS實時關聯熱失重與逸出氣體成分
• 原位分析發展： 高溫/力學載荷下實時觀測微觀結構演變
• 大數據與AI應用： 整合分析數據建立材料性能預測模型

聚酰胺材料的全面分析需融合熱分析、光譜色譜、顯微技術等多維手段。通過建立微觀結構—加工工藝—宏觀性能的精確關聯，可有效驅動材料研發創新與產品質量升級，為高端應用場景提供關鍵數據支撐。分析技術的持續創新將進一步拓展對聚酰胺材料認知的深度與廣度。
