氧化鋯材料檢測技術詳解：方法與關鍵指標

為何檢測氧化鋯如此重要？

氧化鋯（化學式ZrO?）作為齊全陶瓷材料的明星成員，因其卓越的性能組合——包括極高的熔點、優異的化學惰性、出色的機械強度（尤其是其增韌形態）、低熱導率以及獨特的光電特性（四方相時呈現白色，單斜相時呈現黃色）——在諸多關鍵領域扮演著不可替代的角色：

• 生物醫療： 人工關節（髖關節、膝關節）、牙科種植體與修復體（牙冠、橋體）的核心材料，其生物相容性與力學可靠性直接關乎患者健康。

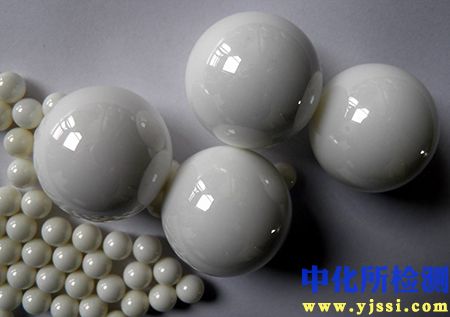

• 精密工業： 耐磨部件（密封環、軸承、刀具）、高溫結構件（如熱擠壓模具）、固體氧化物燃料電池（SOFC）電解質與電極材料的基礎。
• 電子技術： 壓電傳感器、氧傳感器、陶瓷電容器等電子元件的關鍵組成部分。
• 珠寶與裝飾： 立方相氧化鋯作為璀璨奪目、價格親民的鉆石仿品廣泛應用。

材料的性能與其微觀結構、化學成分、相組成、物理特性等參數緊密相關。 因此，對氧化鋯材料進行系統、精確的檢測，是保障其最終產品質量、性能穩定性、服役安全性與可靠性的基石。

核心檢測方法與技術

氧化鋯材料的檢測涉及多維度、多尺度的表征分析，以下是主要的技術手段：

1. 物相組成與晶體結構分析 (Phase Composition & Crystallographic Structure)

   • X射線衍射 (XRD)： 核心技術手段。
     • 關鍵作用： 無損、準確地定性及定量分析材料中各晶相（單斜相(m)、四方相(t)、立方相(c)）的類型、含量及晶粒尺寸。
     • 檢測重點： 相穩定性評估（如四方相向單斜相轉變的比例）；殘余應力分析；晶格參數的精確測定。
   • 拉曼光譜 (Raman Spectroscopy)：
     • 關鍵作用： 提供材料分子振動、旋轉信息，對氧化鋯不同晶相（特別是局域微區）具有特征指紋譜峰，是XRD的有力補充。
     • 檢測重點： 微區相變分析；應力分布研究；非晶相或表面相的探測。

2. 微觀形貌與結構表征 (Microstructure & Morphology)

   • 掃描電子顯微鏡 (SEM)：
     • 關鍵作用： 直觀觀察材料的表面與斷口形貌、晶粒尺寸與分布、氣孔形態（尺寸、數量、分布）、晶界狀態、缺陷（裂紋、雜質）等。
     • 檢測重點： 燒結致密化程度評估；晶粒生長控制；斷裂模式分析（穿晶斷裂/沿晶斷裂）。
   • 透射電子顯微鏡 (TEM)：
     • 關鍵作用： 提供原子尺度分辨率，深入解析晶粒內部結構（位錯、層錯）、納米尺度析出相、晶界特征、相界面關系等超微觀信息。
     • 檢測重點： 相變機制研究；納米復合結構分析；界面原子結構表征。
   • 原子力顯微鏡 (AFM)：
     • 關鍵作用： 提供納米級分辨率的表面三維形貌信息，并可測量局部力學性能（如彈性模量）。
     • 檢測重點： 表面粗糙度精確量化；納米尺度表面起伏與缺陷表征。

3. 化學成分與分布分析 (Chemical Composition & Distribution)

   • X射線熒光光譜 (XRF)：
     • 關鍵作用： 快速、無損地進行主量元素（Zr、O、穩定劑元素如Y, Ce, Mg, Ca等）的定性、半定量及精確定量分析。
   • 能量色散X射線光譜 (EDS - 常與SEM/TEM聯用)：
     • 關鍵作用： 進行微區化學成分的點分析、線掃描和面分布成像，揭示元素在微觀區域的分布均勻性。
     • 檢測重點： 穩定劑元素分布均勻性；雜質元素的存在位置與含量；燒結助劑擴散行為研究。
   • 電感耦合等離子體光譜/質譜 (ICP-OES/MS)：
     • 關鍵作用： 提供超高靈敏度的痕量、超痕量元素（特別是雜質元素）的精確定量分析。
     • 檢測重點： 原料純度控制；工藝過程引入有害雜質的監控。
   • 電子能量損失譜 (EELS - 常與TEM聯用)：
     • 關鍵作用： 在原子尺度上分析元素的化學價態、近鄰結構及特定元素的分布。
     • 檢測重點： 界面化學狀態；摻雜元素的原子位置及價態分析。

4. 物理與力學性能測試 (Physical & Mechanical Properties)

   • 密度與孔隙率 (Density & Porosity)：
     • 方法： 阿基米德排水法（Archimedes method）是行業標準。
     • 檢測重點： 絕對密度、表觀密度、開/閉氣孔率、總孔隙率的測定，直接關聯材料致密化程度和力學強度。
   • 力學性能 (Mechanical Properties)：
     • 抗彎強度 (Flexural Strength)： 常用三點或四點彎曲法測試，評價材料抵抗外力彎曲斷裂的能力。
     • 斷裂韌性 (Fracture Toughness)： 常用單邊切口梁法（SENB）或壓痕法（如維氏壓痕）測定，表征材料抵抗裂紋擴展的能力（氧化鋯的核心優勢）。
     • 彈性模量 (Elastic Modulus)： 通過動態或靜態方法（如超聲法、彎曲法）測定材料剛度。
     • 硬度 (Hardness)： 常用維氏硬度（Vickers）或努氏硬度（Knoop）測試，反映材料抵抗局部塑性變形的能力。
   • 熱學性能 (Thermal Properties)：
     • 熱膨脹系數 (CTE)： 通過熱膨脹儀測量材料隨溫度變化的體積膨脹率。
     • 熱導率 (Thermal Conductivity)： 評估材料傳導熱量的能力。
     • 抗熱震性： 評估材料抵抗溫度急劇變化而不失效的能力。
   • 表面特性 (Surface Properties)：
     • 表面粗糙度 (Surface Roughness)： 觸針式輪廓儀或光學輪廓儀測量。
     • 表面潤濕性 (接觸角)： 評估材料表面能特性。

關鍵性能指標與評估要點

• 相穩定性 (Phase Stability)：

  • 核心問題： 控制四方相氧化鋯在使用過程中（尤其在潮濕環境或應力作用下）向單斜相的轉變（低溫老化，LTD）。
  • 檢測與評估： XRD定量分析老化前后單斜相含量變化；SEM觀察表面“隆起”現象或微裂紋；拉曼光譜監測老化程度。

• 力學可靠性 (Mechanical Reliability)：

  • 核心問題： 確保材料在設計載荷下具有足夠的強度和韌性，并能承受長期服役的疲勞考驗。
  • 檢測與評估： 嚴格測試抗彎強度與斷裂韌性（注意測試方法的標準化和統計處理Weibull模數評估可靠性）；循環疲勞測試；長期老化后的強度保持率測試。

• 生物相容性 (Biocompatibility - 醫用領域)：

  • 核心問題： 材料在人體環境中必須無毒無害、不引起炎癥或排異反應。
  • 檢測與評估： 嚴格遵循ISO 10993系列等生物相容性標準，進行體外細胞毒性試驗、致敏試驗、刺激性試驗、遺傳毒性試驗、植入試驗等系統性評估。

• 尺寸精度與表面質量 (Dimensional Accuracy & Surface Quality)：

  • 核心問題： 尤其在精密部件（如人工關節、軸承）中，微小尺寸偏差或表面缺陷可能導致功能性失效或過早磨損。
  • 檢測與評估： 高精度三坐標測量（CMM）、光學輪廓儀、白光干涉儀等精密測量設備；嚴格的表面粗糙度、劃痕、崩邊等缺陷的視覺或自動化光學檢測（AOI）。

發展趨勢與挑戰

• 高分辨率與原位/工況表征： 更高空間分辨率（原子級）的顯微技術（如球差校正TEM），以及能在高溫、受力、氣氛控制等模擬實際服役條件下進行原位實時觀測的設備日益重要。
• 高通量與自動化檢測： 針對大批量生產（如牙科陶瓷塊），開發快速、自動化的無損檢測技術（如基于AI圖像識別的表面缺陷檢測、在線XRF成分監控）是提升效率和一致性的關鍵。
• 多模態關聯分析： 綜合運用多種表征技術（如SEM-EDS, TEM-EELS, XRD-Raman），并將微觀結構信息與宏觀性能數據深度關聯，建立預測性更強的性能-結構模型。
• 新型摻雜與復合材料的評估： 隨著更高韌性、更高穩定性或具備新功能（如導電、抗菌）的氧化鋯基復合材料的研發，需要發展針對其獨特結構（如納米層狀、梯度結構）和性能的專門檢測方法。

氧化鋯材料的廣泛應用與其卓越性能密不可分，而全面、精準的檢測是實現其性能潛力、保障應用安全可靠的核心保障。從原子尺度的相結構與化學組成分析，到微觀形貌觀察，再到宏觀物理力學性能測試，構成了一個多維度的檢測體系。隨著材料設計與應用需求的不斷演進，檢測技術也朝著更高分辨率、原位工況化、智能自動化及多模態融合的方向快速發展，為氧化鋯基材料的持續創新和質量控制提供強有力的科學支撐。深入理解各項檢測技術的原理、適用性及局限性，并依據具體應用場景選擇合適的檢測組合方案，是材料研發、生產和使用環節中的關鍵環節。
