碳纖維布檢測技術要點詳解

一、檢測目的與意義

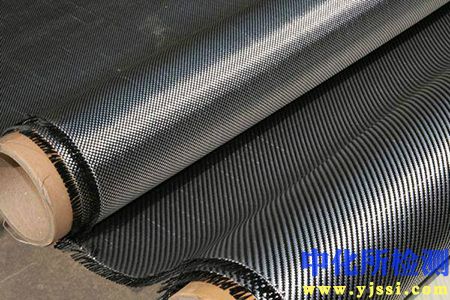

碳纖維布作為高性能復合材料的關鍵增強體，其質量直接影響工程結構加固、航空航天部件等領域的可靠性與耐久性。系統化檢測可確保材料具備：

• 力學性能保障：驗證拉伸強度、彈性模量等核心指標符合設計要求；
• 材料真實性判定：鑒別纖維種類、樹脂體系及含量比例；
• 工藝缺陷識別：發現編織不均、樹脂浸潤不良、異物混入等瑕疵；
• 壽命可靠性評估：通過老化試驗預測其在特定環境下的性能衰減規律。

二、外觀與形態指標檢測

• 表面質量檢查：
  • 目視觀測：在充足光照下檢查布面是否存在斷紗、毛團、污漬、樹脂結塊或外來雜質。
  • 平整度評估：將樣品自然平鋪，觀察是否存在無法消除的褶皺、波浪形彎曲或局部拱起。
• 規格尺寸測量：
  • 單位面積克重：按標準裁剪規定尺寸試樣（如100mm×100mm），使用精密天平稱重，計算得出（g/m²）。
  • 厚度測定：選用接觸面直徑、壓力符合標準的測厚儀（如ISO 5084），多點測量取平均值。
  • 幅寬與長度：使用經校準的鋼卷尺或激光測距設備測定。

三、核心物理與力學性能檢測

• 拉伸性能測試（核心項目）：
  • 試樣制備：嚴格按標準（如ISO 527-4, ASTM D3039）裁取經緯向試樣，使用加強片避免夾具處破壞。
  • 測試過程：在萬能試驗機上以規定速率加載，記錄載荷-位移曲線。
  • 結果獲取：計算拉伸強度、拉伸彈性模量及斷裂伸長率（通常≤1.8%）。
• 纖維密度測定：采用密度梯度柱法（如ASTM D1505）或氣體置換法（如阿基米德原理）。
• 纖維體積分數/質量分數檢測：
  • 化學溶解法（常用）：使用特定溶劑（如熱濃酸）溶解樹脂基體，分離并稱量剩余纖維。
  • 灼燒法：在控溫馬弗爐中灼燒去除樹脂，冷卻后稱量剩余纖維灰分（需考慮纖維可能的熱氧化損失）。

四、成分與結構分析

• 纖維種類鑒別：
  • 顯微鏡觀察：利用光學或電子顯微鏡觀察纖維表面形態、橫截面形狀特征。
  • 紅外光譜分析（FTIR）：通過特征吸收峰識別纖維類別（如聚丙烯腈基、瀝青基）。
  • 元素分析：確定纖維中C、H、N、O等元素比例輔助判斷。
• 樹脂體系剖析：
  • 紅外光譜分析（FTIR）：識別樹脂基體（如環氧、雙馬、酚醛）的特征官能團。
  • 熱分析（DSC/TGA）：通過玻璃化轉變溫度、固化放熱峰或分解溫度鑒別樹脂類型。
• 界面性能評估（可選）：
  • 單絲拔出/微脫粘測試：在顯微鏡下測量單個纖維從樹脂基體拔出所需力，評價界面粘結強度。

五、耐久性與環境適應性檢測

• 濕熱老化試驗：將試樣置于恒溫恒濕箱（如70°C, 85%RH）中暴露規定時間，取出恢復后測試力學性能保留率。
• 耐介質腐蝕試驗：浸泡在特定液體（燃油、液壓油、除冰液等）中，評估溶脹、溶解及性能變化。
• 鹽霧/紫外老化試驗：模擬海洋大氣或日光輻照環境，評價外觀變化及性能衰減。

六、檢測實施注意事項

• 樣本代表性：嚴格按規定多點取樣，確保樣本覆蓋整卷碳布的不同位置。
• 環境條件控制：實驗室溫濕度需符合檢測標準要求（如23±2°C，50±10%RH）。
• 設備校準與標準溯源：測試儀器必須定期檢定校準，使用標準物質驗證檢測有效性。
• 數據處理嚴謹性：計算結果遵循有效數字修約規則，剔除異常數據需有依據。
• 人員資質要求：操作員需經專業培訓，掌握設備操作、試樣制備及標準理解。
• 安全防護：接觸樹脂粉塵、溶劑或使用高溫設備時，需佩戴防護用具（口罩、手套、護目鏡）。

七、檢測報告與結果應用

完整檢測報告應清晰包含樣品信息、檢測依據標準、詳細檢測方法、原始數據記錄、計算結果、及必要圖譜。檢測結果主要用于：

• 材料驗收依據：判斷批次碳布是否滿足合同或技術規格書要求；
• 工藝優化反饋：為生產環節改進樹脂浸潤、編織張力等提供數據支持；
• 結構設計輸入：為復合材料構件設計提供準確的力學性能參數；
• 質量追溯檔案：留存作為產品質量控制和問題追溯的證據。

關鍵提示：

1. 標準優先原則：檢測項目與方法必須嚴格遵循現行有效的國家、行業或國際標準（如GB, JC, ISO, ASTM）。
2. 資質重要性：涉及安全、認證的關鍵檢測，務必委托獲得 、CMA等資質認定的專業第三方檢測機構進行。
3. 需求導向：根據碳布的具體應用場景（如建筑加固、航空航天、體育器材），合理選擇必需的檢測項目組合，避免過度檢測。

通過系統性、規范化的檢測流程，可全面把控碳纖維布的內在品質與外在表現，為高性能復合材料制品的成功應用奠定堅實可靠的基礎。
