有機硅樹脂檢測技術詳解

有機硅樹脂因其優異的耐高低溫、電氣絕緣、耐候性、憎水性和生理惰性等特性，在航空航天、電子電氣、建筑、醫療保健、日用品等領域應用廣泛。準確評估其性能和質量，離不開系統、全面的檢測方法。以下為關鍵的檢測項目與方法概要：

一、 物理性能基礎檢測

評估材料的初始狀態和基本物理特性。

• 外觀表征： 目視觀察樹脂顏色、均勻性、透明度以及是否存在雜質或顆粒物。記錄其物理狀態（液體、固體、膏狀）。
• 粘度測試： 使用旋轉粘度計（如布氏粘度計）在規定溫度和剪切速率下測定液態樹脂或預聚體的粘度，反映其流動性能和加工適用性。單位常用 mPa·s 或 cP。
• 密度/比重測定： 采用比重瓶法或精密電子密度計測量樹脂的密度或比重（常以 g/cm³ 表示）。
• 固含量測定: 對于溶劑型樹脂，通過加熱揮發溶劑（在規定溫度和時間下），計算剩余固體物質的質量百分比。
• 細度檢測： 使用刮板細度計評估樹脂中顏料或填料的分散程度及是否存在大顆粒雜質。

二、 固化特性分析

掌握樹脂從液態或軟化態轉變為固態網絡結構的過程與性能。

• 凝膠時間測定： 在特定溫度下，測量樹脂從混合固化劑開始到失去流動性（形成凝膠）所需的時間（通常以秒或分鐘計），反映固化反應速度。
• 表干/實干時間測定： 記錄樹脂涂層或材料表面干燥（不粘塵）和完全固化（達到規定硬度或強度）所需的時間。
• 硬度測試： 常用邵氏硬度計（如 Shore A, Shore D）或巴氏硬度計測量固化后材料的表面硬度，表征其交聯密度和抵抗壓痕的能力。
• 固化動力學分析： 采用差示掃描量熱法（DSC）測量樹脂固化過程的放熱峰，計算反應活化能、反應級數等動力學參數，優化固化工藝。

三、 化學結構與組分分析

揭示材料的分子組成、結構特征和純度。

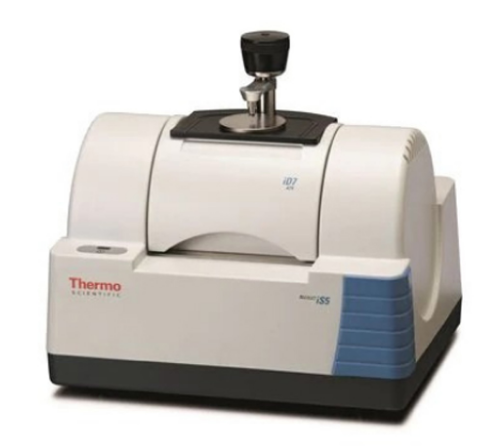

• 紅外光譜分析： 利用傅里葉變換紅外光譜儀（FTIR）獲取樹脂的特征吸收峰，識別官能團（如 Si-O-Si, Si-CH3, Si-OH, Si-H, Si-Vinyl）結構，判斷主鏈結構、側基類型及固化程度。
• 氣相色譜-質譜聯用： 分析樹脂中的揮發性小分子組分（如殘留單體、低聚物、溶劑、脫模劑等）及熱裂解產物。
• 凝膠滲透色譜分析： 測定樹脂及其預聚物的分子量分布（數均分子量 Mn、重均分子量 Mw、分散度 ?），評估聚合程度和批次一致性。
• 元素分析： 測定樹脂中硅（Si）、碳（C）、氫（H）、氧（O）等元素的含量，驗證合成配比或純度。
• 羥值/烷氧基含量測定： 通過化學滴定法測定樹脂中活性羥基（-OH）或烷氧基（如 -OCH3, -OC2H5）的含量，影響其反應活性和交聯密度。

四、 熱性能關鍵評估

考察材料在高溫環境下的穩定性及熱行為。

• 玻璃化轉變溫度測定： 采用差示掃描量熱法（DSC）或動態熱機械分析（DMA）測量樹脂從玻璃態向高彈態轉變的特征溫度（Tg），反映材料的熱變形能力和使用溫度上限。
• 熱穩定性評估：

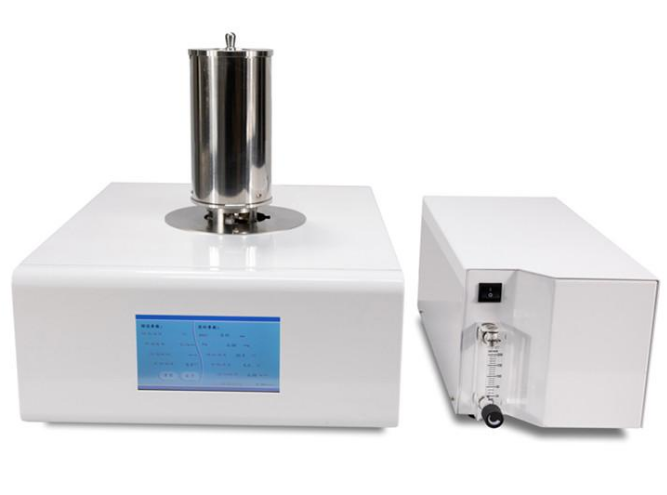

  • 熱失重分析： 在程序控溫下（通常氮氣或空氣氛圍），測量樹脂質量隨溫度或時間的變化（TG曲線），確定其起始分解溫度、最大分解速率溫度及殘炭率，評估耐熱性。
  • 高溫長期老化： 將固化樣品置于設定高溫下放置規定時間（如 200°C/1000小時），觀察其外觀、重量變化及力學、電學性能的衰減，評估長期熱穩定性。
• 熱膨脹系數測定： 使用熱機械分析儀（TMA）測量樹脂在溫度變化下的尺寸變化率，對于封裝、涂層等應用尤為重要。
• 導熱系數測定： 使用熱流法或熱線法測量樹脂導熱能力，對散熱應用材料是關鍵指標。

五、 電氣絕緣性能測試

評價材料在電場作用下的絕緣可靠性。

• 體積電阻率/表面電阻率： 高阻計測量材料阻止體積內或表面電流通過的能力（單位：Ω·cm 或 Ω/sq），反映其絕緣性能。
• 介電常數與介質損耗因數： 使用阻抗分析儀或LCR電橋在特定頻率下測量，介電常數反映材料儲存電能的能力，損耗因數反映其能量損耗（發熱）。
• 介電強度測試： 施加工頻或高頻交流電壓，逐步升壓直至材料發生擊穿破壞，測定擊穿電壓強度（kV/mm），反映其耐受強電場的能力。
• 耐電弧性/耐漏電起痕性： 模擬在污穢、潮濕環境下，材料表面抵抗形成導電碳化通路的能力（如 ASTM D495, IEC 60112）。

六、 力學性能與耐久性考察

評估材料承受外力及抵抗環境老化的能力。

• 拉伸/彎曲/壓縮性能： 萬能材料試驗機測試固化樹脂的拉伸強度、斷裂伸長率、彎曲強度、彎曲模量、壓縮強度/模量等。
• 粘接強度測試： 評估樹脂作為膠粘劑對不同基材（金屬、玻璃、塑料等）的粘接強度（拉伸剪切強度、剝離強度）。
• 耐候性測試：
  • 紫外老化試驗： 模擬陽光中的紫外波段照射（如 QUV, Q-SUN），評估樹脂顏色變化、光澤保持率、粉化、開裂、力學性能衰減等。
  • 氙燈老化試驗： 更全面地模擬全光譜太陽光及濕熱循環（如 Xenotest），評估綜合老化性能。
• 耐高低溫沖擊/循環試驗： 在設定的極端高溫和低溫之間快速轉換，驗證樹脂抵抗熱應力開裂的能力。
• 濕熱老化試驗： 在高溫高濕環境下（如 85°C/85%RH）進行老化，評估樹脂吸濕性、水解穩定性及性能變化。
• 耐化學介質性： 將樹脂浸泡在特定溶劑、酸、堿、油等介質中，觀察其外觀、尺寸、重量及力學性能的變化，評估耐腐蝕性。

七、 特殊功能性及安全環保檢測

根據具體應用需求進行的專項評估。

• 疏水性/接觸角測定： 測量水滴在樹脂表面的接觸角，直觀評估其憎水性能。
• 阻燃性能： 垂直/水平燃燒測試（UL94）、極限氧指數測定（LOI）評估其阻燃等級。
• 生物相容性（醫療用途）： 按照醫療器械生物學評價標準（ISO 10993系列）進行細胞毒性、致敏性、刺激性等測試。
• 食品安全性（接觸食品用途）： 需符合相關食品安全法規（如 FDA, EU 10/2011），進行特定遷移量測試等。
• 揮發性有機化合物含量： 對于溶劑型或可能釋放VOC的產品，檢測其VOC/SVOC含量以滿足環保要求。

：

全面的有機硅樹脂檢測是一個涉及多學科、多方法的系統工程。從基礎的理化參數到深度的化學結構解析，從關鍵的固化、熱性能到重要的力學、電學及耐久性能，每一項檢測指標都服務于特定的質量控制和性能評估目標。科學地選擇和組合這些檢測手段，構建完善的測試方案，不僅能夠確保樹脂原材料和最終產品的質量可靠性與批次穩定性，更能精準匹配下游應用領域的嚴苛要求，為有機硅樹脂材料的篩選、研發、生產及應用提供堅實的技術支撐和決策依據。檢測方案的具體制定需要緊密結合樹脂的類型（如純樹脂、改性樹脂、填充型樹脂）、固化方式以及最終產品的應用場景（如電子灌封、耐高溫涂料、膠粘劑、醫療植入物涂層等）進行針對性設計和優化。
