橋殼檢測：重型裝備安全運行的關鍵屏障

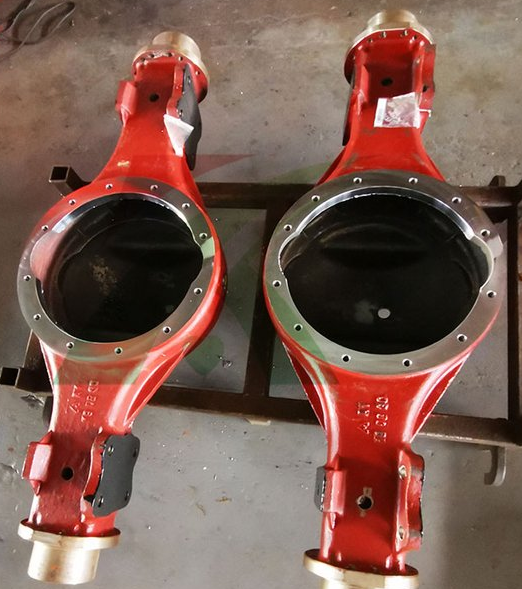

橋殼，作為工程車輛、重型機械中傳遞動力與承載負荷的核心部件，其結構完整性直接關系到整機的運行安全與使用壽命。橋殼內部往往承受著巨大的交變應力，一旦出現裂紋、變形或疲勞損傷，極易引發災難性事故。因此，建立科學、規范的橋殼檢測體系，是保障重型裝備安全可靠運行不可或缺的技術支撐。

一、 橋殼結構失效的主要模式與風險

橋殼在服役過程中，主要面臨以下幾種典型失效風險：

1. 疲勞裂紋： 長期承受復雜交變載荷（彎曲、扭轉、沖擊），尤其在應力集中區域（如焊縫、過渡圓角、螺栓孔周圍）萌生并擴展裂紋。
2. 塑性變形與斷裂： 極端過載工況下，材料屈服導致不可逆變形，嚴重時發生脆性或韌性斷裂。
3. 密封失效： 結合面變形、緊固件松動或密封件老化導致潤滑油泄漏，引發潤滑不良、齒輪磨損加劇甚至燒蝕。
4. 軸承座磨損與變形： 軸承安裝孔位磨損或變形，破壞齒輪嚙合精度，產生異響、振動，加速傳動系統損壞。

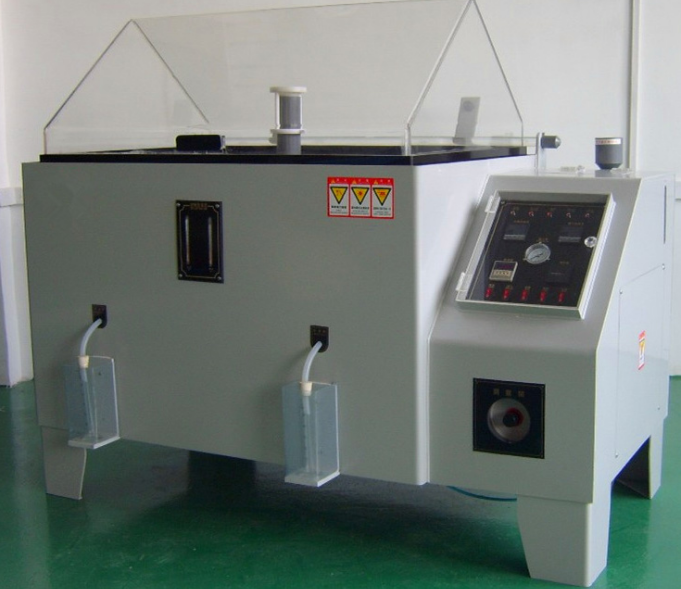

5. 腐蝕損傷： 惡劣環境下（如涉水、鹽霧、化學腐蝕）導致殼體壁厚減薄或產生腐蝕坑，降低承載能力。

這些失效模式輕則造成設備停機、維修成本劇增，重則導致重大安全事故，威脅人員生命和財產安全。

二、 核心檢測方法與技術手段

針對橋殼的不同失效模式和檢測需求，需綜合運用多種檢測技術：

1. 目視與尺寸檢測：

   • 目的： 檢查外觀損傷、明顯變形、泄漏痕跡、螺栓緊固狀態。
   • 方法： 使用常規量具（卡尺、千分尺、高度規）、光學測量儀或三坐標測量機（CMM），精確測量關鍵安裝尺寸（軸承孔位、中心距、平面度、同軸度）。

2. 無損探傷檢測：

   • 磁粉檢測： 適用于鐵磁性材料橋殼表面及近表面裂紋、折疊等缺陷的快速篩查，靈敏度高、操作相對簡便。
   • 滲透檢測： 適用于非多孔性材料（如鋁合金橋殼）的表面開口缺陷檢查。
   • 超聲波檢測：
     • 脈沖反射法： 探測內部埋藏缺陷（夾雜、縮孔、裂紋）的位置、大小和深度。
     • TOFD（衍射時差法）： 對垂直于檢測面的裂紋高度測量精度高，常用于焊縫質量評估。
     • 測厚： 監測殼體壁厚，評估腐蝕或磨損減薄情況。
   • 射線檢測： 主要用于復雜結構內部缺陷（如鑄件縮松、內部裂紋）的直觀成像檢查，成本相對較高，需注意輻射防護。

3. 性能試驗驗證：

   • 靜載強度試驗： 模擬最大設計載荷或超載工況，驗證橋殼的抗彎、抗扭強度及剛度是否達標，監測關鍵點應變和整體變形量。
   • 疲勞壽命試驗： 在模擬實際工況的循環載荷下進行長時間測試，評估橋殼的抗疲勞性能和使用壽命，發現潛在薄弱環節。
   • 密封性能試驗： 對裝配好的橋殼總成進行氣壓或油壓試驗，檢查各結合面、軸頭油封等部位的密封可靠性。
   • 振動與噪聲測試： 在運行狀態下監測橋殼及傳動系統的振動頻譜和噪聲水平，輔助判斷軸承狀態、齒輪嚙合情況及是否存在結構松動或損傷。

三、 關鍵性能指標與判定標準

橋殼檢測的核心目標是確認其滿足以下關鍵性能要求：

1. 結構完整性： 無影響承載能力的裂紋、嚴重變形或材料缺陷（符合相關無損檢測標準，如ISO 5817, ASME BPVC, EN 13018等）。
2. 尺寸與形位精度： 關鍵安裝尺寸和形位公差（如軸承孔直徑、圓度、圓柱度、同軸度、平行度）必須在設計允許的公差范圍內。
3. 力學性能： 靜載試驗中，最大應變量低于材料屈服極限，永久變形量在允許范圍內；疲勞試驗需達到設計循環次數要求。
4. 密封可靠性： 在規定的試驗壓力和時間內無滲漏。

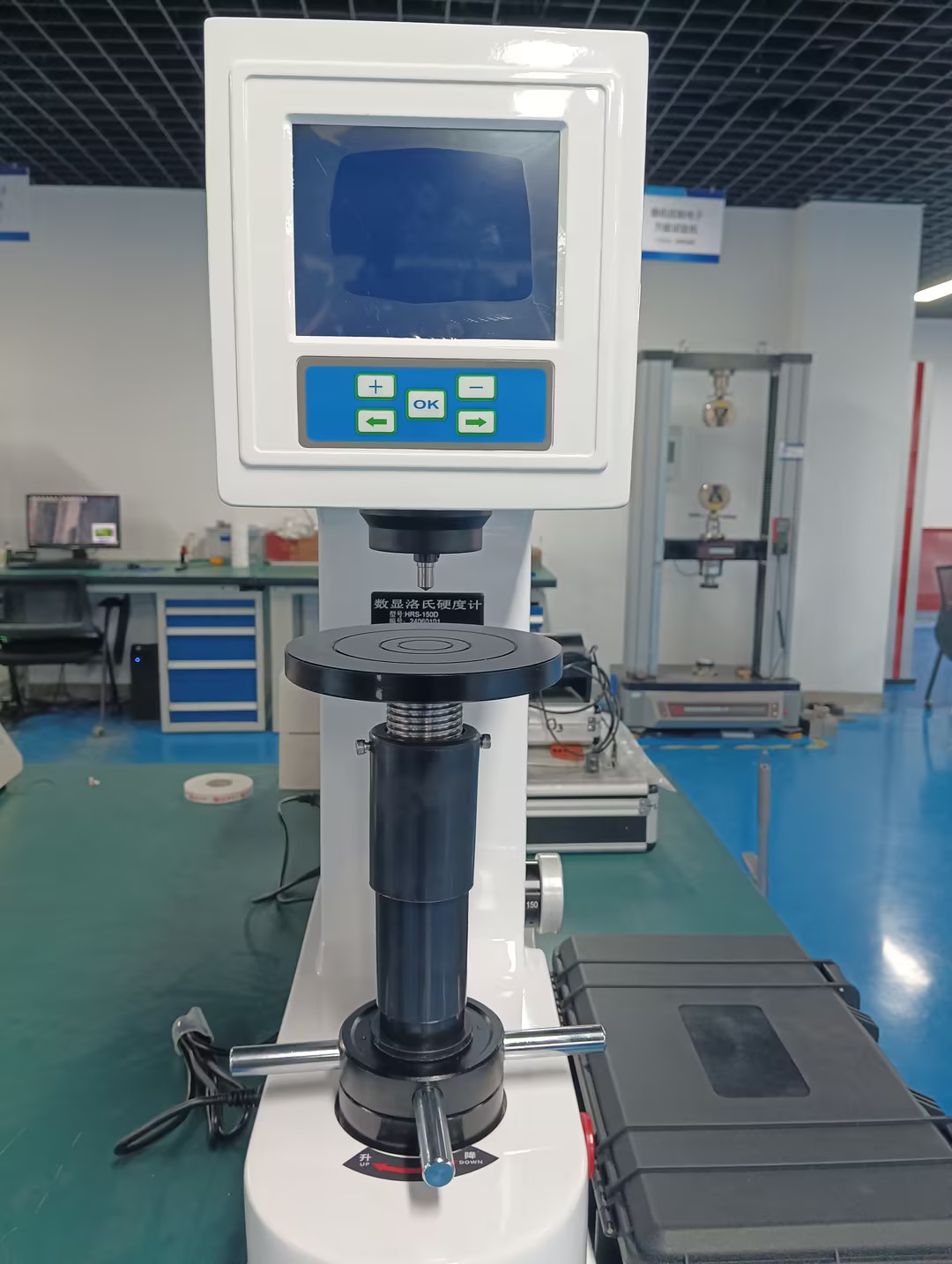

5. 材料符合性： 化學成分、金相組織、硬度等應符合設計要求（通常依據材料牌號對應的國標、ASTM、ISO等標準）。

檢測結果的判定需嚴格依據產品設計規范、相關國家/行業標準（如JB/T 8816、QC/T 533、GB/T 3077等）以及雙方約定的技術協議。

四、 典型應用場景與案例分析

1. 出廠質量控制： 新橋殼在交付前必須經過嚴格的全套檢測（尺寸、無損探傷、性能試驗），確保產品合格。
2. 定期維護保養： 在設備運行一定周期或里程后，對橋殼進行常規檢查（目視、尺寸、泄漏、油液分析）和重點部位無損探傷（如焊縫、應力集中區），預防潛在故障。
3. 故障診斷與維修后驗證：
   • 案例一（齒輪箱殼體斷裂）： 設備突發異響停機，拆解發現橋殼主減速器部位斷裂。通過斷口分析（確定斷裂性質）、無損檢測（查找其他裂紋）及材料分析（驗證材料性能），找出斷裂原因（如鑄造缺陷、過載、疲勞），并為修復方案（如焊接修復工藝評定、焊后檢測）提供依據。
   • 案例二（驅動橋漏油）： 反復出現橋殼與輪邊減速器結合面漏油。通過三坐標測量結合面變形量，發現平面度超差；通過緊固件扭矩校驗發現部分螺栓預緊力不足。修復需加工結合面或更換密封，并嚴格按扭矩要求緊固。
4. 事故調查與責任認定： 發生重大事故后，對失效橋殼進行全面的檢測分析，是追溯事故原因、厘清責任的關鍵環節。

五、 技術發展趨勢與展望

橋殼檢測技術正向更智能、更精準、更高效的方向發展：

1. 自動化與智能化： 自動化超聲波掃查系統、機器人輔助檢測、基于機器視覺的自動光學檢測（AOI）逐步應用，提高檢測效率和一致性，減少人為因素干擾。
2. 在線與在役監測： 研究集成應變、振動、溫度等傳感器的實時健康監測系統，實現對橋殼應力狀態和損傷萌生的早期預警。
3. 數字孿生與仿真驅動檢測： 結合CAE仿真技術，精準預測橋殼的應力分布和潛在失效風險區域，指導檢測方案優化，實現“靶向”檢測。
4. 齊全無損檢測技術： 相控陣超聲（PAUT）、導波、非線性超聲、數字射線成像（DR/CR）等技術的深入應用，提升缺陷檢出率、定量精度和檢測速度。
5. 大數據與人工智能： 利用歷史檢測數據、運行數據建立預測模型，實現橋殼剩余壽命評估和預測性維護。

：

橋殼檢測是貫穿重型裝備全生命周期的重要活動，是保障設備本質安全、延長使用壽命、避免重大事故的堅實防線。從嚴格的出廠檢驗到精準的在役監測，從傳統的檢測手段到融合前沿科技的新方法，構建一套科學、系統、高效的橋殼檢測體系，需要檢測人員深厚的專業素養、對標準的精準把握以及對齊全技術的敏銳洞察。持續推動檢測技術的創新與實踐，為重型裝備的安全高效運行構筑起一道牢不可破的技術屏障。每一次嚴謹的檢測，都是對安全承諾的無聲守護。
