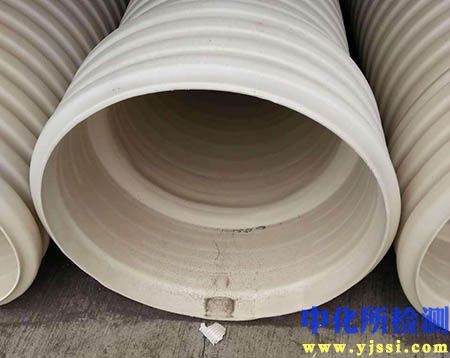

加筋管檢測：保障工程質量的關鍵環節

引言
加筋管因其優異的環剛度、抗沖擊性和耐腐蝕性，廣泛應用于市政排水、農田水利、工業排污等領域。其質量直接關系到工程的安全運行和使用壽命。因此，對加筋管進行科學、規范的檢測，是確保工程質量、避免工程隱患不可或缺的關鍵環節。一套完整的檢測流程應涵蓋從原材料到成品的多個方面。

一、 檢測目的與重要性

1. 驗證性能指標： 確認產品是否符合設計要求和相關國家標準（如GB/T 19472.1/2等）規定的物理力學性能（環剛度、環柔性、抗沖擊性等）和功能要求（密封性、耐化學性等）。
2. 控制生產工藝： 通過檢測結果反饋生產過程中的問題（如原材料配比、焊接/纏繞工藝、溫度控制等），優化生產工藝，穩定產品質量。
3. 保障工程安全： 防止不合格產品流入工程現場，避免因管材失效導致的管道變形、滲漏、坍塌等安全事故，降低后期維護成本。
4. 履行合同約定： 為供需雙方提供客觀的質量評價依據，是履行采購合同和技術協議的重要環節。

二、 主要檢測項目與方法

加筋管的檢測通常包括但不限于以下項目：

1. 外觀與尺寸檢測：

   • 外觀檢查： 目測檢查管材內外表面是否光滑、平整、色澤均勻；有無氣泡、凹陷、雜質、劃痕、裂紋、分層、局部脫皮、嚴重波紋等現象；肋結構（波紋、肋條等）是否完整、連續、無殘缺、無扭曲；管端切割是否平齊、垂直于軸線。
   • 尺寸測量：
     • 長度： 使用鋼卷尺或激光測距儀測量。
     • 平均外徑： 在管材圓周上均勻分布的至少4個點進行測量，計算平均值。使用π尺或專用卡尺。
     • 壁厚： 沿圓周均布測量，包括波峰、波谷等關鍵部位的厚度。使用超聲波測厚儀或專用壁厚測量工具。
     • 肋高/波深： 測量波峰到波谷的高度。使用深度尺或專用卡具。
     • 不圓度： 測量同一截面最大外徑與最小外徑的差值。

2. 物理力學性能檢測：

   • 環剛度（SN）： 核心指標，反映管材抵抗外壓載荷的能力。
     • 方法： 按GB/T 9647進行。將規定長度的管段水平放置在試驗機上，在兩平板間以恒定速率壓縮管材，直到達到規定的變形量（通常為內徑的3%或5%）。記錄載荷-變形曲線，計算環剛度值。
   • 環柔性（扁平試驗）： 評估管材在受外部壓力時的變形能力和抗變形恢復能力。
     • 方法： 按GB/T 9647進行。將管段壓縮至內徑變形量達到30%（或標準規定值），觀察管材是否破裂、分層或產生永久性屈曲；然后卸荷，檢查殘余變形量（要求≤10%內徑）。
   • 沖擊性能（TIR）： 模擬管材在運輸、安裝或使用中抵抗外部沖擊的能力。
     • 方法： 按GB/T 14152進行（落錘沖擊試驗）。將規定重量和形狀的落錘從規定高度自由落下沖擊管材樣品，在特定溫度（常為0℃或23℃）下進行。記錄沖擊點是否破裂，計算真實沖擊率（TIR）。
   • 蠕變比率（僅對PVC-M等材料）： 評估管材在長期恒定載荷下的變形特性。

• 烘箱試驗（縱向回縮率）： 評估管材在受熱時的尺寸穩定性及內應力情況。
  • 方法： 按GB/T 6671進行。截取規定長度的管段，在特定溫度（通常110℃或150℃）的烘箱中放置規定時間（如60分鐘），測量加熱前后的長度變化率。

3. 功能性能檢測：
   • 密封性能（液壓/氣密性試驗）： 檢測管材及接口的承壓能力和密封可靠性。
     • 方法： 按GB/T 6111（液壓）或GB/T 15560（氣密）進行。對管段或連接好的管材系統施加規定的內部靜水壓或氣壓，保持一定時間，觀察是否發生滲漏、破裂或壓力下降超過規定值。
   • 連接密封性（針對承插口等連接方式）： 專門測試接口部位的密封性能。
     • 方法： 通常采用負壓（真空）法或正壓法，對組裝好的接口施加壓力差，檢查是否泄漏。
   • 耐化學性（可選）： 針對特定應用環境（如工業排污），測試管材對特定化學介質的耐受能力。
     • 方法： 將管材樣品浸泡在規定濃度的化學試劑中一定時間（如7天），觀察其外觀、尺寸、質量變化及力學性能保持率。

三、 焊縫/熔接質量檢測（針對焊接成型的加筋管）

• 外觀檢查： 仔細檢查焊縫區域是否平整、光滑、連續，無燒焦、裂紋、未熔合、焊瘤過大等缺陷。
• 剝離試驗： 裁取含焊縫的條形試樣，通過專用夾具剝離焊接界面，檢查熔合情況和剝離強度是否符合要求。
• 擠壓剝離試驗（對某些結構）： 對焊縫區域施加擠壓剝離力，評估其結合強度。

四、 檢測流程規范性

1. 抽樣規則： 嚴格按照產品標準（如GB/T 19472.1/2）或雙方約定的抽樣方案（如GB/T 2828.1）執行，確保樣品的代表性和隨機性。
2. 樣品制備： 取樣部位、尺寸、數量、預處理（如狀態調節）必須符合相應檢測方法標準的規定。
3. 環境條件： 控制實驗室的溫度（通常23±2℃）、濕度（50±10% RH）及狀態調節時間（通常≥24小時），確保檢測結果可比性。
4. 設備校準： 所有檢測設備（試驗機、測厚儀、量具、烘箱等）必須在有效檢定/校準周期內，并定期進行期間核查。
5. 操作規范： 檢測人員需經過培訓，嚴格按標準操作規程執行檢測步驟，準確記錄原始數據和試驗現象。
6. 結果判定： 依據產品標準和檢測方法標準中的技術要求，對各項檢測結果進行合格與否的判定。單項不合格通常會導致整批產品被拒收或復檢。

五、 關鍵注意事項

1. 標準適用性： 明確產品所依據的國家標準、行業標準或雙方約定的技術協議，檢測項目和方法必須與之匹配。
2. 代表性取樣： 避免刻意選取“好”或“壞”的樣品，應從同一批、不同部位隨機抽取。
3. 狀態調節： 嚴格遵守標準規定的溫度和濕度環境下的調節時間，這對塑料類管材的力學性能測試結果影響顯著。
4. 設備精度： 特別是環剛度、沖擊試驗等對設備精度要求高的項目，必須保證設備處于良好狀態。
5. 環境溫度： 沖擊性能測試對溫度非常敏感，必須嚴格控制低溫環境的準確性。液壓試驗時水溫也需符合標準要求。
6. 操作細節： 如環剛度測試中管材放置的對中性、加載速率；沖擊試驗中沖錘對中、低溫保持時間等細節均需把控。

六、 常見質量問題與關注點

• 環剛度不足： 可能導致埋地管道在土壓力下過度變形甚至壓潰。根源可能是原材料配比不當（填料過多）、壁厚不足、肋結構設計或成型工藝問題。
• 沖擊韌性差（TIR高）： 管材在低溫或受沖擊時易脆性破裂。原因可能是原材料配方不合理（如抗沖改性劑不足）、加工工藝不穩定（溫度過高導致降解）、或存在內在缺陷（如雜質、氣泡）。
• 焊縫開裂/泄漏： 焊接溫度、壓力、速度控制不當，或焊接面清潔度不夠導致熔合不良。
• 尺寸超差（壁厚、外徑）： 模具磨損、工藝參數波動或在線監測失效。
• 外觀缺陷（氣泡、分層、雜質）： 原材料含濕量高、混料不均、擠出工藝不穩定（溫度、壓力）等。

系統的加筋管檢測是保障產品質量、工程安全和用戶權益的重要技術手段。從嚴謹的外觀尺寸檢查到核心的物理力學性能驗證，再到關鍵的密封性考核，每一個環節都不可或缺。嚴格遵守相關國家標準和方法標準，確保檢測流程的規范性、數據的準確性和結果判定的可靠性，是有效實施質量控制和提升行業水平的基礎。持續關注檢測中發現的質量問題，追溯其生產源頭，對于促進加筋管行業的健康發展至關重要。
