SMC復合材料檢測：技術與質量保障的核心

引言：質量控制的基石

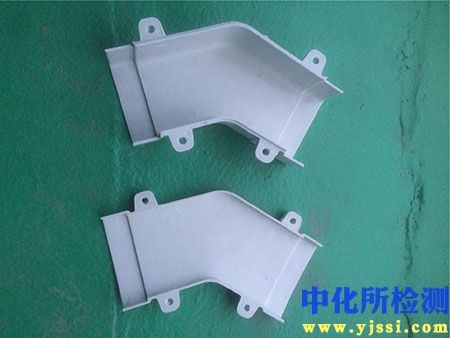

片狀模塑料（Sheet Molding Compound, SMC）復合材料憑借其輕量化、高強度、耐腐蝕及優異的設計自由度，在汽車、電氣、建筑、衛浴等領域應用日益廣泛。然而，其復雜的組分（樹脂、玻璃纖維、填料等）和成型工藝特點，使得內部易產生孔隙、分層、纖維分布不均、夾雜物等缺陷。這些缺陷直接影響制件的力學性能、外觀質量和長期可靠性。因此，科學、系統、精準的檢測技術是確保SMC產品性能達標、提升市場競爭力的關鍵環節。

一、 SMC復合材料常見缺陷類型

深入理解SMC材料潛在的缺陷類型是制定有效檢測方案的前提：

1. 孔隙與氣泡： 最常見缺陷之一。成型過程中裹入的空氣或低分子揮發物未能有效排除，形成微小或較大的空洞。顯著降低材料的力學強度（尤其層間剪切強度）和介電性能。
2. 分層： 層間粘接失效，導致層與層之間分離。多由纖維浸潤不良、樹脂固化不均或模壓工藝參數不當（如壓力、溫度）引起。是結構件最危險的缺陷之一。
3. 纖維分布不均/富樹脂區： 玻璃纖維局部聚集或分散不足，或樹脂在局部區域富集。導致材料性能各向異性加劇，強度分布不均，易成為失效起始點。
4. 夾雜物： 外來異物（如脫模紙碎片、環境粉塵、模具污染物等）混入材料內部或表面。
5. 裂紋： 包括表面裂紋和內部裂紋?？赡茉从诠袒瘧?、脫模不當、外部沖擊或疲勞載荷。
6. 固化不良： 樹脂未完全交聯固化，導致材料硬度、強度、耐熱性及耐化學性下降。
7. 尺寸偏差與變形： 由模具設計、工藝控制或后固化收縮引起，影響裝配和使用。
8. 表面缺陷： 如波紋、縮痕、光澤不均、麻點、劃傷等，影響外觀和某些功能（如密封性）。

二、 SMC復合材料主要檢測技術

針對SMC的不同缺陷類型和質量要求，需采用多種檢測技術進行綜合判定：

（一）非破壞性檢測技術

1. 目視檢測：

   • 原理： 最基礎、最快速的檢測方法。
   • 應用： 主要檢查產品表面狀況：裂紋、劃痕、凹坑、缺料、飛邊、顏色不均、光澤度、明顯的纖維外露或分布不均等。
   • 局限： 僅能發現表面或近表面缺陷，對內部缺陷無能為力。

2. 敲擊檢測：

   • 原理： 利用小錘或特制工具敲擊制品表面，通過聲音的清脆或沉悶差異判斷內部是否存在分層、大面積孔隙等缺陷。
   • 應用： 簡單快速，常用于大型平板或殼體類制品的初步篩查。
   • 局限： 依賴操作者經驗，主觀性強，對小缺陷或深埋缺陷不敏感，難以精確定位和量化。

3. 超聲波檢測：

   • 原理： 高頻聲波在材料中傳播，遇到缺陷（如孔隙、分層）時會發生反射、散射或衰減，通過分析回波信號特征來判斷內部質量。
   • 應用：
     • 脈沖反射法： 檢測分層、大孔隙、夾雜物等，可測厚度。
     • 穿透傳輸法： 檢測整體衰減變化，評估孔隙率、纖維分布均勻性。
     • 相控陣超聲： 多晶片協同工作，實現動態聚焦和扇形掃查，成像更直觀，檢測效率和分辨率更高，特別適合復雜曲面構件。
   • 優勢： 對平面型缺陷（分層）敏感，可定量測量缺陷尺寸和深度。
   • 局限： 對垂直于聲束方向的缺陷敏感度低；表面粗糙度、耦合狀態、材料衰減特性（與玻纖含量、取向相關）影響檢測效果；需要耦合劑。

4. X射線檢測：

   • 原理： 利用X射線穿透材料，內部不同密度或厚度區域對射線的吸收程度不同，在膠片或數字探測器上形成對比影像。
   • 應用： 非常適合于檢測夾雜物（金屬、高密度物）、內部孔隙、裂紋、纖維團聚、厚度變化等。工業CT能提供三維斷層圖像，實現缺陷的精確定位、定量和三維可視化分析。
   • 優勢： 直觀顯示內部結構，對密度差異敏感。
   • 局限： 設備成本高，存在輻射安全防護問題；對平行于射線方向的薄層缺陷（如分層）檢測能力有限；厚大件檢測需要高能量設備。

5. 紅外熱成像檢測：

   • 原理： 主動式：向材料施加熱激勵（如閃光燈、熱風），利用缺陷區域與完好區域的熱傳導差異導致表面溫度分布不同，通過紅外熱像儀捕捉溫度場變化。被動式：監測產品工作時的自然溫度場。
   • 應用： 可檢測近表面的分層、脫粘、夾雜物、厚度變化等。
   • 優勢： 非接觸、快速、大面成像。
   • 局限： 檢測深度有限（通常幾毫米），對缺陷大小和深度敏感，表面發射率影響測量精度，需要專業分析和標定。

6. 聲發射檢測：

   • 原理： 材料在受力狀態下，內部缺陷擴展或結構變化會釋放瞬態彈性波（聲發射信號），通過傳感器捕捉并分析這些信號來判斷缺陷的活動性和結構完整性。
   • 應用： 主要用于SMC構件在役監測或壓力試驗過程中的實時損傷評估，定位活性缺陷（如裂紋擴展）。
   • 優勢： 動態監測缺陷活動性，可實時預警。
   • 局限： 需要加載，主要用于動態監測而非靜態檢測，背景噪聲干擾大，解釋復雜。

（二）破壞性檢測技術

1. 力學性能測試：

   • 目的： 直接評價材料的強度、剛度、韌性等關鍵機械性能是否滿足設計要求。
   • 常用測試：
     • 拉伸試驗： 測定拉伸強度、彈性模量、斷裂伸長率。
     • 彎曲試驗： 測定彎曲強度、彎曲模量。
     • 壓縮試驗： 測定壓縮強度。
     • 層間剪切強度試驗： 評估層間粘結性能（對分層敏感）。
     • 沖擊試驗（如懸臂梁Izod/Charpy）： 評估材料的韌性或脆性。
   • 依據： 嚴格遵循相關國際（如ASTM, ISO）或國家標準（如GB/T）進行試樣制備、狀態調節和測試。

2. 微觀結構分析：

   • 目的： 深入觀察材料內部結構，揭示缺陷成因，驗證非破壞性檢測結果。
   • 常用方法：
     • 光學顯微鏡： 觀察拋光截面上的纖維分布、孔隙、分層、夾雜物等。
     • 掃描電子顯微鏡： 高倍率觀察纖維/樹脂界面狀態、斷裂面形貌、微小缺陷特征。
   • 應用： 材料研究、工藝優化、失效分析。

3. 熱性能分析：

   • 目的： 評估材料的熱穩定性及固化程度。
   • 常用方法：
     • 差示掃描量熱法： 測量玻璃化轉變溫度，間接評估固化程度（殘余反應熱）。
     • 熱失重分析： 評估材料的熱穩定性及成分組成。

4. 密度與孔隙率測量：

   • 原理： 通過阿基米德排水法或密度梯度管法測量材料的實際密度，并與理論密度（根據配方計算）對比，計算孔隙率。
   • 應用： 量化孔隙含量，是評估材料致密性和質量的重要指標。

5. 化學分析：

   • 目的： 確定樹脂、纖維、填料的種類和含量是否符合配方要求。
   • 常用方法： 灼燒法（測玻纖和填料含量）、溶劑萃取法（測樹脂含量）、紅外光譜、色譜等。

（三）尺寸與形位公差檢測

• 使用卡尺、千分尺、高度規、三坐標測量機、激光掃描儀等精密測量設備，檢測產品的關鍵尺寸、形狀誤差（平面度、直線度、圓度等）、位置誤差（平行度、垂直度、同軸度等）是否符合圖紙要求。

三、 SMC檢測技術的選擇與應用策略

• 針對性原則： 根據產品的關鍵性能要求、潛在失效模式、結構特點（厚度、形狀復雜度）和成本預算，選擇最有效的檢測方法組合。例如：
  • 對結構承力件：力學性能測試（拉伸、彎曲、沖擊、剪切）是必選項，輔以超聲或X射線檢測內部缺陷。
  • 對電絕緣件：除力學性能外，需重點檢測孔隙率（影響介電強度）和內部夾雜物（可能導致電擊穿）。
  • 對外觀件：目視檢測、表面粗糙度測量和色差分析是重點。
  • 對復雜結構件：工業CT或相控陣超聲是優選。
• 流程化控制：
  • 原材料入廠檢驗： 驗證SMC片材的樹脂含量、纖維含量、揮發分、單位面積質量、固化特性等。
  • 過程監控： 對模壓過程的溫度、壓力、時間等關鍵參數進行實時監控和記錄。
  • 成品出廠檢驗： 綜合運用目視、尺寸測量、非破壞性檢測（如關鍵區域超聲抽檢）和必要的破壞性抽檢（如力學性能）。
  • 型式試驗/周期檢驗： 定期對產品進行更全面的破壞性測試和性能評估。
• 標準與規范： 檢測活動必須嚴格依據產品技術標準、行業規范或客戶指定的檢測標準（如ASTM D標準系列、ISO標準、GB/T標準等）進行，確保結果的可比性和權威性。
• 人員與設備： 檢測人員的專業技能培訓和資質認證至關重要。檢測設備需定期進行校準和維護，保證其精度和可靠性。
• 數據化管理： 建立完善的檢測數據庫，記錄檢測結果、過程參數和批次信息，實現質量追溯和統計分析，為持續改進提供依據。

四、 SMC復合材料檢測發展趨勢

• 智能化與自動化： 人工智能（AI）和機器學習（ML）在缺陷自動識別、分類和評級中的應用；機器人集成自動化檢測單元（如機器人搭載超聲探頭或視覺系統），提高效率、一致性和減少人為因素。
• 多模態融合檢測： 結合兩種或多種無損檢測技術（如超聲+紅外，X射線+相控陣超聲）的數據，利用信息融合算法，提供更全面、更準確的缺陷評估。
• 在線/在役檢測技術： 開發適用于生產線的實時、高速非破壞性檢測系統，實現100%在線檢測和質量閉環控制；發展用于結構健康監測的嵌入式傳感器技術。
• 高分辨率與定量化： 工業CT、高頻超聲、高靈敏度紅外熱像儀等技術的持續進步，使得對更微小缺陷的探測、更精確的尺寸測量和更定量的質量評估成為可能。
• 標準化與數據庫建設： 針對SMC材料特點，不斷完善和細化無損檢測標準和缺陷驗收判據；建立典型缺陷的標準圖譜數據庫和共享平臺。

結語：貫穿始終的質量保障

SMC復合材料的檢測并非單一環節的任務，而是貫穿于原材料控制、工藝過程監控、成品檢驗乃至在役監測的全生命周期活動。面對SMC在高端制造領域不斷增長的應用需求，發展更齊全、更智能、更高效的檢測技術，建立科學嚴謹的質量控制體系，是實現SMC制品高性能、高可靠性的核心保障。持續的檢測技術創新與應用實踐，將有力推動SMC復合材料產業向更高質量、更高附加值的方向發展，為各行業的輕量化與性能提升提供堅實支撐。
