錨索檢測：方法與流程的核心要素剖析

—— 深入解讀關鍵技術與實踐要點

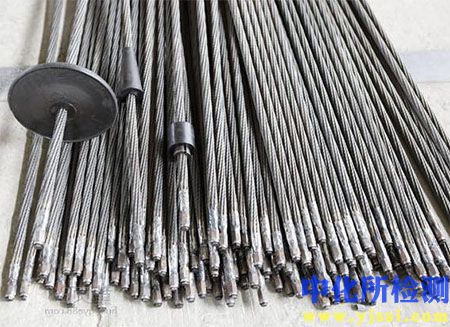

在現代巖土工程、礦山支護、邊坡治理及大型建筑結構加固中，預應力錨索（錨桿）扮演著至關重要的“骨骼”角色。其長期服役性能直接關系到工程結構的整體穩定與安全。然而，錨索深埋于巖土體或混凝土中，工作環境復雜隱蔽，其內部狀態（如預應力水平、腐蝕程度、灌漿密實度、桿體完整性）難以直觀判斷。系統、科學的錨索檢測，如同為這些“地下筋骨”進行精準體檢，是預防失效、保障工程安全的關鍵環節。

一、為何檢測不可或缺：風險防范的基礎

錨索系統的潛在失效模式多樣且后果嚴重：

• 預應力損失超標： 松弛、巖土體蠕變、錨具松動等原因?qū)е掠行ьA(yù)應力低于設計值，結構承載能力下降。
• 桿體損傷或斷裂： 材料缺陷、應力腐蝕、疲勞載荷、意外撞擊等導致桿體部分或完全失效。
• 灌漿體缺陷： 灌漿不密實、空洞、離析，削弱了對桿體的保護及應力傳遞，加速腐蝕，降低握裹力。
• 腐蝕劣化： 不良地質環境（地下水、腐蝕性離子）、保護層失效導致桿體截面損失、強度降低。
• 錨固段失效： 巖土體強度不足或界面粘結破壞，導致錨索被拔出。

定期的錨索檢測，旨在：

• 評估服役狀態： 實時掌握錨索的健康狀況。
• 識別潛在隱患： 在重大失效前發現缺陷征兆。
• 驗證設計與施工： 檢驗錨固效果是否達到預期。
• 指導維護決策： 為必要的修復、補強或更換提供科學依據。
• 保障公共安全： 預防因錨索失效引發的工程事故。

二、核心檢測方法：探尋“筋骨”內部奧秘

錨索檢測技術根據原理和侵入性可分為無損檢測和有損檢測兩大類。

(一) 無損檢測：非侵入式的“診斷影像”

1. 聲波檢測技術：

   • 原理： 在錨索外露端激發彈性波（聲波、超聲波），波沿桿體傳播，遇到缺陷（斷裂、截面變化、灌漿空洞）會發生反射、透射或散射。
   • 方法：
     • 聲波反射法： 采集反射回波信號，分析其傳播時間、幅度、頻率特征，推斷缺陷位置和性質。是應用最廣泛的快速普查方法。
     • 聲波透射法： 在錨索兩端布置探頭，分析穿透信號的波速、振幅衰減、波形畸變，判斷全長整體性及灌漿密實度。
     • 聲波頻譜分析： 利用不同頻率聲波對缺陷敏感性不同的特性，通過頻譜變化精細識別缺陷。
   • 優勢： 快速、便捷、成本低、可普查。
   • 局限： 精度受耦合條件、外露長度、干擾因素影響；對深部小缺陷或復雜地質背景下的判別能力有限。

2. 電磁檢測技術：

   • 原理： 利用電磁感應或渦流效應。激勵線圈產生交變磁場，作用于金屬錨索桿體產生渦流，檢測線圈接收感應信號。
   • 方法：
     • 電磁導波： 低頻電磁波沿桿體傳播，對截面損失（腐蝕、縮頸）、斷裂敏感。
     • 漏磁檢測： 磁化桿體，檢測因缺陷導致泄漏的磁場信號，主要用于檢測桿體表面及近表面缺陷（如腐蝕坑）。
   • 優勢： 對金屬桿體腐蝕、截面損失檢測效果較好；部分方法可適應有外包護套的情況。
   • 局限： 主要適用于金屬桿體；檢測深度和精度受材料、包裹層（如PE套管、灌漿體）影響；易受現場電磁干擾。

3. 分布式光纖傳感技術：

   • 原理： 在錨索制作時將特殊光纖（如布里淵光時域反射BOTDR/A，瑞利光時域反射ROTDR）集成或緊貼桿體布設。光纖既是傳感元件又是傳輸介質。
   • 功能： 可連續性監測錨索全長的應變分布（反映應力狀態）和溫度分布。通過長期監測分析應變變化規律，可間接評估預應力損失、識別滑移或異常受力區域。
   • 優勢： 分布式測量、空間分辨率高、可長期實時在線監測、抗電磁干擾、耐久性好。
   • 局限： 初期安裝成本較高；需在施工期預埋；對光纖布設工藝要求高；數據分析相對復雜。

(二) 有損檢測：局部“微創”的精準驗證

1. 錨索拉拔試驗：

   • 原理： 這是最直接、最權威的檢測方法。使用專用千斤頂對錨索進行分級或循環加載，直至達到或超過設計檢驗荷載（通常為設計值的1.1-1.5倍），或進行極限承載力測試。
   • 目的： 直接測定錨索在試驗荷載下的位移（伸長量），評估其短期承載能力、蠕變特性及錨固段性能。
   • 重要性： 是驗收新施工錨索和驗證既有錨索剩余承載力的“金標準”。
   • 局限： 成本高、耗時長、屬于局部破壞性試驗（可能導致測試段失效或性能下降）；不能全面反映全長內部缺陷。

2. 錨索段解剖檢查：

   • 原理： 選定代表性或有疑慮的錨索，小心開挖至錨固段，截取一段進行詳細檢查。
   • 檢查內容： 直接觀察桿體腐蝕程度、斷裂情況；檢查灌漿體密實度、均勻性、與桿體及孔壁的粘結情況；測量保護層厚度等。
   • 優勢： 提供最直觀、最真實的錨索內部狀況信息。
   • 局限： 破壞性極大、成本極高、僅能獲取局部信息、實施難度大（尤其深埋錨索），僅用于特殊研究或嚴重事故調查。

三、規范檢測流程：科學性與可靠性的保障

一次有效的錨索檢測應遵循嚴謹流程：

1. 前期準備與資料收集：

   • 明確檢測目的（驗收、普查、鑒定、監測）。
   • 收集錨索設計圖紙、施工記錄（材料、工藝、張拉鎖定值）、地質水文資料、服役歷史及環境信息。
   • 現場踏勘，確定錨索位置、外露端狀況、可接近性、環境條件（干擾源）。
   • 依據目的和條件，科學選擇檢測方法組合（如普查用聲波反射法+抽檢拉拔，重要結構用聲波反射+分布式光纖長期監測+定期拉拔抽檢）。

2. 現場檢測實施：

   • 準備工作： 清理錨索外露端（錨具、工作錨板），確保傳感器良好耦合接觸；搭設安全穩固的工作平臺。
   • 設備安裝與標定： 嚴格按照儀器操作規程安裝傳感器、激勵裝置；進行現場標定或靈敏度檢查。
   • 數據采集： 在選定方法下，規范操作設備，確保激勵充分、信號清晰、干擾最小。對關鍵參數（如敲擊力度、耦合狀況）做好記錄。如需拉拔試驗，嚴格按照規范加載程序和保載時間執行，精確測量位移。
   • 安全防護： 始終將人員安全放在首位，尤其在拉拔試驗和解剖檢查時，采取可靠防護和警戒措施。

3. 數據處理與信號分析：

   • 對采集的原始波形、頻譜、應變、位移等數據進行降噪、濾波、增強等預處理。
   • 采用專業分析軟件進行特征提取（如反射波走時、波速計算、振幅衰減、應變分布曲線、荷載-位移曲線）。
   • 運用專業算法和判據（如時域分析、頻域分析、小波變換、模式識別）進行缺陷識別和量化評估。
   • 對分布式光纖數據，需進行溫度補償和應變解調。

4. 綜合評估與報告編制：

   • 結果判讀： 結合檢測數據、理論模型、經驗判據和相關標準規范（如GB/T 50448、JGJ/T 182等），對錨索的預應力狀態、桿體完整性、灌漿質量、腐蝕風險等進行分級評估（如：正常、輕微缺陷、中度缺陷、重度缺陷/失效風險高）。
   • 綜合判斷： 融合多種方法的結果相互印證，避免單一方法的局限性導致誤判。
   • 撰寫報告： 清晰、客觀地呈現檢測概況、方法、依據、過程、結果、評估。明確指出存在缺陷的類型、位置、嚴重程度及其對安全的影響。根據評估結果，提出科學、可行的處理建議（如：加強監測、補張拉、局部修復、增設錨索、立即更換或卸載等）。

四、挑戰與未來發展：突破現有局限

盡管檢測技術不斷進步，錨索檢測仍面臨諸多挑戰：

• 復雜條件下的檢測精度： 灌漿體質量不均、多重反射、深部微小缺陷、復雜地層干擾等因素仍影響無損檢測的準確識別和定量評估。
• 長期性能預測： 如何基于有限周期的檢測或監測數據，更準確地預測錨索在腐蝕、疲勞、應力松弛等因素共同作用下的長期剩余壽命是一大難題。
• 隱蔽缺陷探測： 對于深埋錨固段內部、桿體與灌漿體界面處的早期腐蝕、脫粘等隱蔽缺陷，現有檢測手段的敏感性不足。
• 標準化與規范化： 部分新興技術（如分布式光纖監測的數據解讀）的標準化程度有待提高，不同方法結果判定的規范和一致性需加強。

未來的研究與應用趨勢聚焦于：

• 多物理場融合技術： 結合聲、光、電、磁等多種傳感原理，融合多維信息，提升復雜環境下缺陷識別與定量的能力。
• 智能化診斷算法： 深度應用人工智能（深度學習、機器學習）進行信號自動識別、特征提取、模式分類與損傷量化，減少人為因素影響，提高效率與精度。
• 高精度長效監測系統： 發展更耐久、更靈敏、成本更優的分布式或準分布式傳感技術，實現錨索全壽命周期的實時、在線健康監測與預警。
• 精細化數值模擬： 運用齊全的數值模型模擬波傳播、電磁場分布、腐蝕演化過程，為檢測信號解讀和狀態評估提供更強理論支撐。

錨索檢測絕非簡單的數據采集，而是融合多學科知識、齊全技術與工程經驗的復雜系統評估過程。 通過科學選擇并合理組合檢測方法，嚴格執行規范流程，深入挖掘數據內涵，方能穿透巖土與混凝土的遮蔽，精準把握這些“工程筋骨”的真實狀態，為基礎設施的安全服役構筑起堅實的防線。技術的持續創新與規范化應用，將不斷提升錨索檢測的能力與效率，為工程安全保駕護航。
