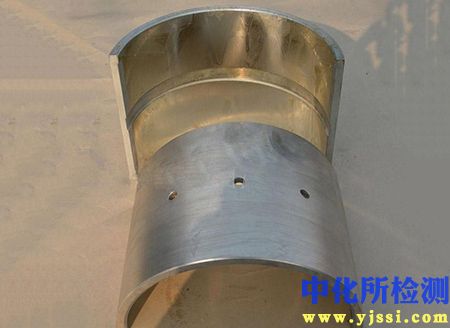

軸瓦核心檢測：保障設備運轉穩定的基石

摘要： 軸瓦作為旋轉機械的關鍵摩擦副部件，其性能狀態直接影響設備的運行效率、壽命與安全。科學、系統的檢測是保障其可靠性的前提。本文詳細闡述了軸瓦檢測的主要項目、常用方法與關鍵技術要點。

一、 核心檢測項目概覽

軸瓦檢測需全方位評估其幾何特性、表面狀態、材料性能及裝配貼合度：

1. 幾何尺寸與形位公差： 內徑、外徑、寬度、壁厚、厚度均勻性、圓度、圓柱度。
2. 表面質量：
   • 外觀缺陷： 裂紋、劃痕、凹坑、氣孔、夾渣、腐蝕、燒蝕、剝落、異常磨損。
   • 表面粗糙度： 摩擦面及背面的粗糙度值。
3. 材料特性：
   • 合金層結合強度： 合金層與鋼背的結合牢固性。
   • 合金層厚度與均勻性： 巴氏合金或其他減摩合金層。
   • 材料成分與硬度： 符合設計要求。
4. 裝配貼合度： 軸瓦與軸承座孔、軸頸的實際接觸面積和接觸狀態（如采用著色法檢查）。

二、 關鍵檢測方法與技術

依據檢測目標和項目，選用適宜的方法：

1. 幾何尺寸與形位公差檢測

   • 精密量具法： 使用卡尺（內徑/外徑）、千分尺（壁厚）、塞尺（間隙）、高度規等手動量具進行基礎測量。簡便經濟，依賴操作者技能。
   • 坐標測量法： 利用光學投影儀或三坐標測量機進行高精度、高效率的尺寸與復雜形位公差（圓度、圓柱度）測量。精度高，可獲取全面數據點云。
   • 專用檢具法： 針對特定型號軸瓦設計的量規（如量規環、塞規）進行快速批量檢測，效率最高。

2. 表面質量檢測

   • 目視與光學放大檢測： 基礎方法，借助放大鏡、體視顯微鏡觀察表面宏觀及微觀缺陷。需良好照明和檢驗經驗。
   • 表面粗糙度儀： 使用接觸式（探針）或非接觸式（光學干涉）粗糙度儀定量測量表面輪廓參數（如Ra, Rz）。
   • 無損檢測技術：
     • 滲透檢測： 適用于檢測表面開口缺陷（裂紋、氣孔）。
     • 磁粉檢測： 適用于鐵磁性材料鋼背的表面及近表面缺陷檢測。
     • 渦流檢測： 可檢測表面及近表面缺陷，對裂紋敏感，速度快。

3. 材料特性檢測

   • 超聲波檢測： 核心方法，用于無損評估合金層與鋼背的結合質量（脫殼分層）和合金層厚度。利用超聲波在界面處的反射或透射特性差異進行判斷。
   • 金相分析： 切割取樣，經鑲嵌、拋光、腐蝕后，在光學或電子顯微鏡下觀察合金層組織結構、厚度、均勻性、結合界面狀態以及是否存在夾雜、疏松等缺陷。屬破壞性檢測，結果最具說服力。
   • 化學成分分析： 使用光譜儀（直讀光譜儀、X射線熒光光譜儀）精確測定合金層及鋼背的化學成分是否符合標準。
   • 硬度測試： 使用布氏、洛氏或維氏硬度計測量合金層和鋼背的硬度值，評估材料熱處理狀態及耐磨性。

4. 裝配貼合度檢測

   • 著色法（藍油/紅丹粉）： 在軸承座孔或軸頸上均勻涂抹薄層顯色劑，裝入軸瓦或軸頸，按規定力矩擰緊螺栓后拆檢。通過觀察軸瓦背面或工作面的著色痕跡分布（接觸斑點面積、位置、均勻性）判斷貼合狀況。最常用、最直觀的方法。
   • 塞尺法： 測量軸瓦對口面或軸瓦與座孔之間的特定位置間隙，作為貼合度的間接輔助判斷。

三、 無損檢測的核心地位與發展

無損檢測（NDT）在軸瓦檢測中扮演著至關重要的角色，尤其對于批量生產和在役檢測：

• 超聲波檢測： 是評估軸瓦結合強度（結合率）和合金層厚度的首選無損方法。齊全的超聲成像技術（如相控陣、TOFD）能提供更直觀、精確的內部結構圖像。
• 自動化與智能化： 結合機器視覺、自動控制與人工智能算法，實現軸瓦外觀缺陷、尺寸的自動化在線檢測，大幅提高效率與一致性。
• 發展趨勢： 向更高精度、更快速度、更智能化（智能判讀、預測性維護）方向發展，減少人為因素影響。

四、 質量控制與結果判定

• 嚴格執行標準： 檢測過程必須依據產品圖紙、相關技術標準（國標、行標、企標）或客戶特定規范進行。
• 合格判定： 將測量數據、檢測結果與標準規定的允許偏差、缺陷驗收級別（如裂紋長度、氣孔數量與大小、結合率下限、接觸斑點要求）進行嚴格比對。
• 記錄與追溯： 詳細記錄檢測條件、方法、儀器、結果及判定，確保質量信息的完整性和可追溯性。

五、

系統化的軸瓦檢測是保障軸承系統乃至整臺設備可靠運行的關鍵環節。從原材料入廠到成品出廠，貫穿于制造、裝配、運維的全生命周期。綜合運用各類檢測方法，特別是高效可靠的無損檢測技術，結合嚴格的質量控制標準，才能有效識別潛在缺陷，精準評估軸瓦狀態，為設備的平穩、高效、長周期運行奠定堅實基礎。

軸瓦檢測核心流程與判定要點示意圖：

注： 圖中 X, Y, Z, A 等具體數值需依據相關產品技術標準和規范要求確定。該流程為核心路徑，實際應用中可能根據具體需求增減步驟或調整順序。
