型砂檢測：鑄造生產的基石與保障

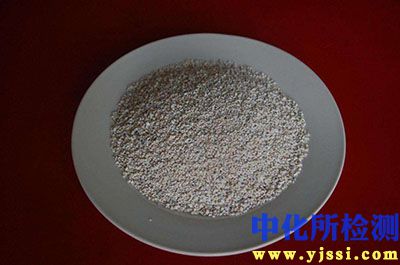

型砂作為鑄造工藝中塑造金屬液凝固形態的關鍵介質，其性能的穩定性和可靠性直接決定著鑄件的質量、生產效率和成本。一套科學、嚴謹的型砂檢測體系，是鑄造車間實現精益生產和質量管控不可或缺的核心環節。

一、型砂性能的核心維度

型砂的性能并非單一指標，而是由多項相互關聯、相互影響的特性共同構成：

1. 水分含量：

   • 重要性： 水分是型砂中的“活化劑”，對黏土粘結力的發揮、型砂的韌性和強度起著決定性作用。水分過低，黏土無法充分水化，砂型強度低、脆性大、起模困難且易產生沖砂缺陷；水分過高，則會導致型砂流動性變差、透氣性下降、濕壓強度降低，澆注時易產生氣孔、嗆火、夾砂甚至塌箱。
   • 常見問題： 水分波動是型砂性能不穩定的最主要原因之一。環境溫濕度、新舊砂配比、混砂時間與強度、砂溫等因素都會顯著影響水分含量。

2. 濕態強度：

   • 重要性： 反映砂型在搬運、合型、澆注過程中抵抗外力破壞（擠壓、沖擊、金屬液沖刷）的能力。
   • 關鍵指標：
     • 濕壓強度： 衡量砂型抗壓能力，是最常檢測的強度指標。
     • 濕剪強度： 衡量砂型層間抗剪切能力，與砂型表面抗沖刷、抗夾砂能力相關。
     • 濕拉強度： 衡量砂型抗拉能力，反映型砂的內聚力。
   • 常見問題： 強度不足導致塌箱、脹砂、沖砂、砂眼；強度過高則可能使砂型過硬，退讓性差，阻礙鑄件收縮，導致熱裂，且混砂能耗增加。

3. 透氣性：

   • 重要性： 衡量緊實后的砂型允許氣體通過的能力。澆注時，砂型中水分蒸發、有機物燃燒、型腔及金屬液中的氣體都需要及時排出，否則會引發氣孔、嗆火、澆不足等缺陷。
   • 影響因素： 原砂粒形、粒度分布、黏土含量、水分含量、緊實率（緊實程度）等。粒度粗、分布集中、黏土水分適宜、緊實度適中，透氣性較好。
   • 常見問題： 透氣性不足是鑄件產生氣孔類缺陷的主因之一。

4. 緊實率/型砂硬度：

   • 重要性：
     • 緊實率： 反映型砂在恒定壓力下體積變化的百分比，是表征型砂“可緊實性”或“回彈性”的核心指標。最佳緊實率范圍（如46%-52%）是保證砂型均勻緊實、獲得理想強度和透氣性的關鍵。緊實率過低（“死”砂），流動性差，不易緊實；過高（“脆”砂），砂型回彈大，尺寸精度差，強度低。
     • 型砂硬度： 直接反映砂型表面的局部緊實程度（通常用硬度計測量）。是現場快速判斷砂型緊實是否達標（如80-90單位）的有效手段。
   • 常見問題： 緊實率失控是型砂系統紊亂的早期預警信號。硬度不足易導致機械粘砂、脹砂。

5. 其他重要性能：

   • 有效黏土含量/含泥量： 區分有效黏土（具有粘結力）和無效泥分（粉塵）。有效黏土是強度的來源，泥分過高則需額外水分潤濕，惡化透氣性和強度。
   • 韌性（破碎指數）： 衡量型砂抵抗外力破壞時吸收能量的能力（塑性變形能力）。韌性好的型砂起模性、表面穩定性好，不易掉砂。
   • 流動性： 反映型砂充填模樣及復雜型腔的能力，影響砂型的緊實均勻性和輪廓清晰度。
   • 熱濕拉強度： 模擬砂型表層在高溫金屬液作用下的狀態，預測抗夾砂、抗鼠尾能力的關鍵指標。
   • 灼減量/發氣量： 反映型砂中可燃物質（煤粉、淀粉、纖維等附加物）的含量及其燃燒產生氣體的總量和速度，與氣孔缺陷密切相關。

二、核心檢測方法與要點

型砂檢測需遵循標準化流程，確保結果的可比性和準確性：

1. 取樣代表性：

   • 位置： 通常在混砂機卸料口、輸送皮帶末端或造型機砂斗處取樣。避免在料堆表層或死角取樣。
   • 頻率： 根據生產節奏和型砂系統穩定性確定（如每1-2小時一次）。
   • 方法： “四分法”縮分是保證樣品均勻性的常用方法。樣品需立即放入密封容器中以防水分散失。

2. 關鍵檢測項目操作要點：

   • 水分含量：
     • 標準方法（烘箱法）： 稱取定量（如20g或50g）型砂，放入105-110℃烘箱中烘干至恒重（通常約1小時），計算失重百分比。此法為基準方法。
     • 快速法： 使用紅外線水分測定儀、電容法水分儀等。需定期用烘箱法校準。
   • 濕壓/濕剪/濕拉強度：
     • 使用標準制樣機（如液壓或氣動）在特定壓力（如標準試樣為打擊三次，每次打擊錘重6.35kg，落高50mm）下制作標準圓柱試樣。
     • 使用對應的強度試驗機（萬能強度試驗機）在規定時間內（通常試樣制備后10-15秒內）完成測試。注意試樣放置方向。
   • 透氣性：
     • 制作標準圓柱試樣。
     • 使用透氣性測定儀，在特定氣壓（如980Pa或1.47kPa）下，測量2000cm³空氣通過試樣所需時間或直接讀取透氣性值。
   • 緊實率：
     • 使用專用緊實率測定儀（通常包含一個帶刻度的圓筒和沖擊錘）。
     • 將松散型砂裝入圓筒至固定刻度，用沖擊錘（標準重量和落高）錘擊一次或三次。
     • 讀取錘擊后砂柱高度下降的百分比。（緊實率 = [(原高度 - 緊實后高度) / 原高度] x 100%）。
   • 型砂硬度：
     • 使用砂型表面硬度計（如A型用于濕砂型）。將測頭垂直壓入砂型表面，讀取刻度值。
   • 有效黏土/含泥量：
     • 含泥量： 將定量干砂（如50g）放入洗砂杯中，加水攪拌洗滌，傾去渾濁液（帶走泥分），重復至水清。烘干剩余砂粒，計算損失重量百分比（即含泥量）。
     • 有效黏土含量： 需測定型砂的“吸藍量”。亞甲基藍溶液能被黏土礦物吸附，通過滴定法確定吸附一定量亞甲基藍所需的型砂量，再換算成有效黏土含量。需專業設備。

三、構建有效的型砂檢測與控制系統

成功的型砂管理遠不止于定期檢測，更在于建立一套閉環的控制系統：

1. 制定明確的控制標準： 根據鑄件材質、大小、復雜程度、造型方法（手工、震壓、高壓、氣沖等）以及使用的原輔材料，確定各項性能參數的控制范圍和目標值。
2. 規范檢測頻率與項目： 核心項目（水分、緊實率、濕壓強度）需高頻次檢測（如1-2小時/次）；透氣性、韌性等可適當降低頻率（如每班或每日）；熱濕拉強度、發氣量等可按周或月檢測。異常波動時增加檢測頻次。
3. 數據記錄與分析： 詳細記錄每次檢測結果、取樣時間、相關工藝參數（如新舊砂比例、加入水量、混砂時間等）。利用趨勢圖（如X-R控制圖）分析數據波動，識別異常點和發展趨勢。
4. 快速響應與調整： 檢測結果超出控制范圍時，需立即分析原因并采取糾正措施：
   • 水分偏離： 檢查加水裝置、砂溫、舊砂水分、環境濕度，調整加水量。
   • 強度偏離： 檢查有效黏土含量、水分、混砂效率、附加物加入量、舊砂狀態（含泥量、溫度）。
   • 緊實率偏離： 往往是水分或有效黏土/含泥量變化的信號，需結合其他檢測結果綜合判斷調整。
   • 透氣性差： 檢查粒度分布、含泥量、水分、緊實度。
5. 定期深度分析與系統維護： 定期（如每周、每月）進行全面的型砂系統評估，包括有效黏土/含泥量、灼減量、粒度分析等。根據分析結果調整舊砂再生參數、新砂補充量、膨潤土/煤粉補加量等，維持系統平衡。
6. 人員培訓與標準化： 確保檢測人員理解檢測原理、熟練掌握標準化操作手法，避免人為誤差。定期進行儀器校準和維護。

結語

型砂，作為鑄造過程的“隱形模具”，其性能的細微變化都可能被放大成為鑄件上的致命缺陷。系統化、規范化的型砂檢測，是鑄造企業洞察這微妙平衡的眼睛，是預防缺陷、穩定質量、提升效率、降低成本的科學基石。唯有深刻理解各項性能指標的內涵與關聯，嚴格執行精準的檢測方法，并基于數據構建動態響應的閉環控制系統，才能真正駕馭型砂這一復雜體系，為生產出優質鑄件提供堅實保障。忽視型砂檢測，就等于在變幻莫測的鑄造海洋中失去了最重要的導航儀。
