隔熱條檢測：守護門窗節能與安全的關鍵屏障

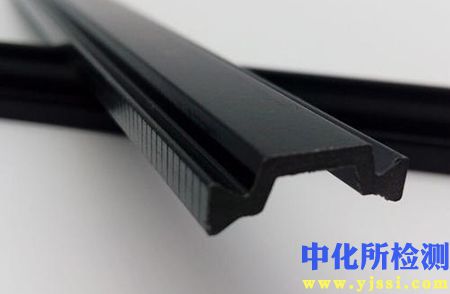

隔熱條作為現代節能門窗的核心組件，其性能優劣直接關系到整窗的保溫隔熱效果、結構穩定性及使用壽命。為確保隔熱條滿足嚴苛的應用要求，建立一套科學、全面的檢測體系至關重要。以下將從多個維度解析隔熱條的關鍵檢測項目與方法。

一、 材料成分與基礎性能分析

• 材質確認：

  • 檢測方法： 傅里葉變換紅外光譜（FTIR）是識別材料分子結構的有效手段，可準確判定隔熱條主體材料是否為符合標準的聚酰胺66（PA66）及其改性材料，排除使用劣質回收料或非尼龍材料的風險。差示掃描量熱法（DSC）則用于精確測定材料的熔點、玻璃化轉變溫度等熱性能參數。
  • 重要性： 確保基礎材料的可靠性是性能達標的前提。劣質材料會導致強度不足、易老化變形，嚴重威脅門窗安全。

• 密度測定：

  • 檢測方法： 依據標準（如ISO 1183），采用密度梯度柱法或電子密度儀測量。
  • 重要性： 密度是材料致密性和可能摻入填料的間接指標，與最終產品的力學性能、熱性能密切相關。

二、 核心物理與機械性能測試

• 拉伸強度與彈性模量：

  • 檢測方法： 使用電子萬能試驗機，參照GB/T 1040或ISO 527標準，對標準啞鈴型試樣進行拉伸測試，直至斷裂。記錄最大拉力（拉伸強度）、產生特定形變所需的應力（如拉伸彈性模量）及斷裂伸長率。
  • 重要性： 直接反映隔熱條抵抗拉伸載荷和變形的能力。強度不足易在門窗組裝、運輸或風壓作用下斷裂；模量過低則可能導致型材結構剛度下降，影響整窗抗風壓性能。

• 抗彎強度與剛性：

  • 檢測方法： 通常采用三點彎曲試驗（參照GB/T 9341或ISO 178），測量隔熱條在彎曲負荷下的強度（抗彎強度）和抵抗彎曲變形的能力（彎曲彈性模量）。
  • 重要性： 模擬隔熱條在門窗型材槽口內承受彎曲應力的工況，確保其在長期使用中保持形狀穩定，支撐型材結構。

• 簡支梁沖擊強度（缺口/無缺口）：

  • 檢測方法： 使用擺錘式沖擊試驗機（參照GB/T 1043或ISO 179），對帶缺口或不帶缺口的試樣進行沖擊，測量其斷裂吸收的能量。
  • 重要性： 評估隔熱條在低溫或受到瞬時沖擊載荷（如安裝不當、硬物撞擊）時的韌性及抗脆性斷裂能力，對寒冷地區門窗尤為重要。

• 硬度測試：

  • 檢測方法： 常用洛氏硬度計（如R標尺）或邵氏硬度計（D標尺）測量（參照GB/T 3398或ISO 2039）。
  • 重要性： 硬度間接反映材料的剛性和耐磨性。硬度過低可能導致型材復合時定位不穩或易被劃傷；硬度過高則可能影響加工性能。

三、 熱學與長期耐久性能評估

• 熱變形溫度：

  • 檢測方法： 熱變形溫度試驗儀（參照GB/T 1634或ISO 75），在特定負荷（如1.8MPa或0.45MPa）下，以規定速率升溫，測量試樣達到標準變形量（如0.2mm）時的溫度。
  • 重要性： 這是衡量隔熱條高溫下尺寸穩定性和承載能力的關鍵指標。值過低（如<80℃）的隔熱條在炎熱環境或陽光直射下易軟化變形，導致整窗性能劣化甚至失效。優質PA66隔熱條熱變形溫度通常在80℃以上（1.8MPa下）。

• 線膨脹系數：

  • 檢測方法： 使用熱機械分析儀（TMA），參照GB/T 20673或ISO 11359，測量隔熱條在溫度變化時的長度變化率。
  • 重要性： 隔熱條的線膨脹系數（通常要求(2.3-3.5)×10??/K）必須與所復合的金屬型材（鋁合金約2.35×10??/K，鋼材約1.2×10??/K）盡可能接近。顯著差異會導致在溫度變化時產生巨大內應力，造成型材變形、隔熱條脫出甚至整窗開裂。

• 人工氣候老化試驗：

  • 檢測方法： 將試樣置于氙燈老化試驗箱或紫外老化試驗箱中，模擬長時間光照（尤其是UV）、高溫、高濕、降雨等綜合環境因素（參照GB/T 16422或ISO 4892系列）。老化后需重新測試關鍵力學性能（如拉伸強度、沖擊強度）和外觀變化。
  • 重要性： 評估隔熱條在長期戶外使用環境下的耐候性能，預測其使用壽命。老化后性能保持率（如強度保留率>80%）是重要考核指標。

• 高低溫循環試驗：

  • 檢測方法： 將隔熱條或復合型材試樣在設定的高溫（如+70℃至+90℃）和低溫（如-30℃至-40℃）之間進行多次循環（如-40℃至+70℃，循環30次以上），觀察有無開裂、變形、脫粘等現象。
  • 重要性： 模擬冬夏及晝夜溫差變化帶來的熱脹冷縮應力，檢驗隔熱條與型材的結合穩定性及其自身的抗疲勞性能。

四、 外觀與尺寸精度控制

• 外觀質量：

  • 檢測方法： 目視檢查結合放大設備。檢查表面是否光滑、色澤均勻、無氣泡、裂紋、雜質、凹坑、劃痕、飛邊等缺陷。
  • 重要性： 外觀缺陷不僅影響美觀，更可能是內部質量問題的外在表現，如氣泡、雜質會顯著降低強度。

• 尺寸與形位公差：

  • 檢測方法： 使用精密卡尺、千分尺、投影儀或坐標測量機（CMM）等，測量隔熱條的寬度、高度、壁厚、齒高等關鍵尺寸，以及直線度、扭曲度等形位公差。
  • 重要性： 尺寸精度是確保隔熱條能準確、牢固地嵌入型材槽口，實現有效隔熱和結構連接的基礎。尺寸偏差過大會導致復合困難、隔熱間隙或降低連接強度。

五、 應用價值與行業意義

通過上述系統化的檢測手段，可有效篩選出性能達標、安全可靠的隔熱條產品。高質量的隔熱條能顯著提升門窗的保溫隔熱性能（K值），降低建筑能耗（研究表明，采用優質隔熱條的系統門窗可比普通門窗節能30%以上）；保障門窗在極端天氣（強風、嚴寒、酷暑）下的結構安全和密封性能；并賦予門窗更長的使用壽命，減少維修更換成本。

因此，無論是隔熱條生產企業進行質量控制，門窗制造商進行原材料入廠檢驗，還是第三方檢測機構進行認證評估，嚴格遵循科學規范的檢測流程都是確保隔熱條發揮其核心功能、推動建筑節能事業高質量發展的關鍵環節。持續完善檢測標準，提升檢測技術水平，對于保障建筑安全、提升人居舒適度和實現雙碳目標具有重要意義。
