夾層結構檢測：守護復合材料內部的安全屏障

核心概念：什么是夾層結構？

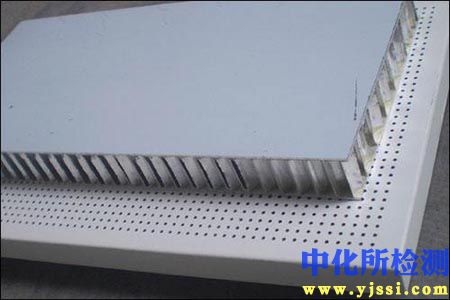

夾層結構是現代工程中廣泛應用的一種高性能輕量化設計。它通常由兩層相對薄而高強度的面板（蒙皮） 與中間一層輕質、較厚的芯材粘接而成。憑借其優異的重量比強度、重量比剛度、隔熱隔音降噪、能量吸收以及優異的外觀成型能力，夾層結構在航空航天（飛機機身、機翼、舵面）、軌道交通（高鐵車體、內飾板）、風力發電（風機葉片）、船舶（船體、甲板）、建筑幕墻及體育器材等領域扮演著至關重要的角色。

為何必須定期檢測？——夾層結構失效的沉重代價

夾層結構的性能高度依賴于面板與芯材之間牢固、連續的粘接，以及芯材自身的結構完整性。一旦這些關鍵要素受損，結構性能將嚴重退化：

1. 強度與剛度驟降： 脫粘意味著面板不再能得到芯材的有效支撐，承載能力急劇下降，面板易發生屈曲、撕裂；芯材損傷（如斷裂、壓潰）則直接削弱了其傳遞剪切載荷的核心功能。
2. 隱性威脅潛伏： 許多損傷（特別是內部的脫粘、芯材損傷、水分侵入）可能在結構表面完全不可見，卻會在意想不到的時刻引發災難性失效。
3. 后果不堪設想： 在航空航天、軌道交通等高安全要求領域，夾層結構的失效可能導致極其嚴重的安全事故、人員傷亡和巨額財產損失。

因此，針對夾層結構進行系統、科學、定期的無損檢測，是保障其服役安全、延長使用壽命、避免事故發生的核心防線。

關鍵節點：何時需要啟動檢測？

夾層結構的檢測貫穿其整個生命周期：

1. 制造與裝配階段：
   • 原材料驗收： 檢查芯材（蜂窩、泡沫、輕木等）是否存在缺陷（如蜂窩壓塌、節點脫開、裂紋、密度不均）。
   • 成型過程監控： 監測粘接質量（膠層均勻性、厚度、固化程度），發現面板褶皺、褶皺、氣孔，芯材移位或拼接不當等問題。
   • 成品終檢： 確認最終產品無內部缺陷（脫粘、分層、夾雜、貧膠/富膠區）、芯材損傷以及幾何尺寸或厚度是否符合要求。
2. 服役與維護階段：
   • 定期檢查： 按照預定大綱進行例行檢測，監控結構狀態變化，及時發現早期損傷。
   • 損傷后評估： 結構受到沖擊（如工具掉落、冰雹、飛石）、過載或其他意外事件后，必須立即檢測以評估損傷程度和修復必要性。
   • 修理后驗證： 任何修理工作完成后，必須對修理區域進行檢測，確認修理質量（如補片粘接情況、填充效果）。

技術工具箱：夾層結構檢測主流方法

依據檢測原理和應用場景，主要方法可分為以下幾類：

1. 基于聲學/振動的方法：
   • 敲擊檢測： 最傳統、最簡便的方法。使用硬質小錘或硬幣輕輕敲擊表面，依靠訓練有素的人員傾聽聲音變化（沉悶聲通常對應脫粘或積水區域）。優點：快速、成本低、無需耦合劑、對大面積區域初篩有效。缺點：主觀性強、受操作者經驗影響大、對深層或小缺陷靈敏度低、難以量化。
   • 超聲波檢測 (UT)：
     • 脈沖回波法： 發射聲波進入結構，接收來自缺陷（脫粘界面）或底面的回波。適用于較厚面板或多層結構定位缺陷深度。需要耦合劑。
     • 穿透傳輸法： 一發一收探頭置于結構兩側（或同側但穿透整個厚度）。接收信號的能量衰減程度反映粘接質量和芯材狀態。尤其擅長檢測脫粘和芯材整體損傷。通常需要接觸耦合或水浸耦合（噴水探頭）。自動化潛力大。
     • 導波檢測： 利用在面板中傳播的特定模式導波（如Lamb波）。對沿波傳播路徑上的粘接缺陷敏感，適合大范圍快速掃查。
     • 相控陣超聲 (PAUT)： 使用多晶片探頭，可電子聚焦和偏轉聲束，實現動態深度聚焦、不同角度掃查，大幅提升檢測靈活性、覆蓋率和成像能力。
     • 空氣耦合超聲 (ACU)： 使用特殊低頻探頭，無需耦合劑即可在空氣中激發和接收超聲波。解決了傳統UT需要耦合劑的問題，非常適合多孔芯材或現場不便耦合的情況。
2. 基于熱傳導的方法：
   • 紅外熱成像檢測 (IRT - 主動式)： 向結構表面施加可控熱激勵（閃光燈、熱風、超聲波等）。內部缺陷（脫粘、分層、積水）會阻礙熱流，導致其上方表面區域的溫度分布異常（熱點或冷點）。由紅外熱像儀捕獲并顯示為熱圖。優點：非接觸、大面積快速成像、直觀顯示缺陷形狀大小。缺點：受材料熱特性、表面發射率、環境溫度影響大，對深層小缺陷靈敏度有限，激勵方式需選擇得當。
3. 基于射線的方法：
   • X射線檢測： X射線穿透結構，不同密度區域吸收程度不同，在膠片或數字探測器上形成影像。對密度差異大的缺陷（如芯材壓塌、斷裂、蜂窩節點脫開、水分聚集、面板內的夾雜物）非常有效，提供直觀的內視圖。缺點：設備昂貴笨重、有輻射安全防護要求、對平面型缺陷（如平行于射線方向的脫粘）靈敏度不高、有時需使用密度增強劑（如滲透劑）顯示水分。
4. 其他方法：
   • 激光剪切散斑干涉： 利用激光干涉測量結構在微小載荷（熱、真空、振動）下的表面變形，識別變形異常區域（對應脫粘）。高靈敏度，非接觸全場測量，適合精細檢測。設備較精密，對環境振動敏感。
   • 微波檢測： 利用微波與材料（特別是含水的復合材料）的相互作用。對水分侵入、濕氣聚集高度敏感，也可檢測某些脫粘。可穿透非金屬介質，無需耦合。仍在發展中。

方法選擇的核心考量：沒有“萬能鑰匙”

選擇最合適的檢測方法需綜合評估：

• 檢測目標缺陷類型： 脫粘？芯材損傷？水分？夾雜？
• 結構特性： 面板厚度、材質、芯材類型？結構可達性（單面/雙面）？
• 檢測環境要求： 車間？外場？在線？
• 所需靈敏度與分辨率
• 檢測效率與成本
• 人員資質與設備可用性

實踐中，多種方法聯合使用（如先用敲擊或熱成像大面積快速篩查，再用超聲或射線對可疑區域精確定位和定量）往往是確保檢出率和可靠性的最佳策略。

：安全之本在于預防

夾層結構作為高性能應用的基石，其內部健康狀況直接決定著整體系統的安全與可靠。無損檢測技術是洞察其“內在”、識別潛在威脅的不可或缺的眼睛。從原材料把關到最終產品交付，從日常維護到損傷評估，科學嚴謹的檢測流程是預防失效、規避風險、保障生命財產安全的根本防線。深刻理解夾層結構的特點與失效模式，熟練掌握并合理應用多樣化的無損檢測方法，對于確保這些至關重要的復合材料結構長期、安全、高效地服役，具有無可替代的重大意義。持續推動檢測技術創新與智能化應用，將為夾層結構的安全運行提供更強大的技術支撐。
