電纜橋架系統檢測：保障安全運行的關鍵環節

引言：不可或缺的安全屏障

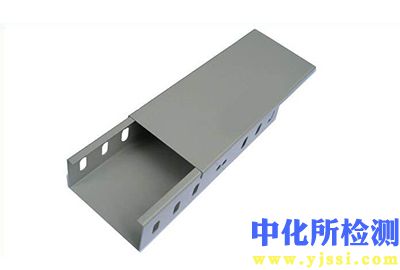

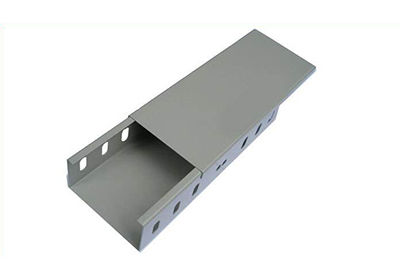

電纜橋架作為現代建筑與工業設施中承載、保護與管理電纜線路的核心基礎設施，其結構完整性、安裝穩固性及運行可靠性直接關乎電力供應的安全與穩定。定期、規范的檢測是預防電氣事故、火災風險及設備損壞的關鍵防線。本文將系統闡述電纜橋架檢測的核心內容、方法與規范要點。

一、 檢測的必要性與目標

• 保障人身與設備安全： 及時發現銹蝕、變形、松動、接地不良等隱患，防止觸電、短路、火災以及橋架坍塌等嚴重事故。
• 確保系統可靠性： 維護橋架的機械強度與電氣連續性，保證電纜線路長期穩定運行，減少非計劃停機。
• 延長使用壽命： 通過早期發現腐蝕、劣化等問題并干預，顯著延長橋架系統的服役周期，降低全生命周期成本。
• 符合法規標準要求： 滿足國家及行業相關安全規程、安裝規范對電纜橋架定期檢查與維護的強制性規定。

二、 核心檢測項目與內容

電纜橋架檢測是一項綜合性工作，需覆蓋以下關鍵方面：

• 1. 外觀與結構完整性檢測：

  • 目視檢查： 全面巡查橋架本體（直段、彎頭、三通等）、連接件、支架吊桿的外觀狀態。
  • 檢查要點： 是否存在明顯變形（凹陷、扭曲、彎曲）、機械損傷（劃痕、撞擊痕）、裂紋、孔洞。檢查鍍鋅層或涂層有無剝落、起泡、粉化或大面積銹蝕。觀察是否存在油污、化學物質污染或其他異物堆積。
  • 緊固件檢查： 確認所有連接螺栓、螺母、墊片、接地跨接線螺栓等是否齊全、緊固無松動。檢查彈簧墊圈是否有效。

• 2. 安裝質量與穩固性檢測：

  • 水平度與垂直度： 使用水平尺、線墜等工具檢查橋架安裝的直線度、水平度及垂直度是否符合設計或規范要求（通常要求偏差在允許范圍內）。
  • 支架/吊架檢查： 檢查支架、吊架的安裝位置、間距是否合規、牢固。檢查膨脹螺栓、吊桿、橫擔等承重部件有無松動、變形、銹蝕或承載力不足跡象。檢查固定點是否設置在承重結構上。
  • 伸縮節檢查： 如安裝有伸縮節，檢查其安裝位置是否正確，預留的伸縮間隙是否足夠，固定及活動部件是否完好靈活。
  • 穿越檢查： 檢查橋架穿越墻體、樓板處的防火封堵是否嚴密、有效、無脫落。

• 3. 防腐性能檢測：

  • 涂層狀況評估： 詳細檢查鍍鋅層（熱浸鍍鋅、電鍍鋅）或涂層（噴塑、油漆等）的厚度（使用涂層測厚儀抽樣測量）、均勻性、附著力（必要時進行劃格法測試）。重點排查涂層破損邊緣、焊縫、連接處等易腐蝕部位的狀況。
  • 銹蝕程度判定： 根據銹蝕面積、深度判定銹蝕等級（如輕微浮銹、中度銹蝕、嚴重銹蝕穿孔），評估對結構強度的影響。記錄銹蝕點位置。
  • 環境適應性檢查： 評估橋架所處環境的腐蝕性（如化工區、沿海高鹽霧、潮濕環境），檢查所選材質與涂層類型是否匹配環境要求。

• 4. 接地連續性檢測：

  • 連接可靠性： 檢查橋架各段之間、橋架與支架/吊架之間、橋架與接地干線之間的連接是否可靠、有效。重點檢查跨接線的完整性（無斷裂、腐蝕過度）和連接點的緊固、無銹蝕。
  • 導通性測試： 使用低電阻測試儀（歐姆表）測量橋架系統（從起點到終點，或分段）的接地連續性電阻。電阻值應符合相關規范要求（通常要求≤0.1Ω或設計文件規定值），確保形成可靠的電氣通路。

• 5. 荷載狀況與變形檢測：

  • 目視觀察： 檢查橋架是否存在明顯的下撓、側彎等變形跡象。
  • 電纜負載檢查： 觀察橋架內敷設的電纜數量、規格、重量是否超出橋架及其附件的額定荷載（查閱產品資料或設計文件）。
  • 間距檢查： 檢查多層橋架或橋架與管道、設備間的間距是否符合規范要求，確保散熱和操作空間。
  • 托臂/支架變形檢查： 檢查支撐橋架的托臂、支架是否有彎曲、扭曲等變形情況。

• 6. 防火與耐火性能檢查（如適用）：

  • 耐火橋架標識： 確認有防火要求區域的橋架是否采用經認證的耐火橋架，檢查其標識是否清晰。
  • 防火封堵復查： 再次檢查穿越防火分區處的封堵嚴密性。
  • 完整性檢查： 檢查耐火橋架本體是否有損壞其耐火完整性的缺口、裂縫或劣化點。（注：耐火性能的實驗室測試通常在產品認證階段完成，現場主要檢查安裝后的完整性）。

• 7. 標識與運行環境：

  • 標識檢查： 檢查橋架是否有必要的標識，如走向標識、防火標識、荷載等級標識等。
  • 環境評估： 觀察橋架周邊環境是否存在過熱源（蒸汽管、高溫設備）、滴水、嚴重粉塵、振動源等不利因素，評估其對電纜和橋架壽命的影響。

三、 常用檢測方法與工具

• 目視檢查： 最基本、最常用的方法，依靠檢測人員的經驗和觀察力。
• 手工檢查： 用手錘輕敲判斷銹蝕程度/空鼓，用手扳動檢查緊固件。
• 測量工具：
  • 卷尺/鋼尺：測量尺寸、間距、變形量。
  • 水平尺/線墜：檢查水平度、垂直度。
  • 涂層測厚儀：測量鍍鋅層或涂層厚度。
  • 游標卡尺：測量局部損傷深度等。
• 電氣測試儀器：
  • 低電阻測試儀（微歐表/接地電阻測試儀）：測量接地連續性電阻。
  • 萬用表：輔助檢查通路。
• 其他工具： 相機（記錄缺陷）、手電筒（照明）、記錄本或移動終端（記錄數據）。

四、 檢測流程與記錄

1. 前期準備： 明確檢測范圍、標準依據；查閱設計圖紙、施工記錄、歷史檢測報告；準備檢測工具、安全防護用品（安全帽、安全帶、絕緣手套等）；辦理必要的工作許可（如高空作業、進入限制區域）。
2. 現場檢測： 按照既定路線和檢查表，逐項進行檢查、測量、測試。清晰標記發現的缺陷位置。
3. 數據記錄： 即時、準確、詳細地記錄所有檢測數據、觀察現象、缺陷描述（位置、性質、程度、尺寸）、環境條件等。建議使用標準化的記錄表格。
4. 影像記錄： 對重要缺陷、典型安裝狀態、關鍵部位進行拍照或錄像留存。
5. 初步評估： 現場對發現的缺陷進行初步風險等級判定（如：危急、重大、一般）。
6. 整理分析： 匯總現場記錄和影像資料，對照相關標準規范，分析缺陷產生原因，評估其對橋架結構安全、電氣安全、防火性能的影響。
7. 編制報告： 形成正式的檢測報告，內容應包括：項目概況、檢測依據、檢測范圍與內容、檢測方法與工具、詳細檢測結果（列表或描述）、缺陷照片、評估分析、整改建議或、檢測人員與日期等。
8. 報告提交與溝通： 將檢測報告提交給管理責任方，并就發現的問題和整改建議進行必要溝通。

五、 常見問題與安全隱患

• 嚴重銹蝕穿孔： 導致結構強度下降，存在坍塌風險。
• 連接螺栓松動或缺失： 導致橋架段間連接不可靠，影響結構穩定性和接地連續性。
• 接地跨接線斷裂或未安裝： 喪失接地保護，無法泄放故障電流，增大觸電和火災風險。
• 明顯變形或下撓： 表明可能超載或支撐失效，存在垮塌隱患。
• 涂層大面積剝落、銹蝕： 防腐失效，加速腐蝕進程，縮短壽命。
• 支架/吊架松動、變形或銹蝕失效： 直接威脅橋架整體穩固性。
• 穿越防火分區封堵不嚴或脫落： 喪失防火分隔作用。
• 電纜嚴重過載敷設： 影響散熱，加速電纜老化，增加火災風險，也可能壓垮橋架。

六、 標準與規范依據

檢測工作應嚴格遵循現行有效的國家、行業及地方標準和規范，例如（具體引用最新版本）：

• GB 50217《電力工程電纜設計規范》
• GB 50303《建筑電氣工程施工質量驗收規范》
• JB/T 10216《電控配電用電纜橋架》（對材質、荷載、試驗等有要求）
• CECS 31《鋼制電纜橋架工程技術規程》
• GB/T 18226《公路交通工程鋼構件防腐技術條件》（對防腐有參考價值）
• 相關防火設計規范（如 GB 50016《建筑設計防火規范》）中對電纜敷設防火的要求。
• 項目設計文件、技術規格書。

：常態化、規范化的安全基石

電纜橋架并非一勞永逸的設施。其暴露在復雜的運行環境中，承受著機械應力、環境侵蝕及電氣風險的多重考驗。實施系統化、標準化、周期性的檢測，是預先識別潛在缺陷、評估安全狀態、制定精準維護策略的核心手段。嚴密的檢測流程、專業的判斷能力以及對規范的嚴格執行，共同構成了保障電纜橋架系統長期安全、可靠運行的堅實基礎。將電纜橋架檢測納入設施管理的常規計劃，是防范事故、優化資產管理的明智之選。
