晶圓良率守護者：探秘半導體制造的精密之眼

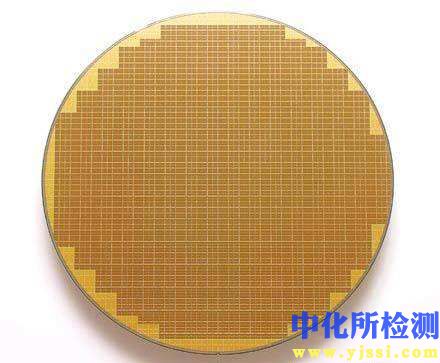

在微米乃至納米尺度上起舞的半導體制造，是人類精密制造的巔峰。晶圓，作為承載數以億計晶體管的基礎基板，其表面任何微小的缺陷——一粒微不足道的塵埃、一道肉眼不可見的微劃痕、或是一處極微小的材料異常——都可能像蝴蝶效應般導致最終的芯片失效。因此，晶圓檢測技術，如同在微觀世界布下的天羅地網，貫穿于芯片制造的每一個關鍵環節，成為保障芯片良率和性能的核心防線。

一、 貫穿全程的精密“體檢”

晶圓檢測并非單一環節，而是一套覆蓋制造全流程的系統性監控工程：

1. 前道制程檢測 (In-Line Metrology & Inspection):

   • 工藝監控 (Metrology): 在光刻、刻蝕、薄膜沉積等核心工序之后進行。主要測量關鍵尺寸 (Critical Dimension, CD)、薄膜厚度、套刻精度 (Overlay) 等參數。目標是確保每一步工藝都精確地達到設計規格，偏差超出閾值會觸發工藝調整或晶圓報廢。
   • 缺陷檢測 (Defect Inspection): 在關鍵工藝步驟后（尤其是光刻、化學機械拋光CMP、薄膜沉積后），利用光學或電子束技術快速掃描晶圓表面，識別顆粒污染、劃痕、橋連、開路、圖案缺失或冗余等各類物理缺陷 (Physical Defects)。目標是防止缺陷流入后續工序造成更大損失。

2. 后道檢測 (Final Inspection):

   • 晶圓允收測試 (Wafer Acceptance Test, WAT): 在晶圓完成所有前端制造工藝后、進入封裝之前進行。通過在晶圓切割道（Scribe Line）上專門設計的測試結構 (Test Structures) 進行電性能測試，評估晶體管特性、互連線電阻/電容、接觸電阻等核心電學參數。這是對晶圓整體工藝質量的最終電學驗證。
   • 最終外觀檢測: 利用高分辨率成像技術進行最后的表面缺陷復查。

二、 核心檢測技術與利器

為了應對不同缺陷類型和精度需求，晶圓廠裝備了多種尖端檢測“武器”：

1. 光學顯微檢測技術 (Optical Inspection):

   • 明場/暗場顯微術 (Brightfield/Darkfield Microscopy): 最廣泛應用的技術。明場檢測對圖案化缺陷敏感（如橋連、斷開）；暗場檢測對微小顆粒和表面紋理異常更敏感。利用光線反射或散射的特性差異成像。
   • 寬光譜/激光掃描顯微術 (Broadband / Laser Scanning Microscopy): 使用寬波段光源或激光進行高速掃描，結合高靈敏度探測器捕捉微弱信號。速度極快，非常適合量產環境中的在線缺陷檢測。
   • 優勢: 速度快、無接觸、成本相對較低、可覆蓋大面積檢測。
   • 局限: 分辨率受光學衍射極限限制（約半波長），難以可靠檢測遠小于光源波長的缺陷；對某些類型缺陷（如下層缺陷）敏感性不足。

2. 電子束檢測技術 (E-beam Inspection):

   • 掃描電子顯微鏡原理 (Scanning Electron Microscope, SEM): 利用聚焦的電子束掃描樣品表面，通過收集次級電子或背散射電子形成高分辨率圖像。
   • 應用場景:
     • 高分辨率缺陷復檢 (Review): 對光學檢測發現的潛在缺陷進行高倍率、高分辨率成像確認和分類。
     • 納米級缺陷檢測 (Voltage Contrast, VC): 獨特的電壓襯度成像技術，通過對電子束掃描時樣品表面電勢變化的敏感探測，能發現傳統光學方法難以識別的電性缺陷 (Electrical Defects)，如接觸孔未打開、柵氧擊穿點等，這對于齊全制程至關重要。
   • 優勢: 分辨率遠超光學（可達亞納米級），具有電壓襯度能力，能揭示電性失效。
   • 局限: 檢測速度遠慢于光學技術（“吞吐量”低）、設備昂貴、需要真空環境、對樣品可能有電荷積累影響（需電荷中和）。

三、 數據洪流與智能決策

晶圓檢測產生的數據量極其龐大且復雜，對數據分析能力提出了嚴峻挑戰：

• 海量圖像數據: 每片晶圓檢測可產生TB級別的圖像信息。
• 多維數據整合: 需要將來自光學、電子束、電性測試（WAT）甚至過程控制（APC）的數據進行關聯分析。
• 智能缺陷識別與分類 (ADC - Automatic Defect Classification)： 利用機器學習 (Machine Learning, ML) 和深度學習 (Deep Learning, DL) 算法，自動從海量圖像中識別缺陷并對其進行準確分類（如顆粒、劃痕、橋連等），大幅減少人工復查工作量并提高效率和一致性。
• 根源分析 (RCA - Root Cause Analysis)： 通過統計分析缺陷在晶圓上的空間分布模式（如呈環形、簇狀、隨機等），結合工藝步驟信息，快速定位缺陷產生的根源工藝設備或步驟，指導工程師進行工藝優化或設備維護。
• 預測性維護 (Predictive Maintenance)： 利用檢測數據趨勢預測設備可能出現的問題，提前進行維護，避免批次性良率損失。

四、 持續演進的挑戰與未來

隨著半導體工藝節點不斷微縮（5nm, 3nm及以下）和三維結構（如FinFET, GAA, 3D NAND, 齊全封裝）的普及，晶圓檢測面臨前所未有的嚴峻挑戰：

1. 尺寸極限挑戰: 需要檢測的缺陷尺寸越來越接近甚至小于光學衍射極限和電子束的空間電荷效應極限，對檢測工具的靈敏度和分辨率提出近乎苛刻的要求。
2. 三維結構挑戰: 復雜的多層堆疊結構使得缺陷可能隱藏于層間或深溝槽中，傳統表面檢測技術難以奏效，需要發展具有深度剖析能力的新型檢測技術（如齊全光學散射儀、高能電子束技術）。
3. 新材料挑戰: 新型High-K金屬柵、鈷/釕互聯材料、低k介質等的引入，其物理、化學和電學性質各異，對檢測信號的形成和解讀帶來新挑戰。
4. 吞吐量與成本的平衡: 雖然電子束技術分辨率高，但速度慢、成本高，難以滿足大規模量產需求。如何在保證所需檢測靈敏度和分辨率的前提下，大幅提升檢測速度（尤其是電子束檢測），是巨大的技術瓶頸。
5. 數據分析復雜度飆升: 更小的缺陷、更復雜的結構、更多的數據維度，使得缺陷識別、分類和根源分析的算法復雜性呈指數級增長，對人工智能算法的能力和算力提出更高要求。

未來趨勢:

• 多技術融合 (Hybrid Metrology/Inspection)： 結合不同檢測技術（如光學+電子束+X射線）的優勢，提供更全面、更精確的信息。
• 計算檢測 (Computational Inspection)： 利用強大的計算能力和齊全算法，從相對“模糊”的光學信號中解析出亞衍射極限的缺陷信息，或對電子束圖像進行更智能的分析。
• 原位/在線實時檢測 (In-situ/Real-time Monitoring)： 將傳感器集成到工藝設備內部，在工藝進行過程中實時監控關鍵參數或缺陷產生，實現更及時的控制。
• 人工智能的深度應用: AI將更深入地應用于檢測策略優化、異常檢測、預測性維護、良率預測等各個環節，驅動檢測從被動發現向主動預防轉變。

結語

晶圓檢測，是半導體制造鏈條上不可或缺的精密之眼與智慧大腦。它不僅關乎一片晶圓的命運，更是決定芯片性能、良率和最終產品成本效益的關鍵。面對摩爾定律延續帶來的日益艱巨的挑戰，晶圓檢測技術的持續創新與突破，融合光學、電子學、材料科學、計算科學和人工智能等多領域的尖端成果，將始終是推動半導體產業向前發展的堅實保障。在追求更小、更快、更強的芯片道路上，這雙洞察秋毫的“眼睛”將變得更加銳利和深邃。
