絲桿檢測：保障精密運動的核心技術

副標題：精準測量，可靠運行的基石

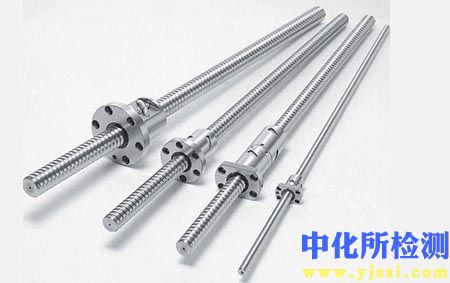

在現代精密機械、自動化設備、數控機床以及高端儀器儀表中，絲桿作為將旋轉運動轉化為精確直線運動的關鍵傳動元件，其性能和質量直接決定了設備的定位精度、重復精度、傳動效率及使用壽命。因此，對絲桿進行系統、嚴格的檢測，是確保設備整體性能和可靠性的關鍵環節。

一、絲桿檢測的核心意義與目標

絲桿檢測的根本目的在于驗證和確保其核心性能指標滿足設計要求和使用條件：

1. 精度保障： 測量絲桿的實際導程精度、累積誤差、位置精度等，確保其能達到設備所需的定位精度和重復定位精度。
2. 性能驗證： 評估絲桿的傳動效率、剛性、溫升特性、摩擦力矩及預壓狀態下的性能表現，確保運動平穩、高效、低能耗。
3. 壽命預測： 通過對材料硬度、表面質量、磨損狀況的檢測，結合使用工況，評估其耐磨性和預期使用壽命。
4. 故障預防： 早期發現制造缺陷（如裂紋、氣孔）或使用過程中的損傷（如磨損、變形、疲勞點蝕），避免設備運行中出現突發故障。
5. 質量控制： 作為制造過程和后道裝配的核心把關環節，確保出廠或裝機絲桿的品質符合相關標準和規范。

二、絲桿檢測的關鍵項目與技術方法

絲桿檢測是一個多維度、綜合性的過程，主要圍繞以下幾個方面展開：

1. 幾何精度檢測：

   • 導程（螺距）及累積誤差： 這是絲桿最核心的精度指標。通常使用激光干涉儀或高精度動態測量儀進行測量，可在動態旋轉狀態下精確測定實際導程與理論值的偏差以及在一定行程內的累積誤差。
   • 螺紋牙型精度：
     • 牙型半角： 使用投影儀或工具顯微鏡配合精密測角目鏡進行測量。
     • 牙頂寬/牙底寬： 可使用萬能工具顯微鏡或配備專用軟件的影像測量儀進行測量。
     • 中徑： 可采用三針測量法（適用于梯形、矩形螺紋）或使用螺紋千分尺（需注意適用性）進行間接測量，高精度要求時也可使用螺紋綜合測量儀或坐標測量機。
   • 軸頸尺寸與形位公差： 包括軸徑尺寸、圓度、圓柱度、與螺紋的同軸度（跳動）等，使用千分尺、圓度儀、跳動儀、三坐標測量機等進行測量。
   • 直線度： 對于長絲桿尤為重要，可使用激光準直儀、電子水平儀或橋板配合自準直儀進行測量。

2. 表面質量檢測：

   • 表面粗糙度： 螺紋牙側、牙頂、軸頸表面的粗糙度直接影響摩擦、磨損和潤滑。使用表面粗糙度儀（輪廓儀）進行測量，重點關注牙側的Ra值。
   • 表面缺陷： 檢查螺紋工作面、軸頸表面是否存在劃傷、碰傷、裂紋、氣孔、砂眼等缺陷。主要依靠目視檢查（必要時使用放大鏡）、滲透探傷或磁粉探傷（鋼鐵材質）進行。

3. 材料與力學性能檢測：

   • 硬度： 檢測絲桿關鍵部位（如螺紋牙側、軸頸）的硬度值（通常為洛氏硬度HRC），確保其耐磨性和強度。使用洛氏硬度計測量。
   • 金相組織分析（必要時）： 用于評估材料熱處理質量、晶粒度以及是否存在異常組織，通常在檢測異常或失效分析時進行。
   • 材料成分分析（必要時）： 用于驗證原材料成分是否符合標準。

4. 綜合性能與功能檢測：

   • 預壓扭矩/啟動力矩： 對于安裝有預壓螺母的滾珠絲桿，檢測其預壓狀態下的旋轉力矩或軸向啟動力矩，評估預壓是否合適以及摩擦力大小。使用扭矩測試儀配合專用工裝進行。
   • 傳動效率： 測量輸入扭矩與輸出推力的關系，計算傳動效率。需要在專業的試驗臺上進行。
   • 噪音與振動： 在特定轉速和負載下運行，評估其運行平穩性。
   • 溫升： 長期運行后測量關鍵部位的溫度變化，評估散熱和潤滑效果。

常用絲桿檢測方法對比概覽

三、檢測標準與規范的重要性

絲桿檢測必須依據統一、權威的標準進行，以確保檢測結果的可比性、可靠性和公正性。常用的國際和國家標準包括：

• ISO 3408: 滾珠絲杠副 術語和驗收條件（涵蓋精度等級、驗收測試方法）。
• JIS B 1191/1192: 日本工業標準，規定了滾珠絲杠的精度等級和測試方法。
• GB/T 17587: 中國國家標準，等同于ISO 3408。
• 其他相關標準： 如表面粗糙度標準（ISO 4287, GB/T 3505）、幾何公差標準（ISO 1101, GB/T 1182）、硬度測試標準等。

這些標準詳細規定了各項參數的定義、公差等級、檢測條件、檢測方法和驗收準則，是絲桿制造、檢驗和采購的重要依據。

四、檢測環境與人員素質要求

絲桿檢測，尤其是高精度檢測，對環境條件和檢測人員有嚴格要求：

• 恒溫環境： 精密測量通常在恒溫實驗室（如20±1°C或更高要求）中進行，以避免溫度變化引起的測量誤差。
• 清潔防震： 環境應清潔無塵，檢測設備基礎需穩定防震。
• 專業操作員： 檢測人員需經過專業培訓，熟練掌握檢測設備的操作、校準、維護保養，深刻理解相關標準和檢測原理，具備嚴謹細致的工作態度和判斷能力。

五、：精準檢測，驅動未來

絲桿作為精密傳動的心臟部件，其質量與性能的優劣，牽動著整個設備系統的神經。系統化、標準化的絲桿檢測，不僅是確保單件產品合格的必要手段，更是提升設備整體性能、延長使用壽命、降低故障風險、增強市場競爭力的核心保障。隨著高端制造和智能化的發展，絲桿的精度和性能要求將不斷提高，相應的檢測技術（如更高精度的在線檢測、智能化數據分析）也將持續演進，為精密機械的可靠運行和創新發展提供堅實的支撐。只有將嚴謹科學的檢測貫穿于絲桿制造、應用和維護的全生命周期，才能真正實現“精準傳動，驅動未來”的目標。
