焊接件檢測：保障結構完整與安全的關鍵防線

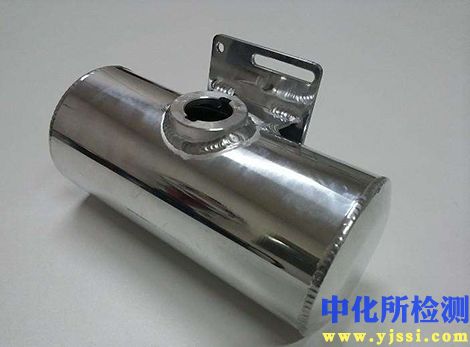

引言：焊接質量的核心地位

焊接作為現代工業制造的核心工藝，廣泛應用于航空航天、船舶制造、能源裝備、橋梁建筑等關鍵領域。焊接接頭的質量直接決定了整體結構的安全性、可靠性和使用壽命。因此，建立科學、嚴謹、高效的焊接件檢測體系，是確保產品質量、預防失效事故、提升經濟效益不可或缺的關鍵環節。

一、 焊接缺陷：潛在的失效源頭

焊接過程受材料特性、工藝參數、操作技能及環境因素等多重影響，易產生各類內部或表面缺陷。這些缺陷是結構承載能力的薄弱環節，可能導致災難性后果。主要缺陷類型包括：

1. 氣孔： 熔池中氣體未及時逸出形成孔洞，降低有效承載面積和致密性。
2. 夾渣： 焊道中殘留熔渣或氧化物等非金屬夾雜物，割裂金屬連續性。
3. 未熔合： 焊縫金屬與母材或焊道金屬之間未完全熔合，形成界面縫隙。
4. 未焊透： 接頭根部未能完全熔透，存在未熔合區域。
5. 裂紋： 危害性最大的缺陷，包括熱裂紋、冷裂紋、再熱裂紋等，具有尖銳缺口和高擴展性。
6. 咬邊： 焊縫邊緣母材被電弧熔化后未得到充分填充而形成的凹陷溝槽，造成應力集中。
7. 焊瘤與飛濺： 影響外觀，也可能掩蓋潛在缺陷或造成應力集中。
8. 形狀缺陷： 如余高過大、焊縫尺寸不足、角焊縫焊腳不對稱等，影響結構強度和應力分布。

二、 焊接件檢測方法：多維度探查隱患

根據檢測原理、實施位置及對工件的損傷性，焊接件檢測方法主要分為兩大類：

（一）非破壞性檢測

在不損傷或不影響被檢對象使用性能的前提下，探查其表面或內部缺陷。

1. 目視檢測： 最基礎、最廣泛應用的方法。通過肉眼或借助放大鏡、內窺鏡、焊縫量規等工具，檢查焊縫外觀成形、表面缺陷（如咬邊、焊瘤、裂紋、表面氣孔）、清潔度、尺寸等。快速、低成本，但對內部缺陷無能為力。
2. 滲透檢測： 適用于檢測非多孔性材料（如金屬、陶瓷、塑料）的表面開口缺陷（裂紋、氣孔、未熔合等）。利用毛細作用使?jié)B透液滲入缺陷，清洗后顯像劑使缺陷痕跡顯現。操作簡便，靈敏度高。
3. 磁粉檢測： 適用于鐵磁性材料表面及近表面缺陷檢測。工件磁化后，缺陷處產生漏磁場吸附磁粉形成磁痕。對表面裂紋、折疊等線狀缺陷靈敏度高。
4. 渦流檢測： 利用電磁感應原理檢測導電材料表面及近表面缺陷。探頭線圈產生交變磁場在工件中感應渦流，缺陷干擾渦流分布從而影響探頭阻抗。常用于管材、棒材焊縫檢測。
5. 射線檢測： 利用X射線或γ射線穿透工件，不同部位對射線的吸收衰減不同，在膠片或數字探測器上形成影像，直觀顯示內部缺陷（氣孔、夾渣、未焊透等）的形狀、大小和分布。對體積型缺陷敏感，可永久記錄。
6. 超聲波檢測： 利用高頻聲波在材料中傳播及在缺陷界面反射的特性進行檢測。探頭發射超聲波，接收回波信號分析判斷內部缺陷的位置、大小和性質。對面積型缺陷（裂紋、未熔合）敏感，可精確定量，適用于厚壁工件，但操作者需經驗豐富。
7. 聲發射檢測： 動態監測方法。當材料內部因缺陷擴展或結構變形釋放應變能而產生瞬態彈性波（聲發射信號），通過傳感器接收分析，評估結構完整性和活性缺陷。常用于壓力容器、管道的在線監測和結構完整性評價。
8. 相控陣超聲檢測： 超聲檢測的齊全形式。使用多晶片探頭陣列，通過電子控制各晶片的發射/接收延時實現聲束的偏轉、聚焦和掃查，生成實時動態圖像，檢測效率高，結果更直觀。
9. TOFD檢測： 利用衍射波時間差對缺陷進行定量。一對探頭（一發一收）跨焊縫放置，主要接收缺陷端部產生的衍射波信號，對缺陷自身高度測量精度高，常用于焊縫根部缺陷檢測。

（二）破壞性檢測

通過從焊接接頭或結構上截取試樣，進行力學性能或金相組織檢驗，以評估其整體性能。通常在工藝評定、新產品試制或抽樣檢驗時進行。

1. 力學性能試驗：
   • 拉伸試驗： 測定焊縫金屬或焊接接頭的抗拉強度、屈服強度、延伸率等。
   • 彎曲試驗： 評估接頭塑性變形能力和表面質量（如面彎、背彎、側彎），檢查是否存在表面開口缺陷。
   • 沖擊試驗： 測定焊縫及熱影響區在沖擊載荷下的韌性（如夏比V型缺口沖擊試驗）。
   • 硬度試驗： 測量焊縫、熱影響區及母材的硬度分布，評估組織差異和淬硬傾向。
2. 金相檢驗：
   • 對焊接接頭橫截面進行磨制、拋光、腐蝕，在顯微鏡下觀察焊縫金屬、熔合區、熱影響區的顯微組織、晶粒度、夾雜物分布，判斷是否存在微觀缺陷（如微裂紋、組織不良等），并分析焊接熱過程的影響。
3. 化學分析： 測定焊縫金屬的化學成分，確保符合要求。
4. 腐蝕試驗： 評估焊接接頭在特定環境下的耐腐蝕性能。

三、 檢測方法的選擇與質量控制

• 選擇依據： 應根據被檢工件的材料、結構形式、厚度、制造標準、預期服役條件、缺陷類型、檢測成本效率等因素，科學選擇一種或多種方法組合。例如：
  • 薄板對接焊縫：目視+滲透/磁粉（表面）+ 超聲/射線（內部）。
  • 厚壁壓力容器縱環縫：目視+超聲（TOFD/相控陣為主）+射線（抽查）。
  • 重要承力結構的角焊縫：目視+磁粉/滲透+超聲。
  • 管道環焊縫：超聲（相控陣/TOFD）+射線。
• 質量控制關鍵點：
  • 標準依據： 嚴格執行相關國家、行業或國際標準（如ISO、ASME、AWS、EN等）及技術規范要求。
  • 人員資質： 檢測人員需經專業培訓并取得相應資格認證（如ISO 9712, ASNT SNT-TC-1A, EN ISO 9712）。
  • 設備校準： 定期對檢測設備（射線機、超聲儀、磁粉探傷機等）和輔助工具進行校準和檢定。
  • 工藝規程： 制定并執行詳細的檢測工藝規程（WPS），明確檢測方法、參數、步驟、驗收標準。
  • 記錄與追溯： 完整、準確地記錄檢測過程、結果（包括圖像、數據、報告），確保可追溯性。
  • 驗收準則： 依據標準或合同規定，明確各類缺陷的尺寸、數量、位置等驗收/拒收判據。

四、 發展趨勢與未來挑戰

• 智能化與自動化： 機器人輔助檢測、自動化掃查系統、基于人工智能（AI）和深度學習的缺陷自動識別與分類技術快速發展，提高檢測效率、一致性，減少人為因素影響。
• 數字化與可視化： 射線實時成像（DR）、計算機斷層掃描（CT）、相控陣超聲和TOFD的3D成像技術，提供更直觀、全面的缺陷信息。
• 多技術融合： 將多種無損檢測方法（如超聲+射線，渦流+超聲）或無損檢測與狀態監測技術融合，實現更全面、準確的評估。
• 在線與在役檢測： 發展適用于高溫、高壓、輻射等惡劣環境下的在線監測技術，以及結構健康監測（SHM）系統，實現重要裝備的全壽命周期監測。
• 新材料與新工藝檢測： 針對復合材料焊接、異種金屬焊接、增材制造（3D打?。┑刃屡d工藝，開發相適應的檢測方法和標準。
• 挑戰： 復雜幾何形狀工件的檢測、微小缺陷的高靈敏度檢出、缺陷的精確量化與危害性評估、檢測數據的有效管理與利用等仍是持續面臨的挑戰。

結語：構筑安全的基石

焊接件檢測是連接設計與制造、貫穿產品全生命周期的質量保障核心。從基礎的外觀檢查到尖端的智能識別，每一種檢測方法都在為揭示潛在隱患、守護結構安全貢獻著獨特力量。面對日益復雜的應用場景和不斷提升的質量要求，持續推動檢測技術創新、完善標準體系、提升人員素質，是確保焊接結構安全可靠運行、支撐現代工業高質量發展的永恒課題。只有筑牢這道堅實的檢測防線，才能真正實現“焊”衛安全的目標。
