鉆頭檢測全流程指南：提升加工效率與精度保障

引言：鉆頭狀態的關鍵性

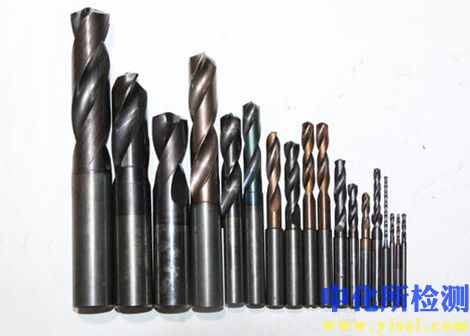

在金屬切削加工領域，鉆頭作為最基礎、最高頻使用的刀具之一，其性能狀態直接影響著生產效率、加工精度、工件表面質量及加工成本。一枚磨損嚴重或存在缺陷的鉆頭，輕則導致孔徑偏差、孔壁粗糙，重則引發斷刀、損壞工件甚至設備事故。因此，建立科學、系統、高效的鉆頭檢測流程，是保障生產順利進行、實現降本增效的關鍵環節。

一、 鉆頭磨損的主要形態與成因

鉆頭在使用過程中，其切削部分會承受高溫、高壓、劇烈摩擦等復雜作用力，導致多種形式的磨損：

1. 后刀面磨損：

   • 表現： 切削刃后方的刀面（后刀面）出現磨痕、磨平區域，這是最常見的磨損形式。
   • 成因： 切屑與后刀面之間的摩擦磨損，尤其在鉆削硬材料或加工硬化材料時更為顯著。
   • 影響： 導致切削力增大，鉆孔溫度升高，孔壁質量變差，尺寸精度下降。

2. 刃口磨損（月牙洼磨損）：

   • 表現： 切削刃靠近前刀面處出現類似月牙形狀的凹坑。
   • 成因： 高溫高壓下，切屑與前刀面發生劇烈摩擦并伴隨擴散作用。
   • 影響： 削弱刃口強度，容易引起崩刃或斷裂，影響切屑排出。

3. 粘結磨損：

   • 表現： 在鉆尖或刃口處粘附有被加工材料的微小顆粒。
   • 成因： 切削過程中高溫高壓導致鉆頭材料與被加工材料發生局部粘結，隨后又被撕裂帶走。
   • 影響： 改變鉆頭幾何形狀，加劇摩擦，導致切削不穩定。

4. 崩刃與裂紋：

   • 表現： 切削刃出現小缺口、崩裂或在鉆體上（特別是刃帶、排屑槽根部）出現細微裂紋。
   • 成因： 沖擊載荷過大、材料內部缺陷、刃口過于鋒利缺乏倒棱、過度磨損后強度不足。
   • 影響： 極易導致鉆頭突然斷裂，嚴重威脅加工安全。

5. 刃帶磨損：

   • 表現： 鉆頭外緣的導向棱邊（刃帶）出現磨損，寬度減小或表面劃傷。
   • 成因： 與孔壁摩擦磨損。
   • 影響： 降低鉆孔的導向性和穩定性，導致孔徑擴大和孔直線度變差。

二、 核心檢測方法與實用技術

一套完整的鉆頭檢測體系應結合多種手段，從宏觀到微觀，從定性到定量：

1. 宏觀目視檢查：

   • 方法： 在充足光照下，借助放大鏡（如5-10倍）或低倍顯微鏡，仔細觀察鉆尖、主切削刃、橫刃、刃帶、排屑槽表面。
   • 檢查要點：
     • 是否存在明顯的崩刃、缺口或裂紋？
     • 后刀面磨損帶是否均勻？寬度是否超限？
     • 刃口是否出現月牙洼磨損？
     • 排屑槽是否光滑，有無積屑瘤或嚴重劃痕？
     • 鉆尖對稱性是否良好？
   • 優勢： 快速、簡便、成本低，可發現明顯缺陷。
   • 局限： 對微小磨損、精確尺寸判斷能力有限。

2. 尺寸與幾何精度測量：

   • 核心參數：
     • 鉆頭直徑： 使用外徑千分尺或光學測量儀測量鉆頭外圓直徑（尤其關注刃帶處）。
     • 鉆尖角： 使用鉆尖角度規或萬能工具顯微鏡測量兩個主切削刃之間的夾角。
     • 后角： 使用角度規或專用后角測量儀測量后刀面與基面之間的角度。
     • 橫刃斜角/長度： 測量橫刃的傾斜角度和實際長度。
     • 跳動： 在偏擺儀上檢查鉆頭柄部及切削部分的徑向跳動。
   • 工具： 千分尺、卡尺、角度規、萬能工具顯微鏡、投影儀、三坐標測量機（CMM）。
   • 目的： 確保鉆頭幾何形狀符合加工要求，磨損后尺寸變化在允許范圍內。

3. 微觀磨損分析：

   • 方法： 使用體視顯微鏡（20-50倍）或更高倍數的金相顯微鏡/掃描電子顯微鏡（SEM）。
   • 檢查要點：
     • 觀察磨損區域（后刀面、刃口）的微觀形貌，區分磨損機制（磨粒磨損、粘結磨損、擴散磨損等）。
     • 精確測量后刀面磨損帶寬度（VB值）。
     • 觀察刃口崩刃、微裂紋的深度和走向。
     • 分析涂層鉆頭的涂層剝落情況。
   • 優勢： 提供磨損本質和程度的詳細信息，用于深入研究失效原因和優化刀具材料/涂層。

4. 性能參數監測（間接檢測）：

   • 方法： 在鉆削加工過程中，實時監測切削力、扭矩、振動、主軸功率、聲發射信號等參數。
   • 原理： 鉆頭磨損會導致切削力、扭矩增大，振動加劇，功率消耗上升。
   • 應用： 結合信號處理算法，可用于在線實時監測鉆頭磨損狀態，預測剩余壽命，實現預測性維護。

三、 鉆頭磨損判定標準與更換依據

判斷鉆頭是否需要更換或重磨，需要依據檢測結果和實際加工要求制定標準：

1. 基于后刀面磨損寬度（VB）：

   • 這是最常用的量化指標。不同鉆頭類型、加工材料、加工精度要求下，允許的最大VB值不同。
   • 通用參考：
     • 粗加工（對尺寸精度要求不高）：VB max ≈ 0.3 - 0.6 mm。
     • 精加工（要求較高尺寸精度、表面質量）：VB max ≈ 0.1 - 0.3 mm。
     • 硬質合金鉆頭、涂層鉆頭通常允許比高速鋼鉆頭更大的VB值。
   • 需注意： VB值應沿切削刃測量多個點，取最大值或平均值。

2. 基于加工質量：

   • 當鉆孔尺寸持續超差（孔徑過大或過小）。
   • 孔壁表面粗糙度明顯變差，出現振紋、撕裂等。
   • 孔的直線度、位置度無法滿足要求。
   • 切屑形狀顏色異常（如變藍、變紫，表明溫度過高），排屑不暢。

3. 基于鉆頭形態：

   • 出現肉眼可見的崩刃、裂紋（無論大小）。
   • 鉆尖嚴重不對稱。
   • 刃帶嚴重磨損缺失。
   • 涂層大面積剝落。

4. 基于加工參數變化：

   • 在相同加工條件下，切削力、扭矩、功率消耗顯著增大（如增加15%-30%）。
   • 加工過程中振動噪音異常增大。
   • 頻繁出現“吱吱”的嘯叫聲。

四、 建立規范化的檢測與維護流程

為了確保鉆頭檢測的有效性和一致性，應建立標準操作流程：

1. 制定檢測規程： 明確不同鉆頭類型（材質、涂層、尺寸、用途）的檢測項目、方法、工具、判定標準和檢測周期（按加工時間或鉆孔數量）。
2. 設定檢測點： 在生產線設置專門的刀具檢測站或利用加工中心的刀具交換位置進行自動/半自動檢測。
3. 人員培訓： 對操作人員或專職檢測員進行培訓，確保其掌握正確的檢測方法和判定標準。
4. 記錄與追蹤： 建立鉆頭檢測數據庫，記錄每支鉆頭的使用歷史、檢測結果、重磨次數、壽命等信息，實現刀具全生命周期管理。
5. 與修磨聯動： 將檢測結果作為鉆頭是否需要重磨以及如何重磨的依據。重磨后必須重新檢測合格方可投入使用。
6. 持續優化： 定期分析檢測數據，結合加工質量和刀具消耗成本，優化磨損判定標準、切削參數和刀具選型。

結語：精于檢測，勝于更換
鉆頭檢測并非簡單的“能用與否”的判斷，而是貫穿刀具管理全鏈條的核心技術活動。通過科學嚴謹的檢測手段，準確評估鉆頭狀態，不僅能有效避免因鉆頭失效導致的質量事故和停機損失，更能為優化加工工藝、延長刀具壽命、降低綜合生產成本提供堅實的數據支撐。將鉆頭檢測作為一項常態化、標準化的工作，是實現高效、精密、智能制造的必然要求。
