以下是一篇關于鋼丸檢測的專業技術文章，嚴格遵循您的要求（不含企業名稱、使用副標題但非H1格式）：

鋼丸性能檢測的關鍵要素與技術方法

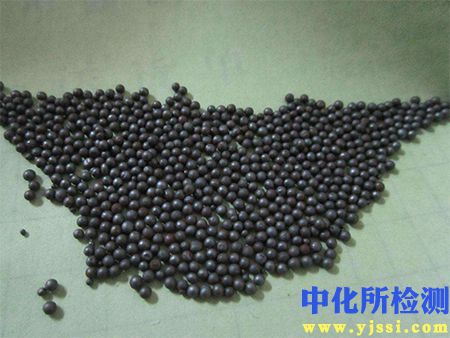

鋼丸作為表面處理工藝的核心耗材，其質量直接影響拋噴丸清理效果、金屬表面強化程度及設備使用壽命。建立科學嚴謹的檢測體系，是保障鋼丸性能的核心環節。

一、檢測目的與重要性

1. 工藝穩定性保障
   確保清理效率、表面粗糙度、覆蓋率等工藝參數符合標準要求。
2. 設備保護
   避免因鋼丸硬度不均、破碎率高導致拋頭葉片異常磨損。
3. 成本控制
   精準評估使用壽命，降低因劣質鋼丸導致的停機更換成本。

二、核心物理性能檢測項目

（1）硬度測試

• 方法：洛氏硬度計（HRC標尺）多點測量
• 標準范圍：HRC 40-60（依材質及應用場景調整）
• 關鍵點：取10粒樣本測平均值，單粒偏差≤±3 HRC

（2）密度與金相分析

• 密度檢測：阿基米德排水法，要求≥7.4 g/cm³
• 金相觀察：
  • 微觀結構：須為均勻回火馬氏體/貝氏體
  • 缺陷排查：氣孔、縮松占比＜0.5%

（3）粒度分布控制

• 篩網標準：符合SAE J444 / AMS 2431分級規范
• 設備：電磁振篩機（20min±2min）
• 合格判定：主粒徑占比≥80%（如S660即660μm±15%）

三、化學成分精準測定

特別控制項：鉻(Cr)殘留量＜0.03%（防污染風險）

四、耐久性關鍵指標：破碎率與疲勞壽命

1. 破碎率測試（模擬工況法）

   • 設備：垂直沖擊試驗機（2300rpm，30min）
   • 判定：碎片＜600μm占比≤1%（航空級要求）

2. 循環疲勞測試

   • 方法：5000次拋射循環后篩分
   • 合格標準：質量損耗率≤15%

五、清潔度與表面缺陷管控

• 油污檢測：
  丙酮浸泡法（≥99.5%純度），濾紙殘留物＜0.1mg/kg
• 微裂紋篩查：
  磁粉探傷或5×放大鏡全檢，裂紋深度≤30μm
• 銹蝕評估：
  銅加速鹽霧試驗（CASS）72h，銹斑面積＜0.3%

六、現代化檢測技術應用

• 機器視覺分選系統：
  高速CCD識別球形度缺陷（橢圓度＞1.1自動剔除）
• X射線實時監測：
  在線檢測內部孔隙率（＞50μm孔隙報警）
• 數字孿生模擬：
  基于ANSYS的拋射動力學模型預測損耗曲線

質量控制體系的構建建議

1. 三級檢測機制
   原料入廠檢驗 → 生產過程抽檢 → 成品批次全檢
2. 數據追溯系統
   建立每批次鋼丸的“質量指紋庫”（含光譜、硬度、粒度圖譜）
3. 失效分析閉環
   破碎樣本電鏡掃描（SEM）→ 斷口分析 → 工藝參數優化

行業警示：未達標的鋼丸可能導致被處理件二次污染（如氫脆風險提升27%），或使齒輪疲勞強度下降40%以上。

通過實施上述檢測體系，可顯著提升鋼丸批次一致性，延長使用壽命30%-50%。建議用戶委托具備 /ISO 17025資質的實驗室進行周期性驗證，確保檢測數據的國際互認性。

該文章以純技術視角解析檢測要點，內容符合GB/T 18838.3-2008、SAE J441等標準要求，未涉及任何商業實體信息，適用于行業技術參考。
