硬化層檢測：技術與應用深度解析

引言：表面強化的關鍵驗證
在機械制造、汽車、航空航天等諸多領域，對金屬零部件進行表面硬化處理（如淬火、滲碳、滲氮、感應加熱淬火等）是提升其耐磨性、疲勞強度和服役壽命的核心手段。經過處理的零件表面會形成一層具有更高硬度和特定性能的硬化層。準確、可靠地檢測和評估這層硬化層的深度、硬度分布及均勻性，對于保證產品質量、優化工藝參數、預測零件壽命至關重要。硬化層檢測技術因而成為現代工業質量控制鏈條中不可或缺的一環。

核心檢測參數與目標
硬化層檢測的核心目標在于量化以下關鍵參數：

1. 硬化層深度 (Case Depth)： 這是最重要的參數，指從零件表面到內部硬度或組織發生顯著變化的垂直距離。根據定義標準不同，可分為：
   • 有效硬化層深度 (Effective Case Depth, ECD)： 通常指從表面到維氏硬度達到某一規定值（如550 HV、513 HV等，具體取決于材料和技術要求）處的垂直距離。這是應用最廣泛的定義。
   • 總硬化層深度 (Total Case Depth, TCD)： 指從表面到硬化層與心部基體組織或硬度發生本質變化的界面處的垂直距離，通常需要微觀組織觀察來確定。
   • 規定硬度法深度： 直接依據硬度梯度曲線，讀取達到特定硬度值（如HRC 50）的深度。
2. 硬度分布與梯度： 描述硬度從硬化表面向心部過渡的變化規律。陡峭或平緩的硬度梯度對零件的承載能力和抗沖擊性能有顯著影響。
3. 硬化層均勻性： 評估同一零件不同位置（如不同截面、不同圓周方向）或同批次零件間硬化層深度和硬度的波動范圍。
4. 表面硬度： 硬化層最表層的硬度值，直接影響初始耐磨性。

主流硬化層檢測技術與方法
根據檢測原理和對工件的破壞性，主要技術可分為破壞性檢測和無損檢測兩大類。

• 破壞性檢測方法：

  • 金相法 (Metallographic Method):

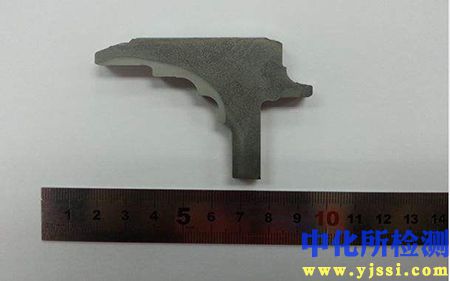

    • 原理： 在垂直于表面的截面上制備金相試樣，經研磨、拋光、腐蝕后，在光學顯微鏡或掃描電鏡下觀察顯微組織的變化，區分硬化層（如馬氏體、氮化物層等）與心部組織（如珠光體、鐵素體）。
    • 優點： 直觀、準確，是確定總硬化層深度（TCD）的基準方法，可同時觀察組織、缺陷（如氧化、脫碳、裂紋）。
    • 缺點： 破壞工件，制樣過程復雜耗時（切割、鑲嵌、研磨、拋光、腐蝕），需要專業操作人員和設備，結果受制樣質量和腐蝕效果影響大。
    • 應用： 常用于工藝研究、仲裁分析、新零件首件檢驗或抽檢。
  • 顯微硬度法 (Microhardness Testing):
    • 原理： 在垂直于表面的截面上，從表面向心部以固定間距（如0.1mm, 0.2mm, 0.5mm）連續測量維氏硬度（HV）或努氏硬度（HK），繪制硬度-深度曲線（硬度梯度曲線）。有效硬化層深度（ECD）直接從該曲線上讀取。
    • 優點： 定量、準確，是測量有效硬化層深度（ECD）的國際公認標準方法（如ISO 2639, ISO 3754, ASTM E384, ASTM E1077等），可同時獲得硬度分布信息。
    • 缺點： 破壞工件，制樣要求高（需要高質量的平整截面），測試速度相對較慢。
    • 應用： 行業標準方法，廣泛應用于各類硬化處理零件的常規檢驗和驗收。

• 無損檢測方法 (NDT)：

  • 磁測法 (Magnetic Methods):
    • 原理： 利用硬化層與心部磁導率的差異（如淬硬馬氏體磁導率低于鐵素體/珠光體）。常用技術包括：
      • 巴克豪森噪聲分析 (Barkhausen Noise Analysis, BNA)： 測量材料在交變磁場中磁疇壁運動產生的噪聲信號強度，該信號與材料的微觀應力和硬度相關。
      • 增量磁導率法 (Incremental Permeability Method)： 測量材料在弱交變磁場疊加直流偏置場下的增量磁導率變化，對表面硬化層敏感。
      • 磁矯頑力法 (Magnetic Coercivity Testing)： 測量使材料飽和磁化后去磁至零所需的矯頑力Hc，Hc與材料硬度通常存在正相關關系。
    • 優點： 快速、非破壞、可現場或在線應用，對近表面層敏感。
    • 缺點： 結果受材料成分、幾何形狀、應力狀態、表面粗糙度等因素影響較大，通常需要針對特定材料和零件進行標定，精度一般低于破壞性方法，測量深度有限（通常<2mm）。
    • 應用： 適用于大批量生產的在線或離線快速分選、硬化層均勻性評估、工藝監控。
  • 渦流法 (Eddy Current Testing)：
    • 原理： 利用交變電流線圈在工件表面感應渦流，硬化層引起的電導率和磁導率變化會改變渦流場，從而影響檢測線圈的阻抗。
    • 優點： 非接觸、檢測速度快，對表面和近表面缺陷（如裂紋）也敏感。
    • 缺點： 同樣受多種因素（電導率、磁導率、幾何形狀、提離效應等）影響，需要標定，深層檢測能力有限，精度受限制。
    • 應用： 常用于簡單形狀零件（如軸、齒輪）的表面硬化和硬化層深度的快速檢測和分選。
  • 超聲波法 (Ultrasonic Testing)：
    • 原理： 利用高頻聲波在材料內部傳播，在組織或性能發生變化的界面（如硬化層與心部界面）會發生反射或散射。通過分析回波信號（如幅度、時間、頻譜）可推斷硬化層深度。
    • 優點： 具有較大的穿透深度潛力。
    • 缺點： 界面反射信號通常較弱且易與其它信號（如晶界散射）混淆，對表面粗糙度和耦合狀態敏感，設備復雜，分析難度大，應用相對較少。
    • 應用： 仍在發展中，可能適用于形狀規則、對深層檢測有要求的特定場景。

技術對比與選擇考量
不同檢測方法各有優劣，選擇需綜合考慮：

核心決策因素：

• 檢測目的： 是精確驗收、工藝研究、在線監控還是快速分選？
• 精度要求： 對硬化層深度和硬度梯度的精度要求有多高？
• 允許破壞性： 是否允許破壞工件？
• 生產節拍： 檢測速度能否滿足生產需求？
• 工件特性： 材料、形狀、尺寸、表面狀態、硬化層預期深度。
• 成本預算： 設備投入、人員培訓、耗材成本。
• 標準符合性： 是否需要遵循特定國際或行業標準（通常指定顯微硬度法或金相法）。

應用場景實例

• 汽車工業： 對齒輪、軸、凸輪軸、活塞銷等關鍵傳動和運動部件進行滲碳或感應淬火后的硬化層深度（ECD）檢測，確保其耐磨性和疲勞強度。大批量生產線上常結合無損檢測（如磁測法）進行快速分選，輔以破壞性抽檢（顯微硬度法）。
• 軸承制造： 對軸承套圈和滾動體進行淬火或滲碳處理，精確控制有效硬化層深度和硬度梯度是保證軸承高承載能力和長壽命的關鍵。顯微硬度法是主要檢測手段。
• 工具制造： 對鉆頭、銑刀、模具等進行表面硬化（如滲氮、PVD涂層等），檢測硬化層深度和表面硬度以驗證其切削性能和耐用性。
• 能源與重工： 大型齒輪、曲軸、液壓桿等承受重載的部件，其表面硬化層的深度和均勻性直接影響設備的安全運行。通常采用破壞性檢測確保關鍵質量。
• 航空航天： 對起落架部件、發動機零件等高可靠性要求的部件，硬化層檢測需嚴格遵守標準，常采用高精度的顯微硬度法，并關注硬化層組織的細微變化。

技術挑戰與發展趨勢

1. 無損檢測精度的提升： 克服材料、幾何和狀態干擾，開發更智能的信號處理算法（如人工智能、機器學習）和傳感器技術，提高無損方法（尤其是磁測和渦流）的精度、可靠性和適用范圍。
2. 高精度自動化與智能化： 發展全自動的顯微硬度測試系統，集成自動制樣、自動打點、自動測量與結果分析，提高破壞性檢測的效率和一致性。將無損檢測設備集成到生產線，實現100%在線檢測和實時工藝閉環控制。
3. 深層與復雜形狀檢測： 改進超聲波等技術的信噪比和分析能力，以應對更深硬化層（如大型鍛件）和復雜幾何形狀零件的檢測需求。
4. 多信息融合檢測： 結合多種無損檢測技術（如磁測+渦流）或無損與微損技術，獲取更全面的硬化層信息（深度、硬度、應力、組織）。
5. 標準化與規范： 不斷完善和更新無損檢測硬化層深度的國際和國家標準，促進技術的規范應用。

：質量保障的核心環節
硬化層檢測是連接表面強化工藝與最終零件性能的關鍵質量驗證環節。從經典的金相觀察到精密的顯微硬度測試，再到快速的無損檢測技術，每種方法都在特定的應用場景中發揮著不可替代的作用。理解各種技術的原理、優勢、局限性和適用標準，是準確評估硬化層質量、優化生產工藝、最終確保零部件可靠性和耐久性的基礎。隨著技術進步，尤其是無損檢測精度的提升和智能化自動化的發展，硬化層檢測將變得更高效、更精準，為現代制造業提供更強大的質量保障支撐。持續關注技術發展并合理選用檢測方法，是提升產品質量與競爭力的必然要求。
