斷裂韌性的關鍵標尺：裂縫尖端開口位移（CTOD）測試詳解

導語： 在關乎結構安全的關鍵領域，準確評估材料抵抗脆性斷裂的能力至關重要。裂縫尖端開口位移（CTOD）測試作為一種直接、有效的實驗手段，為工程師和研究人員提供了量化材料斷裂韌性的核心數據。

一、 CTOD：概念與核心意義

• 基本定義： 裂縫尖端開口位移（Crack Tip Opening Displacement, CTOD），通常記為δ，是指在斷裂力學測試中，施加載荷后，原始尖銳裂縫尖端處由于塑性變形導致的兩裂縫面之間的垂直分離距離。它直觀表征了裂縫尖端局部區域的塑性變形程度。
• 物理意義： δ值代表了裂縫尖端材料發生鈍化、消耗能量以抵抗裂縫進一步擴展的能力。δ值越大，材料在裂縫尖端產生塑性變形吸收能量的能力越強，其抵抗失穩斷裂（即脆斷）的韌性通常也越好。
• 工程價值： CTOD測試結果（臨界CTOD值，δ_c）直接應用于：
  • 含缺陷結構（如焊接接頭）的安全評定和剩余壽命預測。
  • 材料選擇和開發（特別是中低強度高韌性鋼）。
  • 焊接工藝評定，確保焊縫滿足韌性要求。
  • 建立失效評估圖（FAD）的關鍵輸入參數。

二、 測試準備：試樣與預制裂縫

• 試樣類型： 最常用的是三點彎曲試樣（SENB）和緊湊拉伸試樣（CT）。試樣尺寸（厚度B、寬度W、初始縫長a₀）需嚴格符合相關標準要求，以保證約束條件和結果的合理性。
• 預制疲勞裂縫：
  • 在機加工缺口根部，通過高頻疲勞載荷誘發一個長度可控（通常a₀/W ≈ 0.45-0.55）、尖端尖銳（曲率半徑極小）的自然裂縫。
  • 這是測試的關鍵步驟，對尖端尖銳度的要求極高，確保測量的是材料真實的斷裂韌性而非缺口效應。
  • 預制過程需嚴格控制最大載荷和載荷比，避免產生過大的塑性區。

三、 測試裝置：加載與精密測量

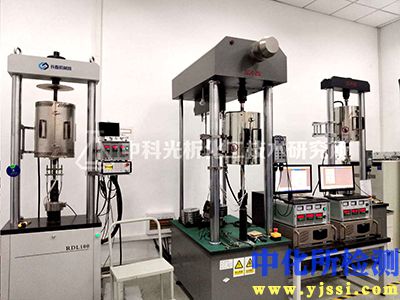

• 加載系統： 使用伺服液壓或機械式萬能試驗機，提供緩慢、穩定、可控的位移或載荷速率（通常為準靜態）。加載方式對應試樣類型（三點彎曲或拉伸）。
• 載荷測量： 高精度載荷傳感器串聯在加載鏈中，實時記錄施加在試樣上的力（F）。
• 位移測量 - 核心：
  • 夾式引伸計（Clip Gauge）： 最常用且標準的測量工具。其刀口精確安裝在試樣裂縫嘴兩側預制好的刀槽內。
  • 測量對象： 直接測量的是裂縫嘴張開位移（Crack Mouth Opening Displacement, CMOD），通常記為V或V_g（g代表引伸計測量位置）。
  • 關鍵作用： 后續計算裂縫尖端實際張開位移（CTOD）的基礎數據來源于CMOD的精確測量。現代數字圖像相關技術（DIC）也在發展中作為輔助或替代手段。

四、 測試流程：加載與數據采集

1. 安裝與對中： 將預制好疲勞裂縫的試樣準確安裝到試驗機夾具上，確保加載軸線與試樣幾何中心對中。在裂縫嘴兩側刀槽內小心安裝夾式引伸計。
2. 數據采集初始化： 連接載荷傳感器和引伸計信號，設置數據采集系統，以足夠高的頻率同步記錄載荷（F）和裂縫嘴張開位移（V）。
3. 施加載荷： 按照標準規定的速率（通常基于材料屈服強度）開始加載試樣。
4. 全程監控： 實時監控載荷-位移（F-V）曲線。對于延性較好的材料，曲線會經歷線性上升、非線性（屈服）、最大載荷、失穩斷裂或穩定撕裂等階段。
5. 終止條件： 測試通常在以下情況終止：
   • 試樣發生突進式失穩斷裂（脆斷）。
   • 載荷下降到最大載荷的特定比例（如驗證J積分的測試）。
   • 達到規定的最大位移量。
   • 對于延性材料，可能需要記錄穩定撕裂擴展過程中的阻力曲線（δ-R曲線）。

五、 數據處理：從CMOD到CTOD(δ)

CTOD值（δ）不能直接測量獲得，需通過分析記錄的F-V數據，結合試樣幾何尺寸和材料屬性計算得出。常用計算方法基于旋轉因子（塑性鉸鏈）模型：

• 關鍵公式： δ = [K² (1 - ν²)] / (σ<sub>Y</sub> E) + r<sub>p</sub> (W - a<sub>0</sub>) V<sub>p</sub> / [r<sub>p</sub> (W - a<sub>0</sub>) + a<sub>0</sub> + z]
  • K：根據當前載荷F和裂縫長度a₀計算的應力強度因子。
  • ν：泊松比。
  • σ<sub>Y</sub>：材料屈服強度（通常取0.2%偏移屈服強度）。
  • E：彈性模量。
  • r<sub>p</sub>：塑性旋轉因子（典型值0.44-0.46，標準中有規定）。
  • W：試樣寬度。
  • a<sub>0</sub>：初始裂縫長度。
  • V<sub>p</sub>：塑性部分裂縫嘴張開位移（需從總V中分離彈性部分）。
  • z：夾式引伸計刀口厚度引起的刀槽深度修正量。
• 步驟概述：
  1. 從F-V曲線上分離出塑性位移分量V_p。
  2. 計算當前載荷F下的彈性應力強度因子K。
  3. 根據標準規定的公式，代入上述參數計算對應的δ值。
• 臨界值δ_c： 對應于特定事件：
  • 最大載荷點（δ_m）。
  • 裂縫發生起裂的點（需特殊技術如電位差法、聲發射等輔助確定，記為δ_i）。
  • 發生失穩斷裂的點（δ_u）。
• 有效性判定： 計算結果需滿足標準中對試樣尺寸（如B, W - a₀）、韌帶尺寸、最大載荷與屈服載荷比值等提出的有效性要求，以確保測得的是平面應變或有效約束下的斷裂韌性值。

六、 應用場景：保障結構與材料安全

CTOD測試因其對中低強度高韌性材料（如船舶、橋梁、壓力容器、管道用鋼及其焊接接頭）斷裂韌性表征的有效性，在工業界有著廣泛應用：

• 結構完整性評定： 直接輸入基于CTOD的評定規范（如BS 7910, API 579/ASME FFS-1, DNVGL-RP-F108），判斷含缺陷結構在服役載荷下的安全性或剩余壽命。
• 材料選擇與驗收： 作為采購規范或產品質量標準的一部分，規定材料和焊接接頭必須達到的最低臨界CTOD值（δ_c），確保構件具備足夠的抗脆斷能力。
• 焊接工藝評定： 評定焊縫和熱影響區的斷裂韌性，確保焊接工藝能生產出滿足設計韌性要求的接頭。
• 失效分析： 通過測試失效部件的材料CTOD值，輔助分析斷裂事故原因。

結語：
CTOD測試通過精確測量與計算裂縫尖端塑性張開位移，為量化材料抵抗裂紋失穩擴展的能力提供了物理意義明確、工程應用直接的斷裂韌性參數。其嚴密的標準化流程、專用的測量技術和成熟的分析方法，使其成為評估中低強度鋼及焊接結構斷裂安全性的基石工具。持續完善測試精度與計算方法，對保障重大工程裝備和基礎設施的安全可靠運行具有不可替代的價值。
