納米壓痕測試：微觀世界力學性能的精密探針

引言
在材料科學研究的前沿，理解材料在微觀甚至納米尺度下的力學行為至關重要。傳統的宏觀力學測試方法在此尺度下往往無能為力。納米壓痕測試（Nanoindentation），作為一種革命性的微區力學表征技術，憑借其極高的空間分辨率和載荷/位移控制精度，成為揭開材料微小體積內力學性能秘密的“精密探針”。

一、 技術原理：微小壓痕揭示宏觀性能

納米壓痕的核心原理源于經典的硬度測試，但將其推向了極致精細的水平：

1. 精密壓頭與控制系統： 使用尖端曲率半徑通常在幾十到幾百納米的金剛石壓頭（常見形狀為Berkovich三棱錐或球形）。高精度的執行機構施加并精確控制作用在壓頭上的載荷（通常范圍在微牛µN到毫牛mN量級）。
2. 高靈敏度位移傳感： 同步地、高分辨率地（可達亞納米級）實時監測壓頭壓入材料表面的深度。
3. 載荷-位移曲線： 整個壓入和卸載過程中，載荷（P）與壓入深度的關系被實時記錄，形成一條獨特的P-h曲線。這條曲線是提取材料力學性能參數的基石。
4. 接觸面積計算： 壓頭的幾何形狀是精確已知的。通過分析卸載曲線的初始斜率（接觸剛度S）和最大壓入深度，結合特定的接觸力學模型（最常用的是Oliver-Pharr方法），可以計算出壓頭與材料在最大載荷下的實際接觸投影面積。

二、 關鍵力學參數的獲取

通過分析載荷-位移曲線和計算得到的接觸面積，可以提取多種重要的材料力學性能參數：

1. 硬度和彈性模量：
   • 硬度： 定義為材料抵抗局部塑性變形的能力。納米硬度（H）通常計算為最大載荷（P_max）除以最大載荷下壓頭與材料的接觸投影面積（A_c）： H = P_max / A_c。
   • 彈性模量： 反映材料彈性變形能力的指標。通過卸載曲線的初始斜率（接觸剛度S）和接觸面積（A_c），利用推導出的公式計算材料的約化彈性模量（E_r），再結合壓頭的彈性模量和泊松比，即可得到被測材料的彈性模量（E）。
2. 其他重要參數：
   • 屈服強度： 結合特定模型和壓頭幾何形狀，可以從壓痕數據中估算材料的屈服強度。
   • 加工硬化指數： 對于可發生顯著塑性變形的材料，可以通過分析載荷-深度曲線擬合得到加工硬化行為信息。
   • 斷裂韌性： 在特定條件下（如在脆性材料表面預制裂紋或利用壓痕產生的裂紋），可以評估材料的斷裂韌性。
   • 蠕變與應力松弛： 通過在最大載荷下保持一段時間，可以研究材料的蠕變行為；在固定深度下保持，則可研究應力松弛行為。
   • 膜基結合性能： 在薄膜/涂層系統中，壓痕可用于評估界面結合強度或膜層的承載能力。

三、 核心技術優勢

納米壓痕技術之所以成為微納尺度力學表征的黃金標準，源于其顯著優勢：

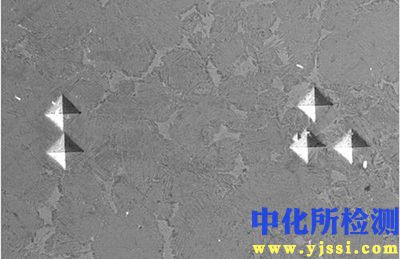

1. 超高空間分辨率： 壓痕區域通常只有幾微米甚至幾百納米大小，允許對微小特征（如晶粒、相區、薄膜、微器件結構）進行定位測試。
2. 微小樣品需求： 僅需極小的測試區域，特別適用于無法進行常規力學測試的材料（如珍貴樣品、微電子器件、生物組織）。
3. 多參數同時獲取： 單次壓痕實驗即可同步獲得硬度、彈性模量等多項關鍵力學性能指標。
4. 表面敏感性： 能有效表征近表面區域的性能，如表面處理層、氧化層、生物材料表層等。
5. 動態測試能力： 現代儀器具備動態測試模式（如連續剛度測量CSM），可在壓入過程中連續測量硬度和模量隨深度的變化，揭示材料梯度或尺寸效應。

四、 廣泛的應用領域

納米壓痕技術已滲透到眾多科學與工程領域：

1. 齊全材料開發： 表征新型合金、陶瓷、高分子、復合材料、金屬玻璃、高熵合金等在納米尺度的力學行為。
2. 薄膜與涂層： 評估硬質涂層、防護涂層、光學薄膜、功能薄膜的硬度、模量、結合強度、耐磨性、內應力等。
3. 半導體與微電子： 研究低介電常數材料、焊點、金屬互連線的力學可靠性，評估微電子封裝材料的性能。
4. 地質與礦物學： 分析礦物、巖石微區組分的力學性質，研究地質過程。
5. 生物材料與組織工程： 表征骨骼、牙齒、生物陶瓷、水凝膠、細胞外基質、單個細胞等的納米力學性能，理解生物力學機制。
6. 納米技術與微機電系統： 評估微納結構（如MEMS/NEMS器件、納米線、納米管）的機械性能和可靠性。
7. 失效分析與質量控制： 輔助分析材料失效原因，進行材料性能的微區質量檢測。

五、 技術局限與挑戰

盡管功能強大，納米壓痕技術也存在一些局限和挑戰：

1. 基底效應： 測試薄膜或淺表層時，下方基底的力學性能會顯著影響測量結果，尤其是在壓入深度較大時。需要選擇合適深度或采用特定模型修正。
2. 壓頭尖端效應： 壓頭尖端鈍化（磨損或污染）會直接影響接觸面積計算，導致數據偏差，需定期標定和清潔。
3. 表面粗糙度影響： 粗糙表面會導致接觸面積和壓入深度的測量誤差，影響結果準確性，通常要求樣品表面非常光滑。
4. 材料蠕變與熱漂移： 在測試某些高分子或高溫下材料時，蠕變和儀器本身的熱漂移會干擾位移測量，需采取措施補償。
5. 復雜行為的解讀： 對于相變、大范圍塑性流動、顯著各向異性或粘彈性行為復雜的材料，載荷-位移曲線的解釋和參數提取可能變得復雜，需要更高級的模型或輔助手段。
6. 儀器成本與操作： 高端儀器成本較高，且需要專業人員進行操作、標定和數據分析。

六、 未來發展趨勢

納米壓痕技術仍在不斷發展和完善中：

1. 原位與聯用技術： 與高分辨率顯微鏡（如SEM, AFM, Raman）聯用，實現壓痕過程的原位觀察，同步獲取形貌、成分、結構信息與力學響應。
2. 環境控制能力： 發展在高溫、低溫、液體環境、氣氛控制等復雜條件下進行納米壓痕測試的能力。
3. 更高應變率測試： 探索材料在沖擊載荷或極高加載速率下的納米力學行為。
4. 復雜載荷模式： 實現更復雜的加載歷史（如循環加載、多軸加載）以模擬實際服役條件。
5. 智能化數據分析： 結合人工智能和機器學習，提升復雜載荷-位移曲線的自動解讀和材料性能預測能力。
6. 標準化與規范： 不斷完善測試標準和規范，提高不同實驗室間數據的可比性和可靠性。

結語
納米壓痕測試作為一把開啟微觀力學世界大門的鑰匙，以其無與倫比的微區表征能力，持續推動著材料科學及相關領域的突破性進展。從基礎研究到工業應用，它為我們理解材料在極小尺度下的行為、設計和優化高性能材料及器件提供了不可或缺的關鍵數據。隨著技術的不斷創新和與其他表征手段的深度融合，納米壓痕將繼續在探索材料微觀力學性能的征途上扮演核心角色，揭示更多物質世界的深層奧秘。
