SN曲線測試：材料疲勞壽命的科學探秘

在工程世界的幕后，材料的疲勞行為如同隱形的脈搏，決定著結構在反復受力下的生命長度。SN曲線測試正是揭示這一奧秘的關鍵鑰匙，它通過科學實驗描繪出材料承受應力循環與失效壽命的定量關系圖譜，成為結構耐久性設計的基石。

SN曲線的核心內涵與工程價值

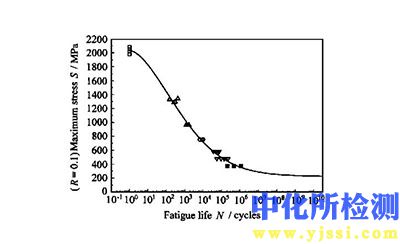

SN曲線（應力-壽命曲線）以圖形化方式揭示材料在特定循環應力水平（S）下發生疲勞失效所需的循環次數（N）。其典型形態展示：高應力下壽命急劇縮短，低應力下壽命顯著延長，直至趨于水平漸近線——疲勞極限。該曲線是預測零件抗疲勞能力、計算安全服役壽命的核心依據，貫穿于航空發動機葉片設計、橋梁疲勞校核、機械關鍵部件壽命預測等關鍵領域。

規范化的測試標準與條件

為確保數據權威可比，SN曲線測試嚴格遵循國際/國家標準（如ASTM E466, ISO 1099）：

• 加載波形： 常采用正弦波載荷；
• 載荷比 (R)： 明確設定（如R=-1完全對稱循環，R=0脈動循環）；
• 頻率控制： 通常選取中低頻（1-100Hz），避免溫升效應干擾；
• 環境恒控： 恒溫恒濕實驗室環境，排除溫濕度干擾；
• 失效判定： 明確定義試樣斷裂或剛度顯著下降為失效標準。

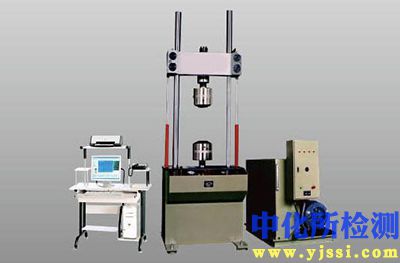

精密測試系統構成

獲取可靠的SN數據依賴于高精度實驗系統：

• 核心動力源： 閉環伺服液壓系統或電動作動器，精準輸出高、低周動態載荷；
• 傳感中樞： 高精度載荷傳感器實時捕獲試樣所受應力；
• 控制大腦： 數字控制器精確執行預設載荷譜；
• 數據樞紐： 高速采集系統同步記錄載荷、位移、循環次數等關鍵參數；
• 關鍵載體： 專用工裝確保試樣可靠夾持與對中。

試樣制備：數據可靠性的根基

試樣質量直接影響結果可信度：

• 幾何規范： 依據標準加工啞鈴狀或缺口試樣（尺寸公差嚴控±0.02mm）；
• 表面精飾： 經精細拋光消除機加工刀痕（表面粗糙度Ra常需<0.2μm）；
• 材質均一： 取樣方向與位置嚴格符合標準，確保材質代表性與一致性；
• 批次管理： 同組試樣取自同一材料批次并進行熱處理工藝追溯。

測試核心流程與關鍵控制點

標準測試流程包含以下嚴謹步驟：

1. 預載荷校準： 施加小載荷確保系統接觸穩定；
2. 載荷譜加載： 按預設應力水平和R值施加交變載荷；
3. 實時監控： 全程監控載荷波形、試樣狀態及溫升；
4. 失效判定： 準確記錄試樣斷裂瞬間的循環次數N；
5. 應力水平迭代： 在多個應力水平重復測試（通常4-6級），覆蓋目標壽命范圍；
6. 異常處理： 剔除因裝夾松動、系統故障導致的無效數據。

數據提煉與曲線擬合：從數據到模型

原始數據需經嚴格處理生成SN曲線：

1. 數據有效性篩選： 排除異常點及未失效數據；
2. 對數變換處理： 對循環次數N取對數（常為lgN），應力S取線性或?qū)?shù)坐標；
3. 統計分析方法： 采用最小二乘法等擬合Basquin方程：σ^aN=C（a、C為材料常數）；
4. 置信區間評估： 計算特定存活率（如95%、99%）下的分散帶；
5. 疲勞極限估算： 通過階梯法等統計技術確定條件疲勞極限。

工程應用的生命周期映射

SN曲線深度融入工程實踐：

• 壽命預測： 根據工作應力譜推算零件壽命；
• 安全校核： 驗證設計應力是否低于疲勞極限；
• 材料選型： 對比不同材料或工藝的疲勞性能；
• 載荷譜編制： 為加速臺架試驗提供等效載荷依據；
• 損傷容限設計： 與斷裂力學結合評估含缺陷結構安全性。

從風電葉片在狂風中的億萬次擺動，到植入人體的人工關節承受的日復一日載荷，SN曲線測試提供的不僅是冰冷的數據坐標，更是結構在時間維度上對抗循環應力的生命密碼。 每一次嚴謹?shù)膽?yīng)力循環加載與記錄，都在為設計更耐久、更可靠的工程世界積累著不可或缺的認知基石。這一科學探秘的過程，持續守護著人類建造物的安全邊界。
