螺栓拉拔試驗：原理、流程與質量控制要點

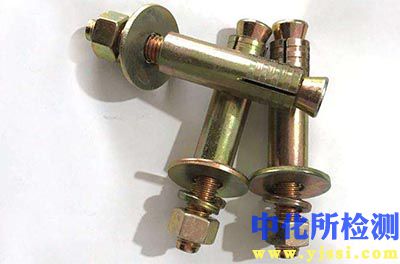

膨脹螺栓作為建筑幕墻、設備安裝、結構加固等領域的關鍵連接件，其錨固性能直接關系到工程安全。拉拔試驗是評估其在混凝土等基材中錨固可靠性的核心檢測手段。以下為完整技術解析：

一、試驗核心目的與基本原理

• 目的驗證：
  • 測定螺栓在持續拉力下的極限承載能力。
  • 檢測錨固系統（螺栓、基材、安裝工藝）整體性能是否符合設計要求。
  • 評估螺栓在長期荷載或反復荷載下的位移穩定性。
  • 發現安裝工藝缺陷（如鉆孔過深、清孔不凈、預緊力不足）。
• 作用機理：
  • 摩擦錨固： 膨脹套筒/片與孔壁產生的巨大徑向壓力形成摩擦阻力。
  • 機械鎖定： 膨脹機構（錐頭、套筒）與基材孔壁的局部擠壓、咬合形成直接承壓。
  • 綜合效應： 實際抗拔力是摩擦與機械鎖定的共同結果。

二、試驗設備與關鍵組件

1. 拉力加載系統：
   • 液壓千斤頂系統： 最常用，提供穩定、可精確控制的拉力，需配合手動或電動油泵。
   • 機械式拉拔儀： 適用于較小規格螺栓或現場快速檢測。

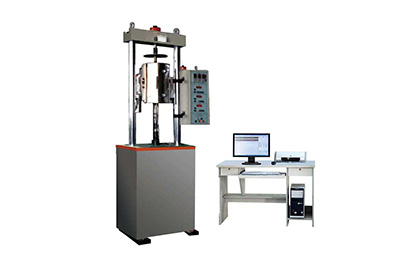

   • 電液伺服加載系統： 用于高精度科研或標準試驗，可進行復雜荷載譜加載。
2. 力值測量系統：
   • 高精度力傳感器： 串聯在加載系統中，實時測量施加的拉力值（kN）。
3. 位移測量系統：
   • 電子位移傳感器： 非接觸式（如激光）或接觸式（LVDT），精確測量螺栓相對于基材表面的位移（mm），是判斷失效模式的關鍵。
4. 反力支撐系統：
   • 剛性反力架： 必須具有足夠剛度和強度，確保荷載傳遞路徑穩定，常用型鋼焊接或專用模塊化架體。
   • 支撐墊板： 保證反力均勻傳遞至基材表面，防止局部壓碎。
5. 數據采集系統：
   • 實時采集、記錄并處理荷載（F）和位移（S）數據，繪制F-S曲線。

三、標準試驗流程詳解

1. 前期準備：
   • 基材核查： 確認混凝土強度（回彈、取芯）、密實度、無缺陷（裂縫、空洞）。
   • 螺栓檢查： 規格型號、外觀質量（無銹蝕、損傷）、符合設計要求。
   • 鉆孔與安裝： 按規范要求鉆孔（直徑、深度）、徹底清孔（氣泵、毛刷）、正確安裝螺栓并施加規定預緊力矩。
   • 養護期： 確保化學錨固劑達到強度（如有），通常需24-72小時。
2. 設備安裝：
   • 架設反力架： 確保穩固、垂直，中心對準被測螺栓。
   • 安裝加載裝置： 千斤頂、力傳感器與螺栓連接（專用拉桿或夾具），保證同軸度。
   • 安裝位移傳感器： 測點固定在螺栓未受力端（如螺母頂面），基準點固定在基材表面不受擾動位置。
   • 連接數據線： 確保傳感器與采集儀連接可靠。
3. 加載控制：
   • 連續加載： 勻速施加拉力，控制速率在1-3 kN/s（具體按標準）。
   • 分級加載與持荷： 對重要或大規格螺栓，可分級加載（如20%設計值一檔），每級持荷1-5分鐘，記錄穩定位移。
   • 數據記錄： 連續或按設定間隔記錄荷載和位移值。
4. 終止條件：
   • 荷載達到預定最大值（如設計值的1.5-2倍）。
   • 位移量超過允許值（如持續位移驟增）。
   • 螺栓或基材出現明顯失效跡象（滑移、拔出、混凝土錐體破壞、螺栓斷裂）。
5. 卸載與觀察：
   • 緩慢卸載，記錄殘余位移。
   • 仔細檢查并記錄失效模式（見下文）、螺栓狀態及基材破壞情況（拍照記錄）。

四、結果判定與失效模式分析

1. 核心判定依據：

   • 極限抗拔力： 試驗達到的最大拉力值（F_max）。
   • 位移特性： 關鍵位移點（如設計荷載下位移、殘余位移）及F-S曲線形態。
   • 失效模式： 破壞發生的部位和形式是評價錨固性能和安全性的直接依據。

2. 常見失效模式與含義：

   失效模式	特征描述	主要原因/反映問題
   螺栓鋼材拉斷	螺桿或螺紋部分發生斷裂	螺栓材料強度不足或存在缺陷；錨固強度高于螺栓強度。
   膨脹機構拔出	螺桿被拉出，膨脹套筒/片留在孔內	膨脹機構與孔壁摩擦力不足；安裝不到位（預緊不足、孔過大）；基材強度過高。
   混凝土錐體破壞	螺栓連同錐形體基材被整體拔出	最常見且理想模式，表明錨固設計充分利用了基材強度；基材強度是限制因素。
   混凝土劈裂破壞	基材沿螺栓軸線或群錨連線方向開裂	邊距、間距不足；基材抗拉強度低；荷載過大。
   混合破壞	同時出現錐體破壞和劈裂破壞，或伴隨部分拔出	多種不利因素共同作用。
   膨脹機構滑移	荷載下位移持續增大但未完全拔出，F-S曲線呈明顯“平臺”	安裝質量差（孔臟、未旋緊）；膨脹機構設計不良；基材表面疏松。

3. 合格判定（需結合設計要求和規范）：

   • 承載力要求： 實測極限抗拔力 ≥ 設計值 × 安全系數（通常≥1.5 - 2.0，具體按規范）。
   • 位移要求： 在設計荷載作用下，位移量 ≤ 允許值（如0.1mm - 0.3mm，依標準和應用而定）。
   • 失效模式要求： 優先發生混凝土錐體破壞或螺栓拉斷，避免非受控的拔出、滑移或有害的劈裂破壞。

五、關鍵安全與操作規范

1. 人員安全：
   • 試驗區域設置警戒，非相關人員遠離。
   • 操作人員佩戴安全帽、防護眼鏡。
   • 嚴禁站在反力架正前方或受力構件可能飛出的方向。
2. 設備安全：
   • 設備安裝牢固，連接可靠，定期檢定/校準。
   • 反力架支撐面積足夠，防止基材壓潰。
   • 加載過程平穩，避免沖擊荷載。
3. 操作規范：
   • 嚴格按標準流程操作。
   • 確保加載系統與螺栓同軸，減少偏心影響。
   • 位移傳感器安裝穩固，基準點可靠。
   • 詳細、真實記錄試驗全過程數據和現象。

六、應用場景與重要性

• 工程驗收： 驗證錨固工程是否滿足設計要求。
• 質量控制： 監督施工質量，確保螺栓安裝工藝正確。
• 既有結構評估： 檢測既有錨固件的安全狀態。
• 產品研發與認證： 測試新型螺栓性能，獲取認證數據。
• 事故調查： 分析錨固失效原因。

常見疑問解答 (Q&A)

• Q：試驗需要做幾個樣本？
  • A：依據相關檢測標準（如JGJ 145）和工程重要性確定，通常每種規格、同條件不少于3個，重要部位或批量大時增加數量。
• Q：試驗會破壞螺栓或基材嗎？
  • A：是破壞性試驗。試驗后螺栓通常不可再用，基材可能產生局部破壞（如錐形坑），需評估是否需修補。
• Q：拉拔力越大越好嗎？
  • A：并非絕對。需滿足設計要求，且失效模式可控（優先基材錐體破壞）。過大的力可能導致基材提前劈裂破壞，反而不安全。匹配設計是關鍵。
• Q：化學錨栓和膨脹螺栓試驗有何不同？
  • A：核心原理和流程相似。化學錨栓需嚴格遵守固化時間，更關注膠體性能及安裝質量（注膠飽滿度），失效模式可能涉及膠-筋或膠-混凝土界面破壞。
• Q：現場試驗與實驗室試驗區別？
  • A：現場試驗受基材條件、環境因素影響更大，設備需便攜，操作更需注意安全和對結構的影響。實驗室條件更可控，數據更易復現。

：
膨脹螺栓拉拔試驗是保障工程錨固安全不可或缺的技術手段。深入理解其原理、嚴格遵循標準流程、準確分析結果（特別是失效模式），并始終將安全置于首位，方能有效評估錨固性能，為建筑與結構的安全可靠提供堅實保障。試驗數據是判斷錨固系統是否滿足設計預期和安全儲備的直接證據。
