簡支梁沖擊試驗：評估材料韌性的關鍵方法

——原理、流程與應用價值解析

一、何謂簡支梁沖擊試驗？

簡支梁沖擊試驗是一種廣泛應用的標準化力學測試方法，核心目的是測定材料在高速沖擊載荷下抵抗斷裂的能力，即材料的沖擊韌性。其核心原理在于：通過特定高度的擺錘釋放勢能，使其自由下落，瞬間沖擊并沖斷水平放置在兩個標準支座上的矩形截面條形試樣（試樣中部下方無支撐，形成簡支梁狀態）。通過精確測量擺錘沖斷試樣后繼續揚起的剩余高度或角度，即可計算出試樣斷裂所消耗的能量值，即沖擊吸收能量。

二、試驗的核心目的與意義

該試驗的核心價值在于：

• 評估韌性： 直接量化材料抵抗突然施加的沖擊載荷而不發生脆性斷裂的能力。沖擊吸收能量越高，通常表明材料韌性越好。
• 揭示缺陷敏感性： 對材料內部的微小缺陷、缺口或應力集中非常敏感。帶有標準缺口的試樣常用于評估材料在應力集中狀態下的抗沖擊性能（稱為缺口沖擊試驗）。
• 研究溫度效應： 通過在不同溫度下進行試驗，可以測定材料的韌脆轉變溫度（DBTT），即材料從韌性斷裂轉變為脆性斷裂的臨界溫度區間，這對低溫服役材料的選擇至關重要。
• 質量控制與比較： 作為材料生產和加工過程中的重要質量控制手段，用于比較不同批次材料或不同材料的韌性水平。

三、試驗設備與試樣要求

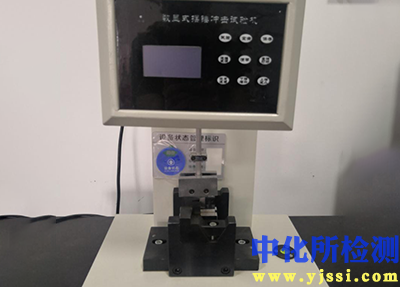

• 沖擊試驗機：
  • 擺錘系統： 核心部件，包括具有精確質量和轉動慣量的擺錘、剛性擺臂及釋放機構。擺錘初始揚角通常固定（如160°），釋放后繞水平軸自由擺動。
  • 支座系統： 由兩個平行、間距固定（標準跨距通常為40mm或62mm）的硬質支座組成，用于支撐試樣兩端。
  • 沖擊刀刃： 安裝在擺錘上，具有特定半徑（如2mm或8mm），用于沖擊試樣中部（或缺口背面）。
  • 能量指示系統： 精密的角度測量裝置（如光學編碼器或指針刻度盤），用于讀取沖斷試樣后擺錘的剩余揚角，進而計算能量損失。
  • 安全防護裝置： 堅固的防護罩，防止斷裂試樣飛濺傷人。
• 標準試樣：
  • 尺寸： 通常為長80mm，寬10mm，厚4mm的長條形試樣。具體尺寸需嚴格遵循所采用的標準（如ISO 179，ASTM D6110等）。
  • 缺口類型（可選）： 對于缺口沖擊試驗，試樣中部一側需預制標準化的缺口（如V型缺口或U型缺口）。缺口的幾何形狀、深度和根部半徑均有嚴格規定，以確保結果可比性。
  • 制備： 試樣需通過機械加工制備，邊緣應無毛刺，缺口應光滑無加工缺陷。試樣狀態（如注塑成型方向、是否退火）需記錄并保持一致。

四、標準化試驗流程

1. 設備校驗： 試驗前必須對沖擊試驗機進行校準，包括擺錘空打時的能量損失（摩擦和空氣阻力損失）測量，確保能量測量精度符合標準要求。
2. 試樣準備與測量： 檢查試樣外觀，精確測量其寬度和厚度（精確到0.02mm），特別是缺口下方的剩余厚度（若有缺口）。
3. 試樣放置： 將試樣水平、穩定地放置在支座上，確保其縱軸與支座平行，沖擊點（試樣中部或無缺口面）對準沖擊刀刃軌跡。對于缺口試樣，缺口應背對沖擊刀刃。
4. 安全確認： 關閉并鎖緊防護罩。
5. 釋放擺錘： 將擺錘抬升至規定起始位置（初始揚角），鎖定后釋放擺錘。
6. 沖擊與數據讀取： 擺錘自由下落，沖擊并沖斷試樣后繼續向上擺動。記錄擺錘沖斷試樣后達到的最大剩余揚角，或直接從能量刻度盤上讀取沖擊吸收能量值。
7. 結果記錄： 記錄沖斷試樣所消耗的沖擊吸收能量（單位：焦耳 J 或 千焦耳/平方米 kJ/m²）。
8. 碎片觀察（可選）： 觀察試樣斷口形貌，輔助判斷斷裂模式（韌性斷裂或脆性斷裂）。
9. 重復試驗： 每種材料或狀態通常需測試至少5個有效試樣，計算平均值。

五、數據處理與結果解讀

• 沖擊吸收能量計算：
  • 基本公式： Ek = mgH - mgh = mg(H - h)
    • Ek：試樣斷裂吸收的能量（沖擊吸收能量），單位焦耳（J）
    • m：擺錘質量（kg）
    • g：重力加速度（約9.81 m/s²）
    • H：擺錘初始高度（m）
    • h：沖斷試樣后擺錘達到的最大剩余高度（m）
  • 現代設備通常直接顯示沖擊吸收能量值（J）。
• 單位標準化（缺口試樣）：
  • 對于帶缺口的試樣，沖擊吸收能量通常除以缺口下方的原始截面積（寬度 × 剩余厚度），得到沖擊強度（單位：kJ/m² 或 ft-lb/in），便于不同尺寸試樣的結果比較。
• 結果報告：
  • 報告內容包括：沖擊吸收能量（Ek）或沖擊強度值、試樣類型（無缺口或缺口類型及尺寸）、試驗溫度、沖擊速度（或擺錘初始高度）、試樣斷裂情況（完全斷裂、部分斷裂、未斷裂）、單個測試值及平均值。注明所依據的測試標準。
• 解讀要點：
  • 數值高低： 沖擊吸收能量/強度越高，材料韌性通常越好。
  • 數據離散性： 韌性材料或缺口試樣的結果可能存在一定離散性，需關注平均值和波動范圍。
  • 斷口分析： 斷口形貌是重要的輔助信息。韌性斷口常呈纖維狀，伴隨明顯塑性變形；脆性斷口則呈結晶狀，平整光亮，塑性變形小。
  • 韌脆轉變： 對比不同溫度下的結果，可識別韌脆轉變行為。

六、典型應用領域

• 塑料與高分子材料： 評估不同牌號、配方、加工工藝（如添加劑、分子量、結晶度、取向度、焊接質量）及不同環境（溫度、濕度、老化）對韌性的影響。廣泛應用于管材、型材、汽車部件、電子電器外殼等。
• 金屬材料： 尤其用于評估鋼材的韌脆轉變特性（低溫沖擊試驗），是壓力容器、管道、橋梁、船舶等低溫服役結構選材的關鍵依據。也用于評估熱處理效果。
• 復合材料： 評價纖維/基體界面結合強度、鋪層設計、沖擊損傷容限等。
• 質量控制與入廠檢驗： 確保材料批次符合韌性要求。

七、重要注意事項與局限性

• 安全第一： 試驗必須在防護罩完全關閉下進行。確保設備定期維護，防護裝置有效。斷裂試樣碎片可能高速飛濺。
• 標準嚴格性： 必須嚴格遵守所選標準對試樣尺寸、缺口加工、設備校準、試驗條件（溫度、濕度）的規定，否則結果不可比。
• 試樣狀態一致性： 試樣的制備方法、儲存條件和測試前的狀態（如干燥程度）需保持一致。
• 非絕對指標： 沖擊吸收能量反映的是特定試驗條件下的材料韌性表現，不能直接等同于材料在實際復雜服役條件下的抗沖擊性能，但具有重要的參考和比較價值。
• 缺口敏感性： 缺口沖擊試驗結果主要反映材料在尖銳應力集中條件下的抗裂能力。
• 數據解讀結合應用： 結果需結合材料的實際使用工況、受力狀態及其他力學性能（如拉伸、彎曲）綜合判斷。

簡支梁沖擊試驗作為一項經典而重要的材料動態力學性能測試方法，以其相對簡便的操作和對材料韌性及缺陷敏感性的有效表征，在材料研發、選型、質量控制和失效分析中發揮著不可替代的作用。深入理解其原理、嚴格執行標準流程、準確解讀試驗結果，是獲取可靠數據并有效指導工程實踐的關鍵。
