夏比沖擊試驗：評估材料韌性的關鍵手段

試驗原理與目的

夏比沖擊試驗是一種動態力學性能測試方法，通過測量規定形狀和尺寸的試樣在沖擊載荷作用下斷裂時吸收的能量，來評估材料的韌性。其核心原理是利用擺錘在特定高度自由下落產生的動能沖擊試樣，記錄試樣斷裂后擺錘的剩余能量，兩者之差即為試樣斷裂吸收的沖擊功（KV或KU值，單位焦耳）。該試驗主要目的包括：

• 評估材料韌性： 衡量材料抵抗沖擊載荷和阻止裂紋擴展的能力。
• 判斷韌脆轉變溫度： 測定材料從韌性狀態向脆性狀態轉變的臨界溫度范圍。
• 檢驗材料質量： 發現材料內部缺陷、評估熱處理效果及加工工藝的影響。
• 預測服役性能： 為在沖擊或低溫環境下工作的結構件選材提供依據。

試驗設備與試樣

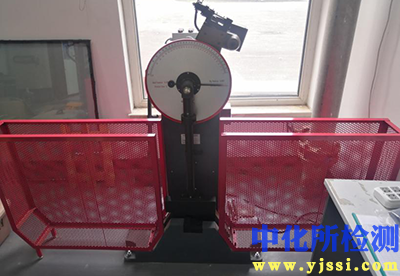

• 試驗設備： 核心設備為沖擊試驗機，主要組成部分包括：
  • 機架： 支撐整個設備。
  • 擺錘： 具有規定質量和沖擊刃口的錘體，可繞水平軸旋轉。
  • 釋放機構： 將擺錘提升并固定在預定起始高度。
  • 試樣支座（砧座）： 放置試樣，具有特定幾何形狀的支撐塊（V型或U型缺口對應不同砧座）。
  • 能量指示裝置： 測量并顯示沖擊功（通常為指針式刻度盤或數字顯示）。
  • 制動裝置： 試驗后安全制動擺錘。
• 試樣： 標準夏比沖擊試樣為帶缺口的長方體棒材，尺寸通常為55mm x 10mm x 10mm。缺口類型是關鍵：
  • V型缺口： 夾角45°，深度2mm，根部半徑0.25mm（常用，標記為KV）。
  • U型缺口： 深度2mm或5mm，根部半徑1mm（標記為KU）。缺口的存在是為了在試樣上制造一個應力集中點，模擬實際結構中的缺陷或裂紋源，使斷裂行為更具代表性。

試驗流程與操作要點

1. 試樣制備： 按標準要求精確加工試樣，確保尺寸公差（尤其是缺口尺寸和表面粗糙度）符合規定。對缺口區域應謹慎處理，避免引入額外損傷。
2. 溫度控制： 若進行系列溫度試驗，需使用可控溫介質（如酒精+液氮、恒溫槽）將試樣在規定溫度下保溫足夠時間（通常≥5分鐘），確保試樣整體達到設定溫度。低溫試驗時需使用低溫夾鉗快速轉移試樣至砧座。
3. 設備校準： 試驗前檢查設備水平，確認擺錘空打時能量損失在允許范圍內（通常要求≤0.5%滿量程）。定期進行設備檢定。
4. 試樣放置： 將試樣穩定放置在砧座上，確保缺口中心線對準砧座跨距中心，缺口背對沖擊刃口方向。試樣需緊貼砧座支座面，無間隙或翹曲。
5. 釋放擺錘： 將擺錘提升至起始位置（其勢能對應于試驗機滿量程），釋放機構動作，擺錘自由下落沖擊試樣。
6. 數據讀取： 試樣斷裂后，擺錘繼續擺動至最高位置，能量指示裝置顯示（或記錄）試樣吸收的沖擊功值（KV/U）。
7. 斷面檢查（可選）： 觀察斷口形貌（纖維狀/結晶狀比例、剪切唇等），輔助判斷材料的斷裂模式（韌性斷裂或脆性斷裂）。
8. 結果記錄： 準確記錄沖擊功值、試驗溫度、試樣類型、斷裂形貌等信息。

試驗結果解讀

• 沖擊功（KV/U）： 最核心的定量結果。數值越高，表明材料韌性越好，抵抗沖擊斷裂的能力越強。通常報告單個試樣值及同組試樣平均值。
• 韌脆轉變溫度（DBTT）： 通過在不同溫度下進行一系列沖擊試驗，繪制沖擊功-溫度曲線。DBTT通常定義為沖擊功降至某一特定值（如20J或27ft-lb）時的溫度，或韌性斷口比例降至50%（FATT - 斷口形貌轉變溫度）時的溫度。DBTT越低，材料在低溫下的韌性越好。
• 斷口形貌分析：
  • 韌性斷口： 呈現暗灰色、纖維狀或鵝毛絨狀，通常伴隨明顯塑性變形（側膨脹），沖擊功高。
  • 脆性斷口： 呈現亮晶晶的結晶狀（解理面），平整光亮，塑性變形小，沖擊功低。
  • 混合斷口： 同時包含韌性和脆性區域，比例變化可反映材料狀態和溫度影響。
• 側膨脹值（LE）： 測量試樣斷裂后缺口背面兩側的塑性變形量之和（單位毫米）。LE值也是反映材料韌性的重要指標，尤其在高韌性材料中，有時比沖擊功更敏感。

應用場景與重要性

夏比沖擊試驗因其設備相對簡單、操作便捷、結果直觀，在以下領域具有廣泛應用：

• 材料研發與選材： 評估新合金、新工藝對材料韌性的影響，為特定工況（如低溫、沖擊）選擇合適材料。
• 質量控制與驗收： 作為鋼材、鋁合金、鈦合金、工程塑料等材料出廠檢驗和用戶驗收的常規項目，確保材料滿足韌性要求。
• 工藝評估： 檢驗焊接接頭、熱處理（淬火回火、時效等）、冷加工等工藝對材料韌性的影響。
• 失效分析： 分析構件在沖擊載荷或低溫下發生脆性斷裂的原因，追溯材料韌性問題。
• 標準規范依據： 眾多涉及承壓設備（鍋爐、壓力容器、管道）、橋梁、船舶、海上平臺、工程機械、軌道交通等領域的國際標準（如ASTM E23, ISO 148, EN 10045, GB/T 229）和國家標準，均將夏比沖擊試驗作為材料韌性的強制性或推薦性檢驗項目。

局限性與發展

• 局限性：
  • 結果受試樣尺寸、缺口形狀和加工精度影響顯著，不同缺口類型結果不可直接比較。
  • 獲得的是材料在特定約束條件下（缺口處高應力集中）的總沖擊功，不能直接給出材料在無缺口或不同約束下的斷裂韌性值（如KIC）。
  • 對于超高韌性材料（如某些航空航天材料），可能無法完全斷裂試樣，導致測量上限受限。
  • 試驗結果通常存在一定分散性。
• 發展： 盡管存在局限，夏比沖擊試驗仍是工業界最廣泛使用的韌性快速篩選方法?，F代沖擊試驗機常配備自動送樣、數據采集、斷口分析（高速攝像）等功能，提高了效率和精度。同時，其數據積累對建立材料韌性數據庫、修正設計準則、改進材料模型具有重要意義。

：
夏比沖擊試驗作為一項經典的力學性能測試，通過測量帶缺口試樣在沖擊斷裂過程中吸收的能量，為評價材料的韌性、韌脆轉變行為及質量控制提供了至關重要的技術手段。其簡便性、實用性和標準化程度使其在工程材料領域經久不衰。深入理解其原理、規范操作流程、準確解讀結果并結合斷口分析，是有效利用該試驗服務于材料評價、產品設計和安全保障的關鍵。
