板材成形性探秘：杯突試驗詳解與應用

引言
在現代制造業，尤其是在汽車、航空、家電等領域，金屬板材的沖壓成形是關鍵的加工工藝。板材在被沖壓成復雜形狀零件時，抵抗破裂的能力——即成形性能——至關重要。如何科學、準確地評估這種性能？杯突試驗（Erichsen Cupping Test）作為一種經典、廣泛應用的模擬試驗方法，因其操作簡便、結果直觀，成為衡量板材脹形性能的重要標尺。

一、 杯突試驗的定義與核心原理

• 定義： 杯突試驗是一種通過剛性球狀沖頭，將夾緊在壓邊圈和凹模之間的金屬板材試樣，勻速壓入凹模，直至試樣產生穿透性裂紋為止的模擬成形試驗。
• 核心原理： 該試驗模擬了板材在雙向拉應力作用下的局部脹形過程（類似于零件中球面或復雜曲面的成形）。試驗過程中，板材中心區域受到雙向拉伸，材料逐漸減薄伸長。當減薄達到材料塑性極限時，即發生破裂。
• 關鍵指標 - 極限杯突值 (IE)： 試驗的核心結果是測量試樣破裂瞬間，沖頭壓入的深度（單位為毫米，mm）。這個深度值被稱為極限杯突值（Erichsen Index, IE）。IE值越高，表明該板材在雙向拉應力狀態下的極限脹形能力越強，成形性能越好。

二、 試驗設備與關鍵組件

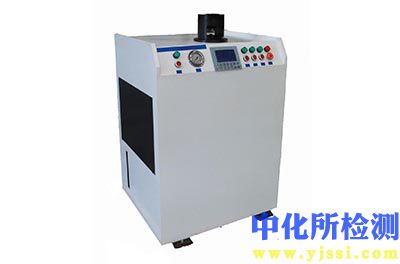

一套標準的杯突試驗設備主要由以下幾部分組成：

1. 沖頭： 頭部為硬質拋光鋼球（標準直徑通常為20mm ± 0.05mm），固定在剛性軸上，由試驗機驅動進行垂直運動。
2. 凹模： 帶有光滑球形內腔的鋼制模塊（標準孔徑通常為27mm ± 0.05mm），用于容納變形后的試樣。凹模內徑與沖頭球徑的配合是產生脹形變形的關鍵。
3. 壓邊圈: 用于夾緊試樣外緣法蘭部分的環形裝置（標準內徑通常為33mm ± 0.1mm）。其核心作用是在試驗過程中施加并保持恒定的壓邊力（Blank Holder Force, BHF），通常標準試驗要求壓邊力為10kN ± 0.2kN。壓邊力防止板材邊緣起皺，確保變形主要發生在中心脹形區域。
4. 試驗機架與驅動系統： 提供穩定的支撐和精確控制沖頭移動速度（標準速度通常為5-20mm/min，常用10mm/min）的機械或液壓系統。
5. 深度測量裝置： 高精度位移傳感器或刻度裝置，用于實時測量并記錄沖頭壓入深度直至破裂點。

三、 標準試驗流程

1. 試樣制備： 從待測板材上切取方形或圓形試樣（常用尺寸70mm x 70mm或直徑≥90mm）。試樣厚度通常要求在0.1mm至3mm之間（具體依據材料類型和標準）。試樣表面應平整、無劃痕、油污和氧化皮。
2. 設備安裝與校準： 將沖頭、凹模、壓邊圈準確安裝并對中。校準壓邊力裝置和深度測量裝置。
3. 安裝試樣： 將試樣置于凹模與壓邊圈之間，確保試樣中心對準沖頭軸線。施加規定的恒定壓邊力，牢固夾緊試樣法蘭邊。
4. 進行試驗： 啟動試驗機，驅動球形沖頭以恒定速度（如10mm/min）垂直壓向試樣中心。壓邊力在整個試驗過程中保持恒定。
5. 觀察與記錄： 密切觀察試樣變形過程。當試樣中心出現第一條穿透性裂紋時（通常伴隨輕微聲響和載荷下降），立即停止沖頭運動。
6. 測量IE值： 記錄此時沖頭壓入的深度，該深度即為該試樣的極限杯突值IE（mm）。精確測量至關重要。
7. 重復試驗： 通常在相同條件下至少測試3個有效試樣，取其平均值作為該批次或該方向材料的杯突值結果（有時需區分板材軋制方向）。

四、 結果判讀與應用價值

• 核心判讀： IE值是絕對的量化指標。直接比較不同材料或同一材料不同狀態的IE值，即可判斷其脹形成形性能的優劣。
• 應用價值：
  • 材料選擇與質量控制： 為產品設計選材提供關鍵數據（如汽車覆蓋件、油箱、鍋具等需要良好脹形能力的零件）。作為入廠檢驗和過程質量控制的有效手段。
  • 工藝評估與優化： 評估不同熱處理狀態、表面涂層或潤滑條件對板材成形性能的影響，指導沖壓工藝參數（如壓邊力、潤滑方式）的設定與優化。
  • 新材料開發： 在新材料（如高強鋼、鋁合金、鎂合金、復合材料等）的研發過程中，杯突試驗是評價其成形潛力的重要試驗方法之一。
  • 基礎研究： 研究材料各向異性、應變硬化、塑性變形機理等基礎理論問題。
• 局限性認知： 杯突試驗主要反映板材在雙向拉伸為主的脹形區域的性能（平面應力狀態）。對于以拉深（深沖）為主的零件（平面應變狀態為主），其評價結果可能與拉深試驗（如LDR值）不完全一致。通常需要結合其他試驗方法綜合評價板材的整體成形性能。

五、 影響試驗結果的關鍵因素

1. 設備精度與狀態： 沖頭球度、凹模及壓邊圈工作面的光潔度與磨損程度、對中度、壓邊力和速度控制的精度都會顯著影響結果重復性。
2. 試樣制備： 取樣位置（避開邊緣、缺陷區）、邊緣質量（無毛刺）、表面狀態（清潔、無損傷）必須符合標準。
3. 壓邊力： 恒定且準確的壓邊力是抑制起皺、保證變形模式正確的關鍵。壓邊力過大可能導致過早破裂，影響IE值。
4. 試驗速度： 標準規定的速度范圍內影響相對較小，但偏離過大或速度波動會影響結果可比性。
5. 潤滑條件： 試樣與沖頭接觸面通常需使用標準規定的潤滑劑（如輕質礦物油），以減少摩擦，使變形更集中于中心區域。潤滑不良可能導致IE值偏低或破裂位置異常。
6. 材料特性： 板材的厚度、強度、塑性（延伸率、塑性應變比r值）、各向異性、晶粒度、夾雜物分布等固有屬性是決定IE值的內因。

六、 標準規范與發展

杯突試驗是一項高度標準化的測試方法。國際上廣泛采用ISO 20482:2003標準（金屬材料 薄板和薄帶 埃里克森杯突試驗）。各國也制定了相應的國家標準，如中國的GB/T 4156-2020《金屬材料 薄板和薄帶 埃里克森杯突試驗》。標準詳細規定了設備尺寸、試樣要求、試驗程序、結果表示和試驗報告內容，確保范圍內測試結果的可比性。隨著技術進步，自動杯突試驗機、高速攝像記錄變形破裂過程、結合數字圖像相關技術(DIC)進行全場應變分析等應用，為深入研究板材變形行為提供了更豐富的手段。

結語
作為評估金屬板材脹形成形性能的經典方法，杯突試驗以其原理清晰、操作便捷、結果直觀可靠的優勢，歷經長期實踐檢驗，在材料評價、工藝開發和質量控制中發揮著不可替代的作用。深刻理解其原理、嚴格執行標準規范、關注影響因素的把控，是獲取準確可信的極限杯突值(IE)、科學指導生產實踐的關鍵。在追求輕量化、高性能材料的今天，杯突試驗仍將是連接材料性能與成形工藝的重要橋梁。
