剛度試驗：材料與結構抵抗變形的能力測評

引言：理解剛度的核心意義
在工程設計與制造領域，材料的“強度”常被提及，但與之同等重要的是“剛度”。剛度表征了材料或結構在受力時抵抗彈性變形的能力。簡單來說，剛度越大，在相同載荷作用下產生的形變就越小。剛度試驗是評估這一關鍵性能參數的科學方法，對于確保結構穩定性、精度和使用壽命至關重要。

剛度試驗的核心目的
剛度試驗并非追求材料的極限承載能力（強度試驗的目標），而是聚焦于其在彈性范圍內的變形行為。其主要目標包括：

1. 設計驗證： 確保產品或結構在預期工作載荷下，其變形量滿足設計要求和使用精度（如機床主軸、建筑橫梁、精密儀器支架）。
2. 材料性能評估： 測定材料的基本力學性能參數，特別是彈性模量（楊氏模量），這是材料剛度的直接度量。
3. 質量控制： 在制造過程中，對原材料、部件或成品進行剛度測試，確保批次間性能一致，符合規范。
4. 結構優化： 通過試驗數據指導設計改進，在保證剛度的前提下實現輕量化。
5. 失效分析： 分析因剛度不足導致的變形失效問題，為改進提供依據。

主要試驗方法
剛度試驗方法多樣，根據載荷類型、測試對象和精度需求進行選擇：

1. 靜態剛度試驗：

   • 原理： 對試樣或結構施加緩慢、穩定的靜態載荷（拉伸、壓縮、彎曲、扭轉），同時精確測量載荷與相應變形量。

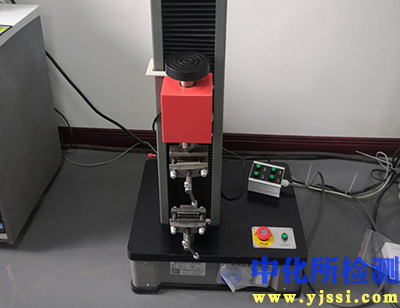

   • 設備： 萬能材料試驗機是最常用設備，配備高精度載荷傳感器和位移傳感器（如引伸計、LVDT）。
   • 過程： 連續或分級加載至預定載荷（遠低于屈服點），記錄載荷-位移（或應變）曲線。卸載后應能基本恢復原狀（驗證彈性）。
   • 關鍵輸出： 載荷-位移曲線、剛度系數（K = F / δ，力F與變形δ的比值）、彈性模量（E，通過材料幾何尺寸和試驗模式計算得出）。

2. 動態剛度試驗：

   • 原理： 對試樣或結構施加周期性載荷（如正弦波激勵），測量其動態響應（位移、加速度、相位差）。
   • 設備： 振動試驗臺、激振器、加速度計、激光測振儀等。
   • 過程： 在特定頻率范圍內進行掃頻或定頻激振，記錄輸入力與輸出響應。
   • 關鍵輸出： 動剛度（復數剛度的實部，表征抵抗變形的能力）、固有頻率、阻尼比。動剛度通常與頻率相關，能更全面地反映結構在實際振動環境中的性能。

3. 特殊剛度試驗：

   • 非接觸測量： 使用光學方法（如數字圖像相關DIC、激光干涉儀）進行全場變形測量，尤其適用于復雜形狀或易受接觸影響的對象。
   • 現場測試： 對大型已建結構（如橋梁、建筑）使用特定加載方式（如重車、液壓千斤頂）和精密測量設備（全站儀、光纖傳感器）進行原位剛度評估。

試驗關鍵指標與解讀
剛度試驗的核心在于獲取并分析載荷與變形的關系：

• 彈性模量 (E)： 材料本身的屬性，表征材料抵抗彈性變形的能力。對于各向同性材料，拉伸/壓縮模量是基礎值。
• 剛度系數 (K)： 結構或特定構件的屬性，單位力作用下產生的變形量（單位：N/m 或 Nm/rad）。K值越大，結構越“硬”。
• 載荷-變形曲線： 曲線的初始線性段的斜率即為剛度系數K。理想的彈性材料在此階段表現為一條直線。
• 變形量 (δ)： 在特定工作載荷下測得的絕對變形值，直接關系到產品功能精度。

應用場景
剛度試驗廣泛應用于：

• 機械工程： 機床導軌、主軸、機器人臂、傳動軸、連接件。
• 土木工程： 橋梁、建筑框架、大壩、地基。
• 航空航天： 飛機機翼、機身結構、發動機支架、衛星部件。
• 汽車工業： 車身骨架、底盤部件、懸架系統。
• 材料研發： 新型金屬合金、復合材料、高分子材料的性能表征。
• 精密儀器： 光學平臺、測量設備支架、減振系統。

試驗標準與規范
為確保試驗結果的可靠性、一致性和可比性，需遵循國際、國家或行業標準：

• 國際標準： ISO (如 ISO 6892-1 金屬材料拉伸試驗)， ASTM (如 ASTM E111 楊氏模量測定)。
• 國家標準： 各國有相應的國家標準（如中國的GB/T標準）。
• 行業標準： 特定行業（如航空航天、汽車）有更嚴格的補充規范。
  標準通常詳細規定了試樣制備、試驗設備精度、環境條件（溫度、濕度）、加載速率、數據采集頻率和結果處理方法。

挑戰與發展趨勢

• 挑戰： 高精度測量（微米/納米級變形）、復雜結構/異質材料（如復合材料）的剛度表征、高溫/高壓等極端環境下的測試、大型結構原位測試的成本與精度平衡。
• 趨勢：
  • 高精度與自動化： 傳感器精度和試驗機控制水平持續提升，自動化測試流程減少人為誤差。
  • 多場耦合測試： 結合溫度場、濕度場、電磁場等進行剛度測試，模擬真實工況。
  • 齊全仿真結合： 利用有限元分析（FEA）等數值模擬與試驗結果相互驗證與補充。
  • 智能化與大數據： 利用AI分析海量試驗數據，進行材料性能預測和結構優化。
  • 非接觸與全場測量： DIC等光學方法應用日益普及，提供更豐富的變形信息。

結語
剛度試驗是連接材料性能、結構設計與實際應用的基石。通過精確測定材料與結構在受力下的變形響應，工程師能夠評估其抵抗變形的能力，從而確保產品在服役過程中的穩定性、精度和安全性。隨著新材料、新結構的涌現和測試技術的不斷進步，剛度試驗將繼續在提升工程可靠性和推動技術創新中扮演不可或缺的角色。從微觀材料研發到宏觀結構評估，理解并掌控“剛度”這一核心屬性，是邁向卓越工程設計的關鍵一步。
