齒輪嚙合檢測：傳動精度的守護者

齒輪，作為機械傳動的核心部件，其嚙合質量直接影響著設備的運行效率、噪聲水平、振動特性及使用壽命。嚙合檢測，正是評估與保障齒輪副傳動性能的關鍵技術環節。本文將系統探討其核心原理、主要方法、關鍵參數及應用價值。

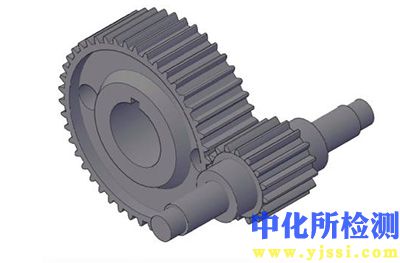

一、嚙合基礎：傳動的靈魂

• 嚙合原理： 當一對齒輪在正確安裝下運轉時，其齒面會在理論嚙合線（或嚙合區）上依次接觸、傳遞運動和動力。理想情況下，瞬時傳動比應保持恒定。
• 重合度： 衡量同時參與嚙合的齒對平均數，是傳動平穩性的核心指標。重合度大于1是連續平穩傳動的必要條件。
• 嚙合印痕： 齒輪配對運轉后在齒面上留下的接觸區域痕跡，直觀反映了齒面接觸的優劣（位置、大小、形狀），是裝配質量與齒形匹配程度的直接體現。

二、核心檢測手段：精度之源

嚙合檢測主要分為直接接觸檢查與動態性能分析兩大類：

1. 接觸斑點檢查（靜態/輕載）：

   • 原理： 在齒輪齒面均勻涂抹薄層顯示劑（如紅丹粉、藍油），手動盤動齒輪副數圈后分離，觀察齒面接觸斑點的分布。
   • 評估要點： 斑點位置（應居中）、面積（越大越好）、形狀（應為規則的橢圓形或長條形）。
   • 優點： 簡單直觀、成本低、快速定位裝配問題（如軸線平行度、中心距偏差）。
   • 局限： 反映的是靜態或低載狀態，難以精確量化，受操作影響較大。

2. 雙面嚙合綜合檢查：

   • 原理： 被測齒輪與高精度測量齒輪（或稱“標準齒輪”）在預定中心距下緊密嚙合滾動。通過測量中心距的變動量或回轉角的變動量（單面嚙合檢查則測量被測齒輪的轉角誤差）。
   • 測量參數： 主要得到反映齒輪副綜合精度的一維誤差曲線，評定項目如“一齒綜合誤差”、“一轉綜合誤差”。
   • 優點： 接近實際工作狀態，測量效率高，能快速篩選出綜合性能差的齒輪。
   • 局限： 結果受測量齒輪精度影響，無法分離出單項誤差的具體來源（是齒形誤差還是齒距誤差等）。

3. 坐標測量法（CMM）與齒輪測量中心：

   • 原理： 使用高精度坐標測量設備，沿理論齒廓或齒面進行點掃描測量（接觸式或非接觸式）。
   • 測量參數： 可獲取最全面的單項幾何誤差：單個齒距誤差、累積齒距誤差、齒形偏差（漸開線輪廓誤差）、齒向偏差（螺旋線誤差）、徑向跳動等。
   • 優點： 測量精度最高，可精確分離各項誤差來源，提供詳細診斷信息。
   • 局限： 設備昂貴，測量速度相對較慢，對環境和操作人員要求高。

4. 振動與噪聲分析（動態間接）：

   • 原理： 齒輪嚙合不良是設備振動噪聲的主要根源之一。通過精密傳感器采集齒輪箱運行時的振動和噪聲信號，分析其頻譜特征（如嚙合頻率及其邊帶）。
   • 評估要點： 識別異常振動分量（幅值、頻率），診斷是否存在磨損、斷齒、嚴重齒形齒向偏差等問題。
   • 優點： 可在設備運行狀態下實施，適合在線監測和故障診斷。
   • 局限： 需要專業知識解讀信號，易受其他振源干擾，難以精確定量幾何誤差大小。

三、關鍵評價參數：質量的標尺

• 單項偏差： 構成齒輪精度的基本元素。
  • 齒距偏差： 單個齒距偏差、齒距累積偏差（影響傳動平穩性）。
  • 齒廓偏差（齒形偏差）： 實際齒廓偏離設計齒廓的量（影響瞬時傳動比和噪聲）。
  • 螺旋線偏差（齒向偏差）： 實際齒線偏離設計齒線的量（影響齒面載荷分布和接觸斑點）。
  • 徑向跳動： 齒輪旋轉時，齒槽或齒厚相對于基準軸線的徑向變動量。
• 綜合偏差： 反映各單項誤差綜合作用的效果。
  • 切向綜合偏差： 如一齒切向綜合偏差、一齒切向綜合偏差（主要來自雙面嚙合檢查）。
  • 傳動誤差： 輸出軸實際轉角與理論轉角的差值（單面嚙合檢查）。
• 接觸斑點要求： 依據齒輪類型、精度等級和應用場合，標準（如ISO, AGMA, GB）對斑點位置、大小（齒高方向、齒長方向覆蓋率）有明確規定。

四、應用價值：從制造到運維

• 制造過程控制： 指導齒坯加工、熱處理、精磨等工序調整，確保齒輪達到設計精度要求。
• 質量控制與驗收： 出廠前對齒輪精度進行嚴格把關，是保證產品質量的核心環節。
• 裝配精度驗證與調整： 通過接觸斑點檢查等手段，驗證軸系平行度、中心距、齒側間隙等裝配參數是否符合要求，指導裝配調校。
• 故障診斷與預測性維護： 運行中的振動噪聲分析可及時發現嚙合狀態劣化（如磨損、點蝕、裂紋），避免設備突發故障。結合定期離線精密檢測，評估齒輪剩余壽命。
• 性能優化： 精確的誤差數據為齒輪修形設計提供依據，優化載荷分布、降低噪聲振動、提高效率和使用壽命。

結語

齒輪嚙合檢測是貫穿齒輪全生命周期的重要技術保障。從基礎的接觸斑點檢查到精密的坐標測量，從靜態評估到動態監測，多種技術手段共同構筑了對齒輪傳動質量的立體化監控網絡。理解嚙合原理，掌握關鍵檢測方法及其評價參數，對于設計、制造、裝配高性能齒輪傳動系統，提升設備可靠性與效率，降低運行維護成本，具有不可替代的基礎性作用。它是確保齒輪這一“工業基石”穩健運行的精密哨兵。
