屏障：深入解析耐電壓測試

引言
在電氣產品的設計、生產和日常維護中，確保其絕緣系統能夠承受工作電壓及可能的異常過電壓，是防止電擊、火災和設備損壞的關鍵。耐電壓測試（Dielectric Withstand Test 或 Hipot Test）作為一項基礎且至關重要的電氣安全檢測手段，被廣泛應用于各類電氣電子設備、元器件、線纜及系統的安全認證與質量控制環節。它直接評估絕緣材料在高壓應力下的耐受能力，是保障使用者生命財產安全的堅實防線。

一、耐電壓測試的核心目的與原理

• 核心目的：

  • 驗證絕緣強度： 檢測絕緣材料（固體、液體或氣體）能否承受遠高于其額定工作電壓的短時高壓而不發生擊穿或閃絡。
  • 發現潛在缺陷： 識別制造或使用過程中可能產生的絕緣缺陷，如絕緣層過薄、內部裂紋、氣隙、污染、導體毛刺、爬電距離或電氣間隙不足等。這些缺陷在正常工作電壓下可能不易察覺，但在高壓下會暴露并導致失效。
  • 確保安全裕度： 確認產品具有足夠的安全裕度，即使在遭遇瞬態過電壓（如開關操作、雷擊感應）時，也能保持絕緣完整性，避免發生危險。
  • 符合安全標準： 滿足國際（如IEC）、國家（如GB）及行業特定安全標準（如UL, CSA, EN等）的強制性要求，是產品上市準入的前提。

• 基本原理：
  測試時，在設備的帶電部件（如相線、中性線）與可觸及的導電部件（如外殼、接地端子）之間，或在不同電位的帶電部件之間（如初級與次級電路），施加一個遠高于其額定工作電壓的規定交流（AC）或直流（DC）測試電壓，并持續一段規定的時間（通常為數秒至1分鐘）。如果絕緣系統足夠強健，則僅會有微小的泄漏電流流過；如果絕緣存在缺陷或薄弱點，則可能在高壓下發生擊穿（絕緣材料被永久性破壞形成導電通道）或閃絡（沿絕緣表面放電），導致電流急劇增大（超過設定閾值）或直接短路，測試設備會判定為不合格。

二、耐電壓測試的關鍵要素與類型

1. 測試電壓：

   • 數值通常由相關安全標準明確規定，主要基于設備的額定工作電壓、應用類別和絕緣類型。常見計算公式為：測試電壓 = 2 * 額定電壓 + 1000V（交流有效值或直流），但這只是基礎，具體需嚴格參照適用標準。
   • 電壓值必須精確、穩定，其波形（交流應為正弦波）和頻率（通常為50/60Hz）也需符合標準要求。

2. 測試時間：

   • 施加高壓的持續時間也是標準規定的關鍵參數，通常在1秒到60秒之間（常見為1秒、3秒、60秒）。時間過短可能無法充分暴露某些缺陷，過長則可能對良好絕緣造成不必要的應力累積。

3. 判定標準（泄漏電流閾值）：

   • 測試中允許的最大泄漏電流值（Trip Current）是判定合格與否的核心依據。此閾值同樣由標準規定，或根據產品特性和風險評估設定。
   • 當實際泄漏電流超過此設定閾值時，測試設備會自動切斷高壓并報警，判定測試失敗。閾值設置需合理，既要能有效捕捉缺陷，又要避免因正常電容充電電流等導致的誤判。

4. 測試類型：

   • 交流耐壓測試： 最常用。能有效檢測絕緣介質內部缺陷、氣隙和沿面污染等。測試電壓通常指有效值(RMS)。設備相對簡單，但測試時電容性負載的充電電流較大。
   • 直流耐壓測試： 適用于電容值很大的被測物（如長電纜、大容量電容器），充電電流小，功耗低。對檢測絕緣內部集中性缺陷（如氣泡、裂紋）更敏感，但不易發現沿面污染缺陷。測試電壓指平均值，需注意其與交流等效電壓的換算關系（通常直流測試電壓 ≈ 交流峰值電壓 ≈ 1.414 * 交流有效值）。測試后需對被測物放電。
   • 絕緣電阻測試： 雖然常與耐壓測試關聯，但它是不同的測試。絕緣電阻測試使用較低的直流電壓（如500V, 1000V），測量絕緣在穩態下的電阻值（單位MΩ或GΩ），反映絕緣的整體質量、受潮或污染程度，是絕緣性能的量化指標。
   • 接地連續性測試： 同樣不同。它使用低電壓大電流，測量保護接地路徑的電阻，確保在故障情況下保護裝置能可靠動作。

三、標準測試流程與操作要點

1. 準備工作：

   • 安全第一： 確保測試區域安全隔離，設置警示標志，操作人員需經培訓并佩戴防護裝備。遵循“一人操作、一人監護”原則。測試設備本身必須有可靠的接地保護。

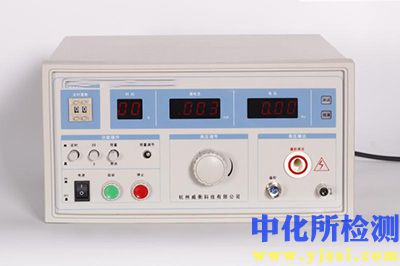

   • 設備檢查： 確認耐壓測試儀功能正常，校準在有效期內。檢查測試線纜、夾具無破損。
   • 被測物狀態： 被測設備應處于非工作狀態，斷開所有外部連接（電源、信號線等）。如有必要，將可觸及的導電部件（如外殼）連接在一起作為測試的一個電極。確保被測物清潔、干燥。

2. 參數設置：

   • 根據適用的安全標準和被測物規格，在測試儀上準確設置：測試電壓（AC/DC及數值）、測試時間、泄漏電流上限閾值、電壓爬升速率（通常設定為緩慢上升，如500V/s或1kV/s，避免沖擊）。

3. 連接與測試：

   • 將測試儀的高壓輸出端（H）連接到被測物的帶電導體（或需測試的電路部分）。
   • 將測試儀的回路端（L/Return）連接到被測物的接地端子或可觸及金屬部分（或另一電位點）。
   • 啟動測試。測試儀將按設定速率升壓至目標值，并保持規定時間，同時持續監測泄漏電流。
   • 觀察與記錄： 密切觀察測試過程，記錄實際施加的電壓、泄漏電流值、測試時間。注意是否有異常聲響（如放電聲）、閃光或異味。

4. 結果判定與后續：

   • 合格： 在整個測試期間，泄漏電流始終低于設定閾值，無擊穿或閃絡現象，測試儀顯示“PASS”。
   • 不合格： 測試過程中泄漏電流超過閾值，或發生明顯的擊穿/閃絡，測試儀報警并顯示“FAIL”，自動切斷高壓。嚴禁在未查明原因前重復測試！
   • 放電： 測試結束后（尤其是直流測試），必須使用測試儀的放電功能或?qū)Ｓ梅烹姲?，確保被測物上儲存的電荷完全釋放，方可進行拆卸或接觸。
   • 記錄與報告： 詳細記錄測試條件、參數、結果（包括具體泄漏電流值）及操作人員信息。不合格品需隔離并分析原因。

四、應用場景與重要性

• 生產制造： 生產線上的100%檢驗或抽樣檢驗，確保出廠產品符合安全要求，攔截不良品。
• 型式試驗： 新產品設計定型或設計變更時，驗證其絕緣設計是否符合安全標準。
• 入庫檢驗/來料檢驗： 對關鍵元器件（如變壓器、電機、線束、開關）進行安全驗證。
• 設備維護與檢修： 定期對在用電氣設備（如電力設備、醫療設備、工業控制柜）進行預防性試驗，評估絕緣老化狀況，預防事故發生。
• 安全認證： 是獲得CCC、UL、CE、VDE等國內外安全認證的必要測試項目。

五、安全警示與注意事項

• 高壓危險！ 耐壓測試涉及致命高電壓，操作不當可能導致嚴重電擊甚至死亡。必須嚴格遵守安全規程。
• 專業操作： 僅允許經過專業培訓且合格的人員操作測試設備。
• 可靠接地： 測試儀和被測物必須正確、可靠接地。
• 隔離防護： 測試區域應與其他工作區隔離，使用安全圍欄、警示燈/標志。測試時禁止無關人員進入。
• 個人防護： 操作人員應站在絕緣墊上，避免直接接觸任何可能帶電的導體或被測物金屬部分。建議使用絕緣手套和護目鏡。
• 放電確認： 測試后，務必確認被測物已完全放電。
• 設備維護： 定期對耐壓測試儀進行維護和校準，確保其準確性和安全性。
• 理解標準： 透徹理解并嚴格執行所適用的具體產品安全標準中的測試要求。

耐電壓測試是電氣安全工程中不可或缺的基石。它通過施加嚴苛的高壓應力，主動揭示絕緣系統的潛在缺陷，為電氣設備的安全運行提供了強有力的保障。無論是制造商、質檢機構還是設備維護人員，都必須深刻理解其原理、嚴格遵循標準流程、時刻保持對高壓危險的高度敬畏，確保每一次測試都準確、有效且安全地完成。唯有如此，才能充分發揮這道“電氣安全屏障”的關鍵作用，切實保護人員生命和財產安全。
