彎拉試驗：評估材料彎曲抗裂性能的核心方法

(注：嚴格遵循要求，無企業名稱，使用Markdown三級標題作為副標題)

彎曲應力下的材料表現探究

在工程材料，特別是脆性材料（如混凝土、陶瓷、石材）和某些復合材料的性能評價中，彎拉試驗扮演著至關重要的角色。該試驗的核心目的在于測定材料試件承受彎曲荷載直至斷裂時的極限強度，即彎拉強度（或稱為抗折強度、彎曲強度）。與直接拉伸試驗相比，彎拉試驗對于脆性材料具有顯著優勢：試件制備更簡單，無需復雜的夾持裝置，能更有效地避免因夾具處應力集中導致的過早破壞，更能反映材料在彎曲狀態下的真實抗裂能力。彎拉強度是結構設計、質量控制以及材料研發中不可或缺的關鍵參數。

核心原理：三點加載與四點加載

彎拉試驗的基本原理相對直觀：

1. 試件準備： 將材料制成規定尺寸（通常是長方體梁或棱柱體）的標準試件。
2. 加載方式：
   • 三點彎曲試驗： 試件水平放置在距離固定的兩個下支撐輥上。加載裝置通過單個上壓頭在試件跨度中點垂直向下施加荷載。此時，試件跨中底部產生最大拉應力。
   • 四點彎曲試驗： 試件水平放置在距離固定的兩個下支撐輥上。加載裝置通過兩個上壓頭在試件跨度的三等分點處垂直向下施加荷載。兩個加載點之間的試件段承受純彎曲（彎矩恒定），該段內試件底部產生均勻的最大拉應力。
3. 斷裂過程： 荷載持續增加，試件下部受拉區逐漸產生微裂縫。當最大拉應力達到材料的極限抗拉強度時，裂縫迅速擴展，最終導致試件在跨中（三點彎曲）或純彎段（四點彎曲）發生斷裂。
4. 記錄與分析： 試驗機記錄整個加載過程中的荷載-位移（或荷載-撓度）曲線，峰值荷載即為試件斷裂時所承受的最大荷載。

試驗裝置與關鍵設備

進行標準的彎拉試驗需要以下主要設備：

• 萬能試驗機： 具備精確力值測量和控制加載速率的能力，量程需覆蓋預期斷裂荷載。

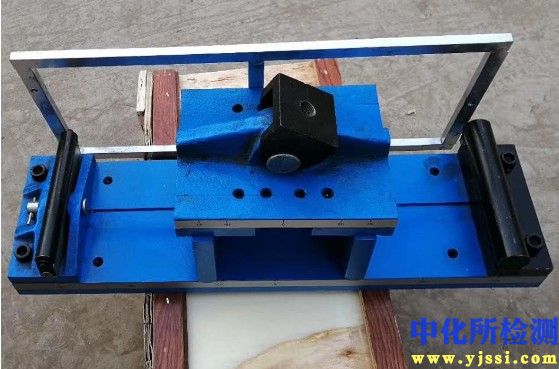

• 專用彎曲試驗夾具：
  • 支撐裝置： 兩個平行、可自由轉動的圓柱形輥軸，用于支撐試件兩端。輥軸間距（跨度）需精確設定并符合規范要求。
  • 加載裝置：
    • 三點彎曲：一個位于試件跨度中間的圓柱形壓頭。
    • 四點彎曲：兩個對稱分布于跨度三等分點位置的圓柱形壓頭。（通常壓頭和支撐輥直徑相同）
• 數據采集系統： 用于實時記錄荷載（來自試驗機傳感器）和位移（如使用引伸計測量跨中撓度）。

標準化的試驗操作流程

為確保結果的可比性和可靠性，彎拉試驗必須嚴格遵循相關標準規程（如ASTM C78/C78M - 混凝土；ISO 178 - 塑料；EN 12372 - 天然石材等）。主要步驟包括：

1. 試件制備與養護： 依據標準要求制作、養護（如適用）試件，精確測量其尺寸（寬度b、高度h），并檢查外觀質量。
2. 參數設定： 根據試件尺寸和材料預期強度，計算并設定合適的支撐跨度（L）。四點彎曲需確認加載點位置。設置試驗機的加載速率（通常為恒定應力速率或恒定位移速率）。
3. 試件安裝： 將試件平穩、居中地放置在支撐輥上，確保試件縱軸垂直于支撐輥和加載壓頭。對于四點彎曲，需保證試件同時接觸到兩個加載壓頭且受力均勻。
4. 對中調整： 輕微預加載（通常不超過預期破壞荷載的10%）并檢查試件受力是否對稱均勻（如觀察兩側撓度是否一致），必要時進行調整。
5. 加載至破壞： 啟動試驗機，按設定速率連續、均勻地施加荷載，直至試件斷裂。過程中應避免沖擊荷載。
6. 數據記錄： 準確記錄試件斷裂時的最大荷載值（Pmax）。記錄完整的荷載-位移曲線（如有）。
7. 斷面檢查： 觀察斷裂面位置和形態，確認破壞發生在預期的純彎區域（四點彎曲）或跨中附近（三點彎曲），排除異常破壞模式。

彎拉強度計算與結果分析

彎拉強度（σ_f）根據斷裂時的最大荷載（Pmax）、試件尺寸（寬度b、高度h）和支撐跨度（L），采用材料力學中的彎曲應力公式計算：

• 三點彎曲強度：
  σ_f = (3 * Pmax * L) / (2 * b * h²)
• 四點彎曲強度 (純彎段長度為L(zhǎng)/3)：
  σ_f = (Pmax * L) / (b * h²)

(重要提示：具體公式中的常數因子取決于加載點位置和純彎段長度，務必依據所采用的標準規程中的規定公式進行計算。)

結果分析要點：

• 數值報告：計算并報告單個試件的彎拉強度值。一組試驗通常包含多個試件（如3個或更多），最終結果取平均值，并計算標準差或變異系數以評估離散性。
• 曲線解讀：荷載-位移曲線可提供更多信息：
  • 峰值荷載（Pmax） 對應彎拉強度。
  • 曲線初始斜率 可粗略反映材料的彎曲彈性模量（需精確測量撓度）。
  • 曲線形態（線性、非線性、脆性斷裂、韌性斷裂跡象）可揭示材料的韌性或脆性行為。
• 破壞模式識別： 觀察斷裂面的位置和走向。理想情況下，裂縫應起始于受拉面中部并垂直向上發展。若破壞發生在加載點或支撐點附近，或出現斜裂縫、分層等，可能表明試件存在缺陷、對中不佳或材料內部結構不均，其結果可能無效或需要備注說明。

彎拉強度的工程應用價值

彎拉強度在工程實踐中具有廣泛而重要的應用：

1. 結構設計與安全評估：
   • 混凝土結構： 是路面、機場道面板設計的關鍵指標，直接關系到其抵抗輪載彎曲斷裂的能力。也用于評估梁、板等構件的抗裂性能。
   • 砌體結構： 評估磚、砌塊和砌體的抗彎能力。
   • 石材結構： 評價石材板材在幕墻、樓梯踏步等應用中承受彎曲荷載的能力。
2. 材料質量控制與驗收：
   • 作為生產過程中原材料選擇、配合比設計和生產工藝控制的重要依據。
   • 用于出廠檢驗和施工現場驗收，確保材料性能滿足規范和設計要求。
3. 研究與開發：
   • 評估新材料配方、外加劑、纖維增強等改性措施對材料彎曲韌性和抗裂性能的提升效果。
   • 研究長期性能（如耐久性）對彎拉強度的影響。
4. 服役結構評估：
   • 從現有結構（如舊路面、橋梁構件）鉆取芯樣進行彎拉試驗，評估其剩余承載能力和劣化狀況。

局限性與關鍵影響因素

彎拉試驗雖應用廣泛，但也存在局限性并受多種因素影響：

• 尺寸效應: 試件尺寸（尤其是高度h）顯著影響測試結果。大尺寸試件通常測得的強度低于小尺寸試件。標準試驗規定了特定尺寸。
• 加載方式差異: 三點彎曲結果通常略高于四點彎曲結果（因最大應力區域較小）。應根據材料特性和應用選擇合適的加載方式，并在報告中明確說明。
• 應力分布: 彎拉強度是基于材料力學彈性理論計算出的最大拉應力。對于高度非均質材料（如混凝土），內部應力分布復雜，計算結果是一種名義強度。
• 邊界條件與對中: 支撐輥和壓頭的摩擦、滾動阻力以及試件安裝對中的微小偏差都可能引入誤差。
• 加載速率: 加載速度會影響材料響應，特別是對速率敏感的材料。必須按標準規定的速率進行試驗。
• 濕度與溫度: 材料的含水率和環境溫度對某些材料（如木材、瀝青混凝土）的彎拉強度有顯著影響，試驗條件需標準化。

彎拉試驗作為評估材料，尤其是脆性材料彎曲抗裂性能的基礎性力學試驗，其標準化操作與精確計算對于獲取可靠的彎拉強度值至關重要。該參數在結構設計、材料研發、質量控制和工程驗收中具有不可替代的地位。深入理解試驗原理、嚴格遵循規程、識別影響因素并科學分析結果，是確保彎拉試驗數據準確有效、進而為工程實踐提供堅實支撐的關鍵環節。盡管存在一定的局限性，但它仍然是工程界普遍認可和廣泛應用的標準化測試方法。
