電場強度檢測：原理、技術與應用全景

引言：無形的力量與有形的測量
電場，作為電荷在空間中產生的一種物理場，雖然無法被人類感官直接感知，卻深刻影響著現代社會的方方面面。從高壓輸電線路的安全運行，到電子設備的電磁兼容性，再到環境電磁輻射水平的評估，精確測量電場強度（E-field Strength）成為保障技術發展、生產安全和公眾健康的關鍵環節。掌握電場強度的檢測技術，即是掌握了一把解讀電磁環境、駕馭電磁能量的鑰匙。

一、電場強度基礎：概念與量度

電場的基本定義
電場強度（E）是描述電場對電荷施加作用力能力的物理量。其定義為：在電場中某一點，單位正電荷所受的庫侖力。數學表達式為：E = F / q，其中 F 是試驗電荷 q 受到的作用力。國際單位制中，電場強度的單位是伏特每米（V/m）。在強場環境下，常用千伏每米（kV/m）或兆伏每米（MV/m）。

電場的產生與特性

• 源電荷：任何靜止或運動的電荷都是電場的源頭。
• 時變特性：靜電荷產生靜電場（DC）；隨時間變化的電荷或電流則產生時變電場（AC），如工頻電場（50/60 Hz）或射頻/微波電場（kHz至GHz）。
• 空間分布：電場強度隨距離源電荷的距離增大而衰減（對于點電荷，遵循平方反比定律），并受介質屬性（介電常數ε）和周圍導體/絕緣體的影響，可能發生畸變或屏蔽。
• 矢量屬性：電場強度是矢量，具有大小和方向，方向定義為正電荷在該點所受電場力的方向。

二、電場強度檢測的核心原理與方法

電場檢測的核心是將無形的電場信號轉化為可量化處理的電信號。主要基于以下幾種物理效應：

1. 感應（電容耦合）原理

• 工作原理：將一塊導體（稱為傳感器電極或探頭）置于待測電場中。在電場作用下，導體內部自由電子重新分布，在其表面感應出電荷，形成感應電壓。
• 信號提取：測量該感應電極相對于參考點（通常是地或儀器外殼）的電壓差。此電壓與電極所處位置的電場強度成正比。
• 適用性：廣泛應用于低頻（工頻）和射頻電場測量。是大多數手持式場強儀和固定監測站的基礎。

2. 電光效應（克爾效應、泡克爾斯效應）

• 工作原理：某些光學介質（晶體、液體或氣體）的折射率會隨外加電場線性（泡克爾斯效應）或二次方（克爾效應）變化。
• 信號提取：讓一束偏振光通過處于待測電場中的電光介質。電場引起介質折射率變化，進而改變通過光的偏振態或相位。通過光學檢測器（如光電二極管）分析光信號的變化即可推算出電場強度。
• 優勢：非接觸、高空間分辨率、寬帶寬、抗電磁干擾能力強。
• 應用：高壓設備內部電場測量、瞬態電場測量、電磁兼容測試。

3. 微機械系統（MEMS）傳感器

• 工作原理：利用微加工技術在硅片上制造微小的可動結構（如懸臂梁、振動膜片）。置于電場中時，靜電力作用使微結構發生位移或改變其振動特性。
• 信號提取：通過檢測微結構的位移（常用電容或光學方法）或諧振頻率變化，轉換為電信號輸出，該信號與電場強度相關。
• 特點：體積小、功耗低、易于集成、成本低，適合陣列化部署。
• 應用：可穿戴設備、物聯網環境監測、植入式醫療設備監測。

三、電場強度檢測設備與系統

1. 主要設備類型

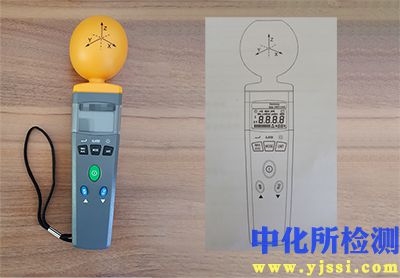

• 手持式場強儀：便攜、操作簡單，常用于現場快速測量、安全巡檢、電磁環境調查。通常基于感應原理，配有不同類型探頭（各向同性或各向異性）以適應不同頻段（工頻、射頻）。
• 寬帶場強探頭與接收機：通常由小型化電場傳感器（探頭）和主機（接收機/分析儀）組成。探頭將電場轉換為電壓信號，接收機進行信號放大、濾波、檢波、數字化和分析。用于電磁兼容測試、射頻輻射測量。
• 固定式在線監測系統：由多個電場傳感器節點、數據采集單元、通信模塊和中央監控平臺組成。用于對關鍵區域（如高壓變電站、雷達站周邊）進行長期、連續的電場強度監測和預警。
• 專用測量系統：如基于電光原理的高壓探頭、用于瞬態場測量的時域系統（搭配高速示波器）、用于近場掃描的自動化探頭臺系統等。

2. 關鍵性能參數

• 頻率范圍（帶寬）：設備能夠準確測量的最低頻率到最高頻率。選擇設備時需匹配待測電場的頻率特性。
• 量程：可測量的最小電場強度（靈敏度）到最大電場強度（上限）。需覆蓋預期測量范圍。
• 精度與不確定度：測量結果與真值的接近程度。受校準、環境溫度、濕度、探頭方向性等因素影響。
• 各向同性：理想探頭應對空間中所有方向的電場分量同等敏感，測量結果不依賴于探頭方向。實際探頭存在方向性響應差異。
• 線性度：輸出信號與輸入電場強度成比例關系的程度。
• 動態范圍：可同時測量的最小信號與最大信號的比值。

四、電場強度檢測的核心應用場景

1. 電力工業與高壓設備安全

• 輸電線路與變電站工頻電場監測：評估工作人員暴露水平是否符合安全限值（如標準中規定的10 kV/m或5 kV/m等限值）。
• 設備狀態診斷：通過測量絕緣子、套管、變壓器等關鍵設備周圍的電場分布異常，診斷內部缺陷（如局部放電）。
• 電磁環境評估：預測和測量新建高壓線路對周邊環境的工頻電場影響。

2. 電磁兼容（EMC）測試

• 輻射騷擾（RE）測試：測量電子電氣設備工作時無意發射的射頻電場強度，確保其符合相關標準（如CISPR, FCC, EN等）的限值要求。
• 輻射抗擾度（RS）測試：向被測設備施加標準規定的射頻電場，評估其抵抗外界電磁干擾的能力。
• 靜電放電（ESD）測試：評估設備對ESD瞬態電場的抗擾度。

3. 環境電磁輻射監測與公眾健康

• 環境背景場調查：監測城市、居民區、學校等場所的射頻綜合場強水平（來自廣播、電視、基站、WiFi等）。
• 特定源影響評估：評估移動通信基站、廣播電視發射塔、雷達站等設施周邊環境的電磁輻射水平。
• 科學研究：研究長期暴露于低強度電磁場與人體健康的潛在關聯（需嚴格遵循科學規范和倫理）。

4. 科學研究與前沿技術

• 高電壓工程：研究絕緣材料特性、放電物理過程、新型電力設備設計中的電場分布。
• 等離子體物理：診斷和控制等離子體中的電場。
• 生物電磁學：研究電磁場與生物體相互作用的機制。
• 無線通信：天線近場測量、信道特性研究、MIMO系統優化。
• 氣象與空間物理：研究大氣電學、雷電活動、電離層電場。

五、檢測實踐中的挑戰與注意事項

1. 校準溯源：電場測量設備的準確性高度依賴定期校準。應使用經國家計量機構或認可實驗室校準的標準場源（如平行板電容器、橫電磁波室TEM Cell、吉赫茲橫電磁波室GTEM Cell、開闊試驗場OATS）進行校準，確保測量結果可溯源至國際標準。
2. 探頭引入的畸變：任何置于電場中的導體探頭都會擾動原有的場分布，導致測量誤差。探頭尺寸越小，對場的擾動越小（空間分辨率越高），但靈敏度可能降低。選擇探頭時需權衡。
3. 地參考與接地：感應式探頭需要一個穩定的參考電位（通常為地）。接地不良或存在地回路干擾會嚴重影響低頻電場測量精度。電光探頭和MEMS探頭在此方面有優勢。
4. 近場與遠場：在靠近輻射源（距離小于波長/2π）的近場區，電場和磁場強度關系復雜，需要分別測量。在遠場區（距離大于波長/2π），電場和磁場強度存在固定比例關系（波阻抗約377Ω），測量其一即可推算電磁場強度。
5. 環境影響因素：溫度、濕度、風速、降雨、附近移動物體（包括測量人員本身）都可能影響測量結果。需在標準或可控條件下進行測量，并記錄環境參數。
6. 標準與法規遵從：不同應用領域有相應的測量標準和限值規范（如IEEE C95.1, ICNIRP導則，各國國家標準）。測量方法、設備要求、布點原則、數據處理等必須嚴格遵循相關標準。

六、未來發展趨勢

1. 智能化與網絡化：集成物聯網、人工智能技術，實現電場監測設備的遠程控制、數據自動分析、異常預警和智能決策支持。
2. 高精度與微型化：MEMS和納米技術的發展推動電場傳感器向更小尺寸、更高精度、更低功耗方向發展，便于集成到各種系統和設備中。
3. 寬頻帶與高動態范圍：開發能夠覆蓋從超低頻到太赫茲頻段、動態范圍極大的新型傳感器和測量系統，滿足復雜電磁環境和瞬態場測量的需求。
4. 多物理場融合測量：實現電場、磁場、溫度、濕度等多參數同步測量，提供更全面的環境感知信息。
5. 新型傳感材料與原理：探索如石墨烯、二維材料、量子點等新材料在電場傳感中的應用，以及基于量子效應的超靈敏電場探測技術。
6. 實時三維場重構：利用分布式傳感器陣列和齊全算法，實時重建空間電場的三維分布圖景。

結語：駕馭無形的力量
電場強度檢測技術作為連接電磁理論與工程實踐的橋梁，其重要性隨著電氣化、信息化社會的深入發展而日益凸顯。從保障電網安全到守護公眾健康，從支撐尖端科研到優化無線通信，精準的電場測量如同為無形的電磁世界繪制出清晰的圖譜。面對日益復雜的電磁環境和不斷涌現的新需求，電場檢測技術將持續演進，向著更高精度、更廣適用性、更強智能化的方向邁進，為人類更安全、更高效地利用電磁能量提供堅實的技術保障。
