熱斑試驗：光伏組件可靠性評估的關鍵環節

引言：隱形的能量殺手
在光伏發電系統中，組件通常被視為堅固耐用的單元。然而，一種名為“熱斑效應”的現象卻可能悄然侵蝕其性能和壽命，甚至引發火災風險。熱斑試驗作為光伏組件質量控制和可靠性評估的核心項目，對于保障電站長期安全穩定運行至關重要。

一、熱斑效應：成因與危害解析

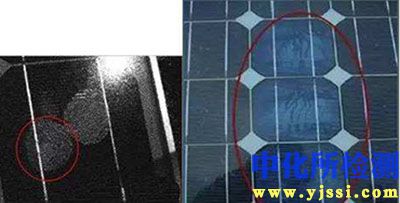

• 成因機理： 當組件中的某個電池片由于內部缺陷（如隱裂、碎片、工藝不良）或外部因素（如局部遮擋、鳥糞、落葉、灰塵堆積）導致其輸出電流低于串聯鏈中其他電池片時，該電池片將從發電狀態轉變為耗能狀態。此時，串聯回路中的電流被迫流過這塊“落后”電池片，電能將以熱能形式在其內部大量耗散，形成局部高溫點，即熱斑。
• 潛在危害：
  • 性能衰退： 高溫顯著加速封裝材料（如EVA膠膜）老化、黃變，降低透光率，同時損害電池片本身性能，導致組件整體功率永久性下降。
  • 材料損傷： 極端高溫可能導致電池片碎裂、焊帶熔斷、背板鼓包甚至燒穿，造成不可逆的物理損壞。
  • 安全隱患： 持續高溫是電氣火災的重要誘因，嚴重威脅電站及周邊環境安全。
  • 經濟損耗： 組件更換成本高昂，發電量損失直接影響電站收益。

二、熱斑試驗：標準化的質量閘門
國際電工委員會（IEC）制定的標準（如IEC 61215系列針對地面晶體硅組件，IEC 61730系列針對安全要求）對熱斑試驗有明確規定。該試驗的核心目標是：

1. 評估耐受性： 驗證組件在模擬的極端遮擋條件下，其內部電路（特別是旁路二極管）能否有效激活并保護組件，避免因熱斑產生不可接受的溫升。
2. 檢驗耐久性： 確認經歷熱斑應力后，組件無明顯損壞（如燒焦、熔融、開裂），電學性能衰減在規定范圍內，絕緣性能仍滿足要求。
3. 保障安全性： 確保在最惡劣工況下，組件也不會引發明火或構成觸電等安全風險。

三、試驗方法：模擬與測量的精密結合
標準化的熱斑試驗通常在嚴格的實驗室環境中進行：

1. 遮擋模擬： 使用不透明遮擋物（模擬樹葉、鳥糞、積雪等）遮住組件中預先選定的一個或幾個電池片（通常選擇在特定工作電流下發熱最嚴重的電池片）。遮擋比例有嚴格要求（如遮擋單個電池片面積的1/3至2/3）。
2. 環境控制： 將組件置于標準測試條件（STC：輻照度1000 W/m², 電池溫度25°C）或更高輻照度（如~1000-1100 W/m²）下。組件需達到熱平衡。
3. 溫度監測： 使用高精度紅外熱像儀或貼附在關鍵位置（被遮擋電池片中心及邊緣、旁路二極管、接線盒、背板）的熱電偶，實時監測并記錄溫度變化。被遮擋電池片中心溫度是核心觀測值。
4. 電氣加載： 給組件施加接近其短路電流（Isc）或最大功率點電流（Imp）的恒定電流，模擬組件正常工作時的電流應力。
5. 持續時長： 試驗通常持續數小時（如5小時），或直到溫度達到穩定狀態（即溫升速率低于設定閾值）。
6. 性能與安全檢測： 試驗前后需測量組件的最大功率、絕緣電阻、濕漏電流等關鍵參數，并進行外觀檢查。

關鍵指標： 試驗過程中記錄的最高熱點溫度是核心判定指標之一。標準通常規定該溫度不得超過材料（如EVA、背板）的額定耐溫或一個安全上限值（例如，IEC 61215-2:2021中規定電池溫度不超過120°C，或制造商規定的更高溫度限值）。旁路二極管必須能及時導通分流，防止溫度失控。

四、熱斑效應防范：全鏈條應對策略

• 設計與制造端：
  • 嚴格電池片分選： 確保串聯電池片的電學性能（特別是電流）高度匹配，減小失配風險。
  • 優化旁路二極管設計： 合理配置二極管數量（通常每18-24片電池配一個）、位置，選用高品質、快速響應的二極管，確保其能在故障電池片反偏壓下及時導通，提供低阻抗旁路通道。
  • 提升工藝與材料： 優化焊接工藝減少隱裂，采用耐高溫、抗PID的材料（如POE膠膜）。
• 系統端：
  • 精準安裝： 避免支架、線纜等造成組件局部遮擋。保證組件安裝平整，減少積灰、積水導致的遮擋。
  • 合理系統設計： 組件串中避免混用不同型號、新舊程度差異大的組件。
• 運維端：
  • 定期清潔： 及時清除鳥糞、灰塵、積雪、落葉等遮擋物。某大型光伏電站運維數據顯示，定期清潔可使熱斑發生率降低70%以上。
  • 智能巡檢： 利用無人機搭載紅外熱像儀定期進行組件熱斑掃描檢測（紅外成像溫度檢測），是當前最有效的預防性手段。 可在早期發現輕微熱斑隱患。
  • 及時更換： 對檢測出的嚴重熱斑組件進行更換。

五、發展趨勢與挑戰

• 更高功率組件： 隨著組件功率密度提升，單位面積熱耗散增加，對熱斑耐受性和散熱設計提出更高要求。
• 新型電池技術： 鈣鈦礦、疊層電池等新型技術的熱斑效應機理、防護措施及測試方法有待深入研究與標準化。
• 智能診斷： 結合大數據、人工智能算法分析紅外圖像和發電數據，實現熱斑的精準定位、嚴重程度評估和預測性維護。
• 加速老化測試： 開發更能模擬長期戶外實際遮擋工況的加速熱斑老化測試方法。

結語：筑牢安全與效率的基石
熱斑效應是光伏組件潛在的“阿喀琉斯之踵”。標準化的熱斑試驗是識別組件設計缺陷、篩選劣質產品、保障電站安全穩定運行不可或缺的一道關卡。從組件設計制造源頭嚴格把控，到電站選址、安裝、運維全流程精細管理，結合齊全的檢測技術（尤其是紅外熱成像），構建多層次防御體系，方能有效遏制熱斑風險，最大化光伏系統的全生命周期價值與安全。持續的研究與標準更新，也將為應對更高性能和新型技術帶來的挑戰提供有力支撐。
