荷載滑移系數檢測：摩擦型高強螺栓連接性能的核心評價

引言：連接可靠性的基石
在鋼結構工程的核心領域，摩擦型高強度螺栓連接憑借其卓越的傳力性能與可靠的抗震能力，已成為現代鋼結構節點的主流形式。其核心機理在于通過螺栓施加的巨大預緊力，使得被連接鋼板接觸面間產生強大的摩擦阻力，從而抵抗外部荷載作用下的相對滑移。荷載滑移系數（μ），作為量化此種摩擦阻力的關鍵物理參數，直接決定了連接的承載能力、剛度和安全儲備。其準確性對結構的安全性與經濟性至關重要。因此，精確測定荷載滑移系數是鋼結構設計、制造、施工及驗收不可或缺的關鍵環節。

一、 荷載滑移系數的定義與核心價值

• 定義： 荷載滑移系數（μ）是指在摩擦型高強度螺栓連接中，當連接節點達到極限狀態（即接觸面間產生顯著微小滑移，通常定義為0.15mm或0.12mm）時，作用于連接鋼板摩擦面上的平均剪應力（τ） 與螺栓施加的最小預拉力設計值（P） 的比值。其數學表達式為：
  μ = τ / (P / A)
  其中，A為一個螺栓對應的鋼板摩擦面理論承壓面積。
• 核心價值：
  • 設計依據： 是計算摩擦型連接抗剪承載力的根本參數（N_v^b = k * n_f * μ * P）。
  • 性能標尺： 直觀反映鋼板接觸面的摩擦效能及抗滑移能力，是衡量連接節點剛度、延性和可靠性的核心指標。
  • 質量控制： 確認鋼板表面處理工藝（噴砂、拋丸等）的實際效果是否達到設計要求。
  • 工程驗收： 驗證工程實際使用的摩擦面處理方法和螺栓施擰工藝是否滿足規范強制性要求。
  • 安全保障： 確保結構在使用荷載及偶然荷載（如地震）下，連接節點不發生有害滑移，維持結構整體性。

二、 檢測的必要性：并非可有可無

理論計算與實驗室理想環境下的數值無法直接等同于工程實際。鋼板表面的處理質量、清潔度、沾染物（油污、浮銹、涂層）、環境溫濕度、螺栓施擰工藝及預拉力的一致性、鋼板貼合度等諸多變量，均會顯著影響摩擦面的實際摩擦系數。依賴經驗值或假定值進行設計存在巨大風險。 因此，通過規范化的荷載滑移試驗進行實測，是獲得真實、可靠滑動系數的權威途徑。

三、 檢測核心方法：標準化的抗滑移系數試驗

目前，國際及國內主要鋼結構規范（如ISO, AISC, GB 50205, JGJ 82等）均明確規定采用標準試件法測定荷載滑移系數。

1. 試驗原理： 模擬實際連接節點的受力狀態，對按照特定工藝制備的摩擦型連接試件施加平行于摩擦面的單向拉伸荷載，記錄荷載-位移關系曲線，確定試件發生規定滑移量時所對應的荷載值，進而計算荷載滑移系數。
2. 核心試件要求：
   • 材質與規格： 試件鋼板必須采用與工程構件同牌號、同批次的鋼材。
   • 摩擦面處理： 嚴格按照工程設計要求及規范許可的方法（如噴砂/拋丸除銹至Sa 2.5或Sa 3級、熱噴鋁/鋅、涂無機富鋅漆等）進行處理，處理工藝參數（磨料粒度、壓力、覆蓋率等）需記錄在案。
   • 螺栓與孔： 使用工程同批次、同等級、同規格的高強度螺栓、螺母和墊圈。孔徑符合規范要求（通常為螺栓直徑+1~3mm），孔壁光滑。
   • 試件形式： 標準雙摩擦面雙剪試件最為常用（見圖示）。由三塊鋼板組成，中間鋼板通過兩外側鋼板夾持，摩擦面位于中間板與兩側板之間。螺栓數量、間距、邊距等幾何參數需嚴格符合規范規定（如GB 50205要求螺栓數量≥2顆）。
   • 試件數量： 同一批處理工藝的鋼板，每批（通常指同一環境條件下、連續生產、同規格、同摩擦面處理方法的構件）需制作三組試件。
3. 關鍵試驗裝置與流程：
   • 加載設備： 高精度萬能材料試驗機或?qū)Ｓ美υ囼?yàn)機，具備恒速加載能力。
   • 位移測量： 高靈敏度位移計或引伸計，對稱布置于試件兩側摩擦面處（通常在螺栓孔軸線附近），直接測量兩塊外側鋼板相對于中間鋼板的相對位移（即摩擦面的潛在滑移量）。
   • 螺栓施擰：

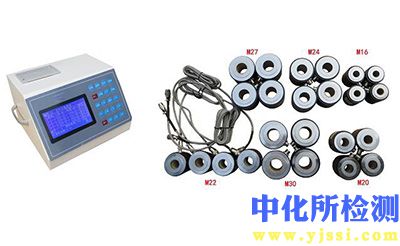

     • 使用經標定的扭矩扳手、轉角扳手或螺栓軸向力測試儀，嚴格按照設計預拉力（P）施擰螺栓。施擰工藝（初擰、復擰、終擰）需符合規范要求。
     • 對于大六角頭螺栓，通常采用扭矩法（控制扭矩值或扭矩系數）或轉角法施擰。
     • 對于扭剪型螺栓，以擰斷梅花頭作為達到預拉力的標志。
     • 螺栓預拉力需滿足規范容許偏差（通常要求±10%）。
   • 加載過程：
     • 試件安裝在試驗機夾具中，確保加載軸線與試件中心線重合，避免偏心受力。
     • 以平穩、連續的速率（通常3~5 kN/s）施加拉力荷載。
     • 實時、同步記錄施加的荷載（F）和兩側位移計測得的相對位移（δ1, δ2）。
     • 持續加載，直至試件發生明顯滑移（通常表現為荷載-位移曲線出現平臺或下降）。
     • 加載過程中，密切觀察試件狀態（螺栓斷裂、鋼板孔壁承壓破壞、鋼板拉斷等屬于非摩擦面失效，試驗無效）。
4. 核心數據采集與處理：
   • 繪制荷載（F）- 滑移位移（δ）曲線。滑移位移通常取兩側位移計讀數的平均值：δ = (δ1 + δ2)/2。
   • 確定滑移荷載（F_s）： 從F-δ曲線上，找到曲線首次發生明顯轉折（斜率顯著減小）所對應的荷載點。規范通常將此點定義為滑移發生點，對應的位移量即為規定的滑移極限（如0.15mm）。關鍵點： 需仔細辨別曲線上的非線性起始點，排除試驗初期裝置間隙、螺栓桿與孔壁輕微接觸等引起的假性位移。
   • 計算荷載滑移系數（μ）：
     μ = F_s / (n_f * m * P) 或等效形式
     • F_s：實測滑移荷載（N）
     • n_f：試件摩擦面數量（標準雙剪試件為2）
     • m：螺栓傳力面數量（即試件中螺栓承受剪切的截面數，標準雙剪試件為每個螺栓2個剪切面）
     • P：螺栓設計預拉力（N）。注意：此公式直接關聯了設計規范的計算表達式。需特別注意公式中各參數的定義需與所依據的規范完全一致。
   • 結果取值： 同一批三組試件測得的三個荷載滑移系數值，取其算術平均值作為該批鋼板摩擦面的荷載滑移系數實測值。若單個值與平均值偏差超過15%，應查明原因或重新試驗。若最小值小于設計規定值，則該批產品視為不合格。

四、 結果的應用：指導設計與施工

• 設計輸入： 實測的荷載滑移系數μ值是工程師進行摩擦型節點抗剪承載力計算的可靠依據，確保設計安全可靠且經濟合理。若實測值高于設計采用值，意味著安全儲備增加或可優化設計；若低于設計值，則必須采取加固措施或重新評估節點性能。
• 工藝驗證與優化： 明確鋼板表面處理工藝的實際效果，為改進工藝參數（如噴砂粗糙度、涂層厚度）提供數據支撐。
• 施工質量保障： 驗證現場施工的螺栓施擰工藝（扭矩值、施擰順序等）能否有效達到設計所需的預拉力，確保節點初始摩擦力滿足要求。
• 工程驗收標準： 是判定鋼結構摩擦型連接節點是否滿足設計要求和規范強制性標準的直接證據。實測值必須≥設計文件規定的荷載滑移系數值。

五、 ：不可或缺的質量生命線

荷載滑移系數檢測絕非簡單的例行公事，而是貫穿鋼結構工程全生命周期的核心質量管控環節。從材料入場復驗，到工藝評定確認，再到施工過程監控與最終竣工驗收，嚴謹規范的荷載滑移試驗為摩擦型高強度螺栓連接的卓越性能提供了堅實的科學保障。它直接關系到結構的安全性、耐久性與經濟性。忽視此項試驗，等同于在結構的關鍵節點埋下未知隱患。 唯有堅持科學檢測、數據說話，方能鑄就承載重任、固若金湯的鋼結構工程。隨著監測技術的進步，未來對關鍵節點摩擦狀態的在線監測有望提供更全面的性能保障。
