壓緊力測試：原理、應用與關鍵實施要素

前言
在各類機械裝配、電子封裝、材料連接乃至生物醫學植入等領域，確保組件之間維持適當且可靠的壓緊力至關重要。過高或過低的壓緊力都可能導致設備失效、性能下降或安全隱患。壓緊力測試作為一種關鍵的力學性能評估手段，其核心目的在于精確測量和控制施加在兩個或多個接觸面之間的法向壓力，為產品設計、工藝優化和質量控制提供堅實的量化依據。

一、理解壓緊力及其測試的核心價值

• 何為壓緊力： 指為使兩個或多個部件緊密貼合、建立有效接觸或實現預期功能（如密封、導電、傳熱、固定），在接觸面法線方向上施加的壓縮力。其典型單位為牛頓（N）或千牛頓（kN）。
• 測試的核心目標：
  • 驗證設計符合性： 確認實際裝配或操作狀態下產生的壓緊力是否達到設計預期的目標范圍。
  • 保障連接可靠性： 確保螺栓連接、鉚接、壓配合、密封件安裝等關鍵連接點具有足夠的夾緊力，防止松動、泄漏或相對滑動。
  • 優化工藝參數： 指導緊固扭矩設定、壓裝行程控制、焊接壓力調整等工藝參數的精確設定與優化。
  • 評估材料與結構行為： 研究材料在壓縮狀態下的變形特性（彈性、塑性）、界面接觸行為以及結構的整體剛度。
  • 失效分析與預防： 識別壓緊力不足導致的連接失效，或壓緊力過大引發的部件壓潰、變形甚至斷裂等問題根源。
• 測試的價值體現： 通過精確量化壓緊力，能夠顯著提升產品的一致性與可靠性，降低故障率，延長使用壽命，并減少因連接失效帶來的維護成本和安全風險。

二、壓緊力測試的核心方法體系

壓緊力測試技術多樣，需根據被測對象、應用場景和精度要求進行選擇：

1. 直接測量法：

   • 原理： 在壓緊路徑中直接集成高精度力傳感器。當壓緊力施加時，傳感器實時感知并輸出電信號。
   • 設備： 壓電力傳感器、應變式力傳感器（S型、柱式、墊圈式等）是主流選擇。常集成于定制工裝、測試臺架或生產設備的壓頭/壓板中。
   • 優點： 測量精度高、響應速度快、可實時監測動態過程。
   • 缺點： 需改造被測系統或工裝以集成傳感器，可能增加成本；傳感器量程和尺寸需嚴格匹配。

2. 間接推導法：

   • 扭矩-力轉換法： 對于螺紋緊固件（螺栓、螺母），通過測量施加的緊固扭矩（T），結合螺紋副的摩擦系數（μ）等參數，利用公式 F = T / (K * d)（其中F為軸向預緊力，d為螺栓公稱直徑，K為扭矩系數）估算壓緊力。需使用經過校準的扭矩扳手或傳感器。
   • 螺栓伸長量法： 精密測量緊固前后螺栓的長度變化（ΔL），利用材料的彈性模量（E）和螺栓有效截面積（A_s），根據胡克定律計算軸向力 F = (ΔL * E * A_s) / L（L為螺栓有效長度）。適用于高精度要求場合。
   • 超聲測量法： 利用超聲波在螺栓中傳播時間（或聲速）隨軸向應力的變化關系來確定螺栓中的應力/拉力。設備昂貴但非接觸、精度高。
   • 壓力敏感膜/片法： 將含有壓敏材料的薄膜或薄片置于接觸界面，受壓后其顏色變化或電阻變化與壓力分布相關。用于觀察壓力分布而非精確單點力值。

3. 控制策略導向測試：

   • 力控制測試： 設定目標壓緊力值，測試系統（如伺服壓機）持續施壓直至達到該力值，記錄達到目標力時的位移、時間等參數。
   • 位移控制測試： 設定目標壓緊位移（行程），測試系統以設定速度壓縮至該位移點，記錄達到目標位移時所對應的壓緊力值。
   • 力-位移監控測試： 在整個壓緊過程中，同時實時記錄施加的力（F）和產生的位移（S），繪制力-位移（F-S）曲線，全面分析整個壓縮過程中的力學行為。

三、實施壓緊力測試的關鍵技術要素

嚴謹的測試流程與條件是獲取可靠數據的基礎：

1. 測試設備系統：

   • 加載單元： 提供可控壓緊力的執行機構，如伺服電機驅動或液壓驅動的萬能材料試驗機、專用壓裝設備、扭矩扳手等。
   • 力傳感器： 核心測量元件，需根據預估力值、精度要求、尺寸限制和安裝方式選擇合適類型（壓電式、應變式）和量程（留有安全裕度）。
   • 位移傳感器： 精確測量壓頭或被測件的行程變化（如LVDT、激光位移計、光柵尺）。
   • 數據采集系統（DAQ）： 實時同步采集力、位移、時間等信號，并進行處理、顯示和存儲。
   • 專用工裝與夾具： 確保被測件被穩定、對中地夾持或支撐，避免偏心加載引入額外彎矩，保證力的傳遞路徑清晰、準確模擬實際工況。工裝剛度需足夠高，防止自身變形影響測量結果。

2. 標準化的測試流程：

   • 樣品準備與檢查： 確認被測件符合規范要求，表面清潔無異物。
   • 設備校準與準備： 力傳感器、位移傳感器、扭矩工具等必須在有效期內經權威機構或標準器校準。設備預熱、歸零。
   • 樣品安裝與對中： 嚴格按照規程將樣品安裝到工裝中，確保加載軸線與被測件預期受力方向一致，避免偏載。
   • 參數設定：
     • 選擇控制模式（力控、位移控、速度控）。
     • 設定目標力值或目標位移值。
     • 設定加載速率（如mm/min 或 N/s），確保加載過程平穩可控，速率一致。
     • 設定保壓時間（如需要）。
     • 設定采樣頻率（足夠高以捕捉動態過程）。
   • 執行測試： 啟動加載程序，設備自動或手動執行壓緊操作。
   • 數據采集與監控： 實時觀察力-位移曲線，監控測試過程是否正常。
   • 數據處理與分析： 從采集的數據中提取關鍵結果（如峰值力、目標位移下的力、保壓力衰減率、斜率/剛度、曲線特征點）。
   • 結果記錄與報告： 詳細記錄測試條件、參數、樣品信息、原始數據與分析結果。

3. 核心數據分析維度 - 力-位移（F-S）曲線解讀：

   • 初始貼合點： 曲線開始明顯上升處，標志被測件開始承受有效壓力。
   • 線性彈性階段： 力與位移呈近似線性關系，斜率反映接觸剛度。
   • 屈服點/非線性階段： 材料開始發生塑性變形或內部結構開始屈服，曲線斜率變化。
   • 目標點數據： 達到預設目標力值時的位移，或達到預設目標位移時的力值。
   • 峰值力： 測試過程中達到的最大壓緊力值。
   • 保壓曲線： 觀察在設定保壓時間內力值的衰減情況（松弛），評估連接的穩定性。
   • 回彈/卸載曲線： 卸載過程中的力-位移關系，可進一步分析彈性恢復和塑性變形。

四、壓緊力測試的廣泛應用場景

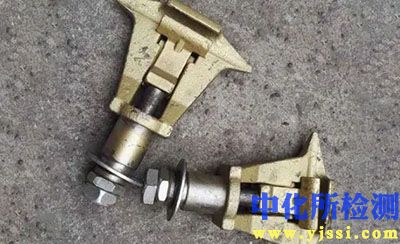

• 螺紋緊固件裝配： 驗證螺栓預緊力是否達到設計要求，確保法蘭密封、軸承預緊、結構連接的可靠性。
• 壓裝工藝控制： 軸-孔過盈配合（如軸承壓裝、襯套壓裝、銷釘壓入），監控壓入力是否在合格窗內，防止欠壓（松動）或過壓（零件損壞）。
• 密封性能驗證： 測量墊片、O型圈、密封蓋等密封元件所需的初始壓縮力及壓縮量，確保形成有效密封。
• 電池制造： 精確控制電芯堆疊或模組組裝過程中的壓緊力，保證界面接觸電阻穩定、散熱良好，并防止電芯損傷。
• 電子封裝與連接器： 測試插座對芯片、連接器端子對插針的接觸壓力，保障電氣連接的穩定性和低接觸電阻。
• 醫療器械與植入物： 評估骨科植入物（如髖臼杯）與骨腔的壓配穩定性，或手術器械夾持機構的夾持力。
• 材料性能表征： 測試泡棉、橡膠、軟性復合材料等的壓縮應力-應變行為、蠕變、應力松弛特性。

五、確保測試有效性的關鍵考量與挑戰

• 校準溯源： 所有關鍵測量傳感器（力、位移、扭矩）必須定期依據國家或國際標準進行可溯源的校準，這是數據準確性的根本保障。
• 夾具與對中： 不佳的工裝設計或安裝偏差會導致顯著的測量誤差或測試失敗。必須優化工裝剛度、導向精度和夾持方式。
• 傳感器選擇與安裝： 傳感器量程、精度等級、固有頻率、安裝位置（盡量靠近受力點）及安裝方式（避免彎矩、側向力）需精心設計。
• 測試速率影響： 加載速率可能影響材料的響應（尤其是粘彈性材料），應根據標準或實際工況設定合適的速率。報告中必須注明。
• 接觸面狀態： 表面粗糙度、清潔度、潤滑情況均會顯著影響摩擦行為和壓緊力測量結果（尤其是扭矩法），測試條件需與實際工況保持一致。
• 溫度影響： 環境溫度及測試過程中摩擦生熱可能導致材料膨脹、收縮或摩擦系數變化，必要時需進行溫度監控或控制。
• 數據解讀與標準： 必須依據明確的產品規范、企業內部標準或行業通用標準（如ISO、ASTM、DIN、JIS中相關力學測試標準）來設定合格判據和分析結果。

壓緊力作為維系無數機械系統、電子產品和工程結構可靠性的無形紐帶，對其進行精確測量和控制絕非可有可無。通過科學嚴謹的壓緊力測試，工程師能夠深入洞察裝配質量、材料行為和連接性能的本質。掌握多樣化的測試方法，構建由高精度傳感器、穩定加載設備及專用工裝組成的可靠測試系統，嚴格執行標準化的操作流程，并深刻理解力-位移曲線所揭示的豐富信息，是獲取可信賴數據的基石。面對校準、工裝、環境等諸多挑戰，唯有秉持精益求精的態度，不斷優化測試實踐，才能真正發揮壓緊力測試在保障產品性能、提升制造質量、規避潛在風險方面的核心價值，為高性能、高可靠產品的設計與制造保駕護航。
