熱工檢測：工業過程的核心感知與安全屏障

摘要： 熱工檢測是現代工業體系中不可或缺的關鍵環節，它如同工業過程的“神經系統”，持續監測著溫度、壓力、流量、液位等核心物理參數，為過程控制、安全保障、能效優化和質量提升提供著不可或缺的數據支撐。

一、 熱工檢測的定義與重要性

熱工檢測，主要指在工業生產過程、能源轉換與利用系統及其他相關領域中，對表征物質熱力狀態及熱工過程的主要物理參數進行的測量、監視與檢查活動。其核心目標在于：

1. 過程監控與優化： 為生產過程的自動控制提供實時依據，確保工藝參數穩定在最佳范圍內，提高生產效率、產品質量和一致性。
2. 安全保障： 實時監測關鍵設備的運行狀態（如壓力容器、蒸汽管道、反應釜等），提供超限報警和聯鎖保護，是預防火災、爆炸、泄漏等重大安全事故的重要防線。
3. 能源管理： 通過對能量流（如蒸汽、水、燃氣）的精確計量與監控，分析能耗分布，挖掘節能潛力，實現能源的高效利用。
4. 狀態分析與故障診斷： 通過對檢測數據的長期積累和分析，評估設備健康狀況，預測潛在故障，指導維護決策（預測性維護）。
5. 環保合規： 監測排放物的流量、溫度及組分等，確保符合環保法規要求。

二、 核心熱工參數及其檢測

熱工檢測涉及的關鍵物理量主要包括：

1. 溫度檢測

• 定義： 表征物體冷熱程度的物理量，是工業過程最普遍的測量參數之一。
• 常用方法：
  • 接觸式測溫：
    • 熱電偶： 基于塞貝克效應，適用于寬溫度范圍（-270°C至+2800°C），結構簡單，響應較快，需冷端補償。
    • 熱電阻（RTD）： 基于金屬導體電阻隨溫度變化的特性（主要為鉑、銅），精度高、穩定性好，線性度佳，測溫范圍相對較窄（-200°C至+850°C）。
    • 集成溫度傳感器： 將傳感器、放大電路等集成于一體的半導體器件（如LM35），輸出電壓或電流信號，使用簡便。
  • 非接觸式測溫：
    • 紅外測溫儀/熱像儀： 通過探測物體表面發射的紅外輻射能量來確定其表面溫度，適用于運動物體、高溫物體或不易接觸的表面，測量結果受發射率、距離、環境等因素影響。
• 應用場景： 反應溫度、加熱/冷卻介質溫度、軸承溫度、環境溫度、排放煙氣溫度等。

2. 壓力檢測

• 定義： 垂直作用在單位面積上的力，是保障設備和管道安全運行的關鍵參數。
• 常用方法：
  • 彈性元件式壓力表/傳感器： 利用彈性敏感元件（如波登管、膜片、膜盒、波紋管）在壓力作用下的變形，通過機械放大機構驅動指針（壓力表）或轉換為電信號（壓力變送器）。結構簡單可靠，應用最廣。
  • 壓阻式傳感器： 利用半導體材料（硅）的壓阻效應，應變電阻集成在硅膜片上，受壓形變引起電阻變化，輸出電信號。體積小、精度高、頻率響應快。
  • 壓電式傳感器： 利用某些晶體（如石英）的壓電效應，受壓產生電荷。適用于動態壓力測量。
  • 電容式傳感器： 利用壓力改變電容器極板間距離或介電常數引起電容變化。精度高、穩定性好、溫度影響小。
• 壓力類型： 表壓（相對于大氣壓）、絕壓（相對于絕對真空）、差壓（兩個壓力之差）。液位、流量測量常用差壓原理。
• 應用場景： 鍋爐汽包壓力、管道流體壓力、泵出口壓力、反應釜壓力、差壓液位/流量測量基準等。

3. 流量檢測

• 定義： 單位時間內流過管道或明渠橫截面的流體量（體積流量 m³/h, L/min 或質量流量 kg/h, t/h）。
• 常用方法：
  • 節流差壓式（孔板、文丘里管、噴嘴）： 基于流體流經節流件前后產生差壓，差壓與流量平方成正比。標準化程度高，歷史久遠，應用廣泛，但存在永久壓力損失。
  • 電磁流量計： 基于法拉第電磁感應定律，導電流體切割磁力線產生感應電動勢，該電動勢與流速（流量）成正比。無可動部件和壓損，適用于導電液體（水、酸堿液等），不適用于氣體和非導電液體。
  • 渦街流量計： 利用流體在特定形狀的阻流體（旋渦發生體）后產生交替釋放的卡門渦街，渦街頻率與流速成正比。精度較高，量程比寬，壓損較小，適用于液體、氣體、蒸汽。
  • 超聲波流量計： 利用超聲波在流動流體中傳播的時間差（時差法）、頻率差（頻差法）或多普勒效應（多普勒法）來測量流速。外夾式安裝方便無損，適用于多種流體，尤其適合大口徑管道。
  • 容積式流量計（橢圓齒輪、腰輪等）： 利用機械測量室連續充滿和排出流體，計數固定體積的次數來計量總量。精度高，對粘度變化不敏感，常用于油品計量。
  • 質量流量計（科里奧利、熱式）：
    • 科里奧利質量流量計： 利用流體流經振動管時產生的科里奧利力效應來直接測量質量流量和密度。精度高，直接測質量（不受溫壓影響），適用于液體、漿液及氣體。
    • 熱式質量流量計： 利用流動流體帶走熱量（與質量流量相關）的原理，通常基于恒溫差或恒功率法。適用于小流量氣體測量。
• 應用場景： 水、蒸汽、燃氣、油品、化工原料、壓縮空氣、廢水等介質的計量與控制。

4. 物位（液位/料位）檢測

• 定義： 測量容器或儲倉中液體、固體顆粒、粉料等物料表面的位置（高度）。
• 常用方法：
  • 差壓式液位計： 基于液體靜壓力與液柱高度成正比的原理，通過測量容器底部與上部參考點（通常為氣相）的壓力差來計算液位。應用廣泛，需注意介質密度影響及引壓管問題。
  • 浮力式液位計（浮球、浮筒）： 利用浮子（浮球或浮筒）隨液位升降而產生位移或受力變化來測量液位。結構直觀可靠。
  • 電容式物位計： 利用探頭（電極）與容器壁（或另一電極）間的電容隨物料高度變化而變化的原理。適用于液體和固體顆粒。
  • 超聲波物位計： 探頭向物料表面發射超聲波，接收回波，通過聲波傳播時間計算距離/物位。非接觸測量，安裝方便。
  • 雷達物位計（導波、非接觸）： 基于高頻電磁波的時域反射原理（TDR）或調頻連續波原理（FMCW）。非接觸式雷達適用于液體和固體；導波雷達（GWR）利用探頭導引微波向下傳播，抗干擾能力強，適用于復雜工況（泡沫、蒸汽、粉塵等）。
  • 射頻導納物位計： 電容式液位計的升級，通過測量探頭與容器構成的電路的總導納（電阻、電抗分量）變化來檢測物位，能有效克服掛料影響。
  • 磁致伸縮液位計： 利用磁致伸縮效應精確定位浮子內的磁鐵位置來測量液位，精度高。
  • 重錘/雷達/激光料位計： 常用于大型固體物料倉的料位測量。
• 應用場景： 儲罐液位、水箱水位、反應釜料位、儲煤倉/料倉料位等。

三、 熱工檢測系統的技術要點與發展

1. 傳感器與變送器： 檢測系統的“感覺器官”（傳感器）及其“神經”（變送器），負責將物理量轉換成標準電信號（如4-20mA、HART、FF、Profibus PA、Modbus等）。精度、穩定性、可靠性、環境適應性（溫度、壓力、腐蝕、振動） 是核心要求。
2. 信號處理與傳輸： 完成信號的放大、濾波、線性化、補償、模數/數模轉換及可靠傳輸。儀表總線、工業以太網的應用日益普及。

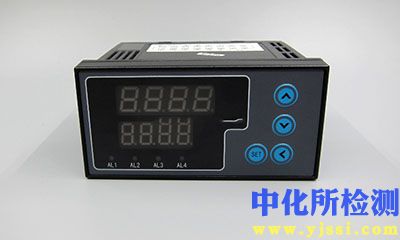

3. 顯示與記錄： 本地儀表盤顯示、分布式控制系統（DCS）、可編程邏輯控制器（PLC）人機界面（HMI）、數據采集與監視控制（SCADA）系統等，實現參數可視化和歷史趨勢記錄。
4. 報警與聯鎖： 設定安全閾值，觸發聲光報警甚至緊急停機聯鎖保護。
5. 校準與維護： 定期對檢測儀表進行校準，確保測量準確性，是保障系統可靠運行的基礎。
6. 智能化與網絡化： 傳感器智能化（內置診斷、自校準）、工業物聯網（IIoT）技術的應用，實現設備狀態遠程監控、預測性維護和大數據分析優化。
7. 高精度與可靠性： 對核心參數的測量精度要求不斷提高；在苛刻環境（高溫、高壓、腐蝕、核輻射）下保持長期穩定運行的可靠性至關重要。
8. 多參數融合與軟測量： 利用易于測量的參數（如溫度、壓力）結合數學模型，推算難以直接測量的參數（如成分、熱值等）。

四、 結語：價值與挑戰并存

熱工檢測是現代工業安全、高效、綠色運行的基石。它滲透在從原材料輸入到產品輸出的每一個環節，是實現自動化、智能化、精益化生產的先決條件。隨著工業技術的飛速發展，尤其是智能制造和“雙碳”目標的要求，熱工檢測面臨著更高的精度需求、更復雜的應用環境、智能化和網絡化的深度融合等挑戰。

持續提升檢測技術的精度、可靠性、智能化水平和適應性，深化對檢測數據的挖掘與應用，是保障產業安全、提升經濟效益、推動可持續發展的永恒主題。熱工檢測工程師和技術人員，肩負著為工業“感知”世界、守護安全、創造價值的重任。
