錫須觀察與測量：技術要點與實踐指南

現象解析：微觀世界的金屬生長
錫須（Tin Whisker）是在純錫或高錫含量鍍層表面自發生長的細長單晶纖維狀結構。其成因復雜，通常與鍍層內部存在的殘余應力密切相關（如電鍍過程產生的應力、不同金屬間熱膨脹系數差異導致的應力、機械彎曲或形變應力等）。盡管直徑微?。ǔ?.1至10微米），錫須具備導電性，一旦生長至臨界長度，極易引發鄰近導體間的短路故障，構成電子設備長期可靠性的重大隱患。

核心觀測技術探尋錫須蹤跡

• 光學顯微術（基礎與普及）：

  • 儀器選擇： 優先選用配備高分辨率物鏡（推薦50倍及以上）和高數值孔徑（NA）的立體顯微鏡或金相顯微鏡。微分干涉相襯（DIC）功能可顯著增強低對比度錫須的立體感與可見度。
  • 景深挑戰： 針對表面起伏明顯的樣品（如引腳、焊點），需運用精確的Z軸調焦技術或景深擴展（Extended Depth of Field, EDoF）軟件進行多焦面圖像合成，以確保三維分布的錫須能被清晰捕捉。
  • 照明優化： 靈活組合使用明場、暗場及環形光源。斜射照明能有效利用錫須產生的陰影提升其辨識度。光纖光源可精確定位照射角度。

• 電子顯微術（精準與深入）：

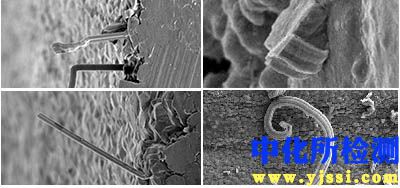

  • 掃描電子顯微術（SEM - 黃金標準）： 提供遠超光學顯微鏡的卓越分辨率與景深，是錫須形貌表征（長度、直徑、彎曲度、表面結構）的首選工具。低加速電壓（通常≤5 kV）模式可減輕對錫須及底層材料的損傷或形變。環境掃描電鏡（ESEM）允許在低真空下觀測，規避導電鍍層需求。
  • 聚焦離子束-掃描電鏡（FIB-SEM）： 具備錫須橫截面制備與成像雙重能力，是研究錫須根部結構、生長界面以及鍍層微觀狀態（如晶粒結構、缺陷、IMC層）的終極手段。此過程具有破壞性且耗時。
  • 樣品制備要點： SEM觀測需確保樣品導電性良好（非導電基底需噴鍍薄層金或碳）。操作中務必輕柔，嚴防氣流擾動導致脆弱的錫須斷裂或移位。

精細測量：量化潛在風險

• 核心幾何參數：

  • 長度（L）： 定義為從根部附著點到自由末端的最大直線距離。對于彎曲錫須，需沿其實際生長軌跡分段測量后累加。這是評估短路風險的首要維度。
  • 直徑（D）： 通常在錫須中部或根部附近測量其寬度（對于SEM圖像，需精確校準標尺）。直徑直接影響錫須的機械強度與電阻。
  • 密度（ρ）： 統計選定單位面積（如0.1 mm²或1 mm²）內錫須的數量。需明確區分不同長度段錫須的密度分布（如L>10μm, L>50μm）。
  • 取向： 記錄錫須相對于基底表面的生長角度（垂直、傾斜、水平），此參數與短路發生的難易程度相關。

• 測量實踐與工具：

  • 光學顯微鏡測量： 依賴高精度顯微標尺（置于目鏡內或軟件疊加）。精準調焦與圖像清晰度是獲取可靠數據的關鍵。
  • SEM圖像測量： 利用設備自帶的圖像分析軟件進行標定與測量。需定期使用認證的標樣（如柵格）校準系統放大倍率。
  • 專用圖像分析軟件： 導入高分辨率圖像后，軟件可實現半自動或自動的錫須識別、追蹤與參數測量，大幅提升處理大批量數據的效率和一致性，降低人為誤差。

加速試驗與環境監控

• 實驗室應力模擬：

  • 溫度循環/沖擊： 施加劇烈的溫度變化（如-55℃至85℃或更寬范圍），利用材料間CTE不匹配誘發應力，加速錫須生長。需嚴格監控溫變速率及循環次數。
  • 高溫高濕儲存： 典型條件為85℃/85%RH。高溫高濕環境可能促進氧化、腐蝕及界面反應，間接影響應力狀態和錫須生長動力學。
  • 恒定高溫儲存： 在高于常溫的條件下（如55℃, 70℃, 85℃或105℃）進行長期存放，研究溫度對錫須萌生與生長速率的影響。
  • 機械應力試驗： 通過彎曲、壓痕或在鍍層/基材界面引入預制應變等方式，直接施加外部機械應力以加速錫須形成。

• 環境原位監測：

  • 在預期的實際應用環境（如特定機房、工業現場、交通工具內部）部署樣品，進行長期掛片試驗。定期回收樣品并按設定時間節點進行錫須檢查與測量。此方法周期長但結果最具實際參考價值。

數據管理與風險分析框架

• 結構化記錄：

  • 樣品檔案： 詳細記錄鍍層材料成分、厚度、基底材料、制備工藝（電鍍/化鍍/熱浸等）、預處理、后處理（退火等）。
  • 試驗條件： 明確標注加速試驗類型（溫循/溫沖/HALT/高溫高濕等）、具體參數（溫度范圍、保持時間、循環次數、濕度水平）、持續時間、觀測時間點。
  • 顯微記錄： 清晰標注觀測手段（顯微鏡類型、放大倍率）、拍攝位置、拍攝時間。
  • 測量明細： 按根記錄每根觀測錫須的長度(L)、直徑(D)、彎曲形態描述、所處位置（臨近結構）、測量時間點（試驗后時長）。計算并記錄密度統計結果。
  • 環境數據： 原位監測需同步記錄環境溫濕度變化歷史。

• 風險評估與判定：

  • 長度閾值評估： 比對現存最長錫須長度與相鄰導體間的最小電氣間隙（Clearance）。
  • 密度與分布分析： 評估高密度生長區域是否會顯著增大短路概率。
  • 時間演變趨勢： 分析不同時間點測量數據，擬合生長速率模型，預測長期風險。
  • 規范符合性檢查： 將測量結果與相關行業標準（如IPC/JEDEC J-STD-001, JESD22-A121, JESD201）設定的錫須接受要求比對。

安全規范與操作要點

1. 靜電防護（ESD）： 所有操作必須在有效接地的防靜電工作區（EPA）進行，人員佩戴接地腕帶，使用防靜電鑷子及耗材，防止ESD損傷敏感電子元器件。
2. 樣品防護： 拿取、轉移及放置樣品務必極其謹慎，避免物理接觸、振動或氣流直吹導致脆弱錫須意外斷裂或脫落。
3. 顯微操作： 光學顯微鏡調焦應緩慢精細；切勿讓物鏡觸碰樣品表面。SEM樣品臺移動需平穩低速。
4. 清潔維護： 定期清潔顯微鏡頭片與樣品臺，保障成像清晰無干擾；按規程維護儀器設備。
5. 環境控制： 某些錫須在特定溫濕度下可能軟化或形態變化（如高溫）。需記錄并考慮觀測環境的影響。

總結
錫須的精準觀測與測量是評估電子產品長期可靠性的基石。綜合運用光學與電子顯微技術，結合標準化的幾何參數測量和系統化的數據記錄流程，方能有效量化錫須風險。嚴謹?shù)膶?shí)驗設計（包括加速試驗與實際環境監測）、規范的操作流程以及對安全要點的嚴格遵守，共同構成了識別和管控這一潛在失效隱患、提升產品品質與可靠性的核心保障。持續的研究與技術進步將不斷推動該領域向更高精度與效率發展。
