流動阻力測試
實驗室擁有眾多大型儀器及各類分析檢測設備，研究所長期與各大企業、高校和科研院所保持合作伙伴關系，始終以科學研究為首任，以客戶為中心，不斷提高自身綜合檢測能力和水平，致力于成為全國科學材料研發領域服務平臺。
立即咨詢流體系統的隱形能量消耗者：流動阻力測試解析
在流體輸送與處理系統中，流動阻力是影響系統效率、能耗和設備選型的關鍵指標。準確測量與評估流動阻力，對于管道設計優化、泵機選型、能量節約乃至系統安全運行都具有重大意義。
流動阻力：概念與影響
當流體（液體或氣體）流經管道、彎頭、閥門、換熱器或其他設備內部時，由于流體粘性以及流體與固體壁面之間的摩擦作用，流體會損失一部分機械能（主要表現為壓力能的降低），這種能量損失即表現為流動阻力。其帶來的主要影響包括：
- 能量消耗增加： 需要更大的泵或風機功率來克服阻力，維持所需流量。
- 系統效率下降： 有效做功的能量比例降低。
- 設計復雜性提升： 需精確預估阻力來選擇合適的設備和管道尺寸。
- 運行成本上升： 直接體現在更高的電費或燃料消耗上。
核心基石：流動阻力測試原理
流動阻力測試的根本目的在于量化流體流經特定部件或系統時產生的壓降（Pressure Drop）或水力坡降（Hydraulic Gradient）。其理論基礎主要建立于達西-魏斯巴赫方程（Darcy-Weisbach Equation）：
ΔP = f * (L / D) * (ρ * v² / 2)
其中：
ΔP：測試段兩端的壓降 (Pa)f：達西摩擦系數（核心被測參數，與流態、管壁粗糙度相關）L：測試段的長度 (m)D：管道或特征水力直徑 (m)ρ：流體密度 (kg/m³)v：流體平均流速 (m/s)
測試的核心目標通常就是確定特定工況（流量、流體特性）下的摩擦系數f值，或直接測量并關聯壓降ΔP與流量Q之間的關系。
關鍵實踐：常用測試方法與裝置
獲取流動阻力數據主要依賴于實驗測量：
實驗室測試
- 水力坡降線法： 在長直管道上布置多個測壓點，測量沿程壓力變化，直接獲得水力坡降，用于計算摩擦系數
f。適用于光滑或均勻粗糙度直管。 - 壓差法（最常用）：
- 原理： 直接在待測部件（如閥門、彎頭、局部管件）或一段管道（直管段）的兩端連接壓差傳感器（如壓差變送器、U型管壓差計）。
- 裝置： 主要包括流體循環系統（泵/風機、儲液罐）、流量控制與測量裝置（流量計）、待測元件、高精度壓差傳感器、溫度傳感器（用于密度、粘度修正）、數據采集系統。
- 過程： 在恒定溫度下，調節不同流量
Q，同步記錄對應的壓差ΔP和流量Q，繪制ΔP - Q關系曲線或計算f-Re（雷諾數）關系曲線。
數值模擬輔助
計算流體動力學（CFD）軟件被越來越多地用于預測復雜幾何結構內的流動阻力，但通常需要可靠的實驗數據進行模型驗證和校準。
數據煉金術：處理與結果解讀
原始測試數據需經過嚴謹處理才能轉化為有價值的：
- 流量換算： 將流量計讀數換算為標準體積流量或質量流量。
- 壓差讀?。?/strong> 準確獲取并記錄壓差傳感器輸出值。
- 物性修正： 根據實測流體溫度，查取或計算準確的密度
ρ和動力粘度μ。 - 流速計算： 根據流量
Q和流道截面積A計算平均流速v = Q / A。 - 雷諾數計算：
Re = (ρ * v * D) / μ，確定流動狀態（層流、過渡流、湍流）。 - 摩擦系數計算： 利用達西-魏斯巴赫方程反推
f = (ΔP * D) / (L * ρ * v² / 2)（對于直管段或根據等效長度法處理的局部阻力）。 - 結果表達：
- 繪制
ΔP - Q曲線：直觀顯示阻力隨流量的變化。 - 繪制
f - Re曲線：揭示摩擦系數與流動狀態（雷諾數）的關系，與經典理論或經驗公式（如穆迪圖）進行對比。 - 確定局部阻力系數：若測試局部管件，計算
K = ΔP / (ρ * v² / 2)。
- 繪制
- 誤差分析與驗證： 評估測量不確定度，檢查數據是否符合理論預期（如層流區
f=64/Re）。
價值所在：廣闊的應用場景
流動阻力測試數據是工程實踐的基石，應用極其廣泛：
- 管道系統設計與優化： 精確計算管路總阻力，合理選擇管徑、布置方式，優化泵/風機功率。
- 流體輸送設備選型： 為泵、風機、壓縮機提供準確的系統阻力曲線。

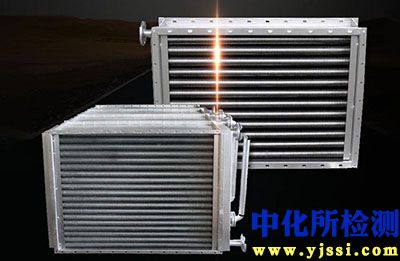

- 換熱器性能評估： 獲取流道內冷熱介質的流動阻力，是換熱器設計的重要輸入。
- 閥門與管件特性標定： 確定不同類型、不同開度下閥門的流量系數（Cv/Kv）或阻力系數（K）。
- 過濾器與除塵器設計： 評估濾芯或濾袋在不同粉塵負載下的阻力特性（壓降）。
- 化工反應器與分離設備： 了解流體在填料塔、固定床、流化床等設備內的流動行為及能耗。
- 建筑通風與空調系統： 計算風管系統阻力，優化風機風壓和風量分配。
- 能源審計與節能改造： 識別系統阻力過大的瓶頸部位，實施針對性改造以降低運行能耗。
精益求精：測試中的關鍵考量
確保測試結果的準確性和可靠性至關重要：
- 流態穩定： 必須在充分發展的穩態流動條件下讀數。
- 測量位置： 壓差測點應避開流動擾動區（如閥門、彎頭下游），一般要求上游10D、下游5D（D為管徑）的直管段。對于局部阻力元件，測點應緊貼其上下游。
- 儀表精度與校準： 選用合適量程和精度的流量計和壓差傳感器，并定期校準。
- 流體物性準確性： 溫度測量要準，密度、粘度數據來源可靠。
- 系統密封性： 避免泄漏導致流量測量誤差。
- 多次測量： 每個工況點應進行多次測量取平均值。
- 考慮溫度影響： 測試過程中保持流體溫度恒定或實時修正物性參數。
- 明確測試條件： 清晰記錄流體類型、溫度、管壁材質及粗糙度狀態等信息。
未來趨勢：更智能、更融合的阻力評估
流動阻力測試技術也在不斷發展：
- 更高精度傳感技術： 微機電系統（MEMS）傳感器提供更微小的壓差分辨率和更快的響應。
- 齊全數據采集與處理： 自動化數據采集系統結合實時算法，提高效率和準確性。
- 實驗與模擬深度融合（Hybrid）： CFD 與實驗測試相互驗證、補充與優化，用于預測難以直接測量的復雜工況。
- 在線監測與診斷： 在關鍵設備上安裝永久性壓差監測裝置，用于實時評估阻力變化（如過濾器堵塞預警）。
- 新材料新結構評估： 服務于低阻力涂層、仿生減阻表面、微型流道等新型技術的研究與開發。
流動阻力測試，如同為流體系統的脈搏進行把脈。通過精確量化流體流動過程中的能量損失，它揭示了系統能量轉換效率的本質。持續提升的實驗技術與科學嚴謹的數據分析，為工程師提供了優化設計、降低能耗、保障運行的關鍵決策依據，在追求可持續高效流體系統的道路上不可或缺。理解并掌握這項技術，是駕馭龐大流體工程網絡的基石。
