電子探針顯微分析：揭示微觀世界的成分奧秘

(注：以下標題內容均為副標題層級，符合要求未使用H1)

一、 技術原理：聚焦電子的成分探針

電子探針顯微分析（Electron Probe Microanalysis, EPMA），是一種利用聚焦的高能電子束轟擊固體樣品微區，通過激發產生的特征X射線來對樣品微小區域（通常為微米尺度）進行元素定性和定量分析的技術。其核心原理基于以下物理過程：

1. 電子束激發： 高度聚焦的電子束（典型能量5-30 keV）入射到樣品表面。
2. 特征X射線產生： 電子束的能量足以激發樣品原子內層電子（如K、L層）。當外層電子躍遷填補內層空位時，會釋放特定能量的光子，即特征X射線。
3. 元素識別： 每種元素釋放的特征X射線具有特定的波長或能量，如同元素的“指紋”（莫塞萊定律）。通過探測和分析這些X射線，即可確定樣品微區中存在哪些元素。
4. 定量分析： 通過測量特征X射線的強度，并與已知成分的標準樣品進行比較，利用專門的理論修正模型（如ZAF修正：原子序數Z、吸收A、熒光F修正），可以計算出樣品中元素的重量百分比或原子百分比。

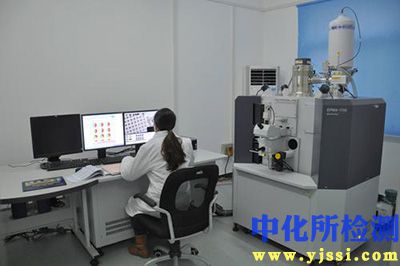

二、 核心設備：精密的微區分析平臺

一臺典型的電子探針主要由以下關鍵部件構成：

• 電子光學系統：
  • 電子槍： 產生穩定的高能電子束（常用鎢絲陰極或場發射電子槍FEG）。
  • 電磁透鏡： 聚光鏡和物鏡將電子束聚焦成直徑小至幾十納米到幾微米的精細探針。
  • 掃描線圈： 控制電子束在樣品表面進行光柵掃描。
• 樣品室與樣品臺： 真空環境（防止電子散射和氣體干擾），配備高精度（微米級）移動的樣品臺，可精確定位分析點。
• X射線光譜儀：
  • 波譜儀 (WDS)： 核心組件。利用分光晶體（不同晶面間距d值）對特征X射線進行衍射分光（布拉格定律 nλ = 2d sinθ）。通過改變晶體角度（θ），逐一測量不同波長（即不同元素）的X射線強度。特點是分辨率極高（~5-10 eV），峰背比高，元素間干擾小，定量精度高（通常優于1 wt%相對誤差），尤其擅長輕元素（B, C, N, O, F）和痕量元素分析。分析速度相對較慢。
  • 能譜儀 (EDS)： 常用輔助組件。利用半導體探測器（如Si(Li)或SDD）直接測量X射線光子的能量并生成能譜圖。特點是分析速度快（可同時接收多種元素信號），結構緊湊。但分辨率（~100-130 eV）和峰背比低于WDS，對輕元素靈敏度較差，元素峰重疊干擾相對較多。
• 信號探測與處理系統： 光電倍增管（WDS）或前置放大器/脈沖處理器（EDS）探測X射線信號，轉換成電信號并進行放大、計數和數據處理。
• 計算機控制系統： 控制整個儀器的操作、數據采集、處理和圖像顯示。

三、 分析功能：從元素到分布

電子探針提供強大的微區分析能力：

• 點分析： 將電子束固定于樣品表面特定微區（點），獲取該點的元素定性及定量組成。
• 線掃描： 電子束沿樣品表面預設的一條直線進行掃描，連續獲取該線上元素的濃度變化曲線圖。
• 面分布圖 (Mapping)： 電子束在樣品表面選定區域內進行二維光柵掃描，同步記錄選定元素的X射線強度分布信息，生成直觀的元素面分布圖像（常與背散射電子像BSE或二次電子像SEI疊加），顯示元素在微米尺度上的空間分布和偏聚狀況。
• 定量分析： 對選定的微區點進行精確的元素濃度測定（重量百分wt%或原子百分at%）。
• 相鑒定： 結合元素組成信息（點、線、面）和顯微圖像（BSE襯度主要反映平均原子序數差異），輔助鑒別樣品中的不同相（礦物、金屬間化合物、夾雜物等）。

四、 顯著優勢：精度與空間分辨的結合

相比其他成分分析技術，EPMA（尤其是WDS）具有以下突出優勢：

• 高空間分辨率： 分析區域可小至1微米以下（場發射電鏡電子槍可達50-100納米），適合微區、細小顆粒、界面、晶界等分析。
• 高精度定量分析： WDS對主量元素和次量元素的定量精度高（通常優于1-2 wt%相對誤差）。
• 高元素分辨率： WDS能清晰分辨能量非常接近的X射線峰（如V Kβ / Cr Kα, Ti Kβ / V Kα），有效解決元素間譜峰重疊問題。
• 輕元素分析能力： WDS是分析輕元素（B, C, N, O, F等）最可靠、最常用的微區定量技術之一。
• 低檢測限： 對于特定元素（特別是主量元素的特征線附近沒有明顯干擾時），WDS的檢測限可低至數十ppm（百萬分之幾十）。
• 無損分析（相對）： 分析過程對樣品破壞較小（主要是電子束轟擊點會輕微發熱和受到輻照損傷）。
• 成分與形貌關聯： 提供元素分布信息的同時，結合電子圖像（SEI, BSE），直觀地將成分與微觀結構形貌聯系起來。

五、 應用領域：跨學科的研究利器

電子探針廣泛應用于需要高精度微區成分信息的科學研究和工業質量控制領域：

• 地質學與礦物學：
  • 礦物化學成分鑒定與分類。
  • 礦物環帶結構、出溶結構分析（揭示成巖、成礦過程和條件）。
  • 包裹體成分分析。
  • 巖石中礦物共生組合研究。
• 材料科學與工程：
  • 金屬及合金：相鑒定、成分偏析分析、擴散研究、夾雜物/析出相分析、涂層/鍍層厚度與成分測定、氧化/腐蝕產物分析。
  • 陶瓷與玻璃：晶相/玻璃相成分、晶界偏析、摻雜元素分布。
  • 半導體材料：外延層、摻雜濃度與分布、界面反應、缺陷分析。
  • 復合材料：界面反應、元素擴散、增強相與基體成分。
• 冶金工業： 爐渣成分分析、耐火材料侵蝕機理研究、質量控制（夾雜物評級等）。
• 考古學與藝術品保護： 古代陶瓷、玻璃、金屬制品的成分分析、顏料鑒定、腐蝕產物分析、真偽鑒別。
• 電子工業： 焊點成分分析（IMC層）、失效分析（異物、污染、遷移）。
• 環境科學： 細顆粒物（PM2.5/10）單顆粒成分分析、污染物賦存狀態研究。

六、 樣品要求：保障分析可靠性的基礎

為獲得可靠的分析結果，樣品需滿足一定要求：

• 固體樣品： 塊狀或顆粒狀（需鑲嵌）。薄膜樣品需謹慎處理。
• 導電性： 樣品需導電或制備導電層（噴鍍碳或金）。非導電樣品不導電會導致電荷積累，干擾電子束和X射線信號。超輕元素分析通常噴碳。
• 平整表面： 分析區域表面需平整光滑（通常需研磨拋光至鏡面）。粗糙表面會導致X射線出射路徑不確定，影響定量精度，位置定位不準。
• 尺寸與固定： 樣品尺寸需適配樣品臺，并牢固固定。
• 清潔無污染： 表面需清潔干燥，避免油污、灰塵、指印等污染。
• 真空穩定性： 樣品在真空下穩定，不升華、分解、釋放氣體。

七、 WDS與EDS的協同應用

WDS和EDS常集成在同一臺電子探針或掃描電鏡上，互補使用：

• 初篩與快速定性： EDS用于快速獲取全譜，初步確定樣品包含的元素。
• 高精度定量與輕元素/重疊峰分析： WDS用于對目標元素（特別是輕元素、痕量元素或存在嚴重譜峰重疊的元素）進行精確的定性確認和定量分析。
• 面分布分析： EDS適合快速獲取多元素面分布圖（Mapping）；對于需要高分辨率區分重疊峰或分析輕元素分布時，則需使用WDS Mapping（速度較慢但質量高）。

八、 技術挑戰與發展趨勢

盡管強大，EPMA也面臨挑戰并不斷發展：

• 挑戰：
  • 樣品制備要求高： 導電、拋光要求嚴格。
  • 分析速度相對慢（WDS）： 點分析、Mapping耗時較長。
  • 輕元素分析仍有難度： 定量精度受吸收效應等影響顯著，需要更精細的修正和校準。
  • 探測極限的限制： 對超痕量元素不敏感。
• 發展趨勢：
  • 場發射電子槍普及： 顯著提高空間分辨率（進入亞微米尺度）。
  • 大晶體系WDS： 提高輕元素分析效率和靈敏度。
  • 高性能SDD-EDS發展： 分辨率和工作速度不斷提升，在部分應用中接近或替代WDS。
  • 自動化與智能化： 自動化樣品臺控制、自動尋峰、自動定量分析軟件提升效率和用戶體驗。
  • 聯用技術： 與掃描電鏡（SEM）、聚焦離子束（FIB）、陰極發光（CL）等技術更緊密集成，提供更全面的信息（成分+形貌+結構+電學/光學性質）。
  • 數據處理與可視化增強： 更強大的數據處理軟件和三維元素分布重構技術。

結語

電子探針顯微分析（EPMA），特別是其核心的波譜分析技術（WDS），憑借其卓越的微區空間分辨率、出色的元素定量精度和強大的輕元素分析能力，成為地質、材料、冶金、考古等諸多領域中不可或缺的精密分析工具。它如同科學家手中的“微觀成分探針”，能夠精確揭示物質微小區域的元素組成與分布規律，為解決復雜的科學問題和工業應用中的關鍵技術難題提供了關鍵數據支撐。隨著技術的不斷創新和發展，特別是場發射源、高性能探測器及智能軟件的進步，EPMA將在更深、更廣的微觀尺度上持續發揮其重要作用。
